1.一种点验钞机过钞运动状态可视化研究的实验装置，其特征在于，包括有：

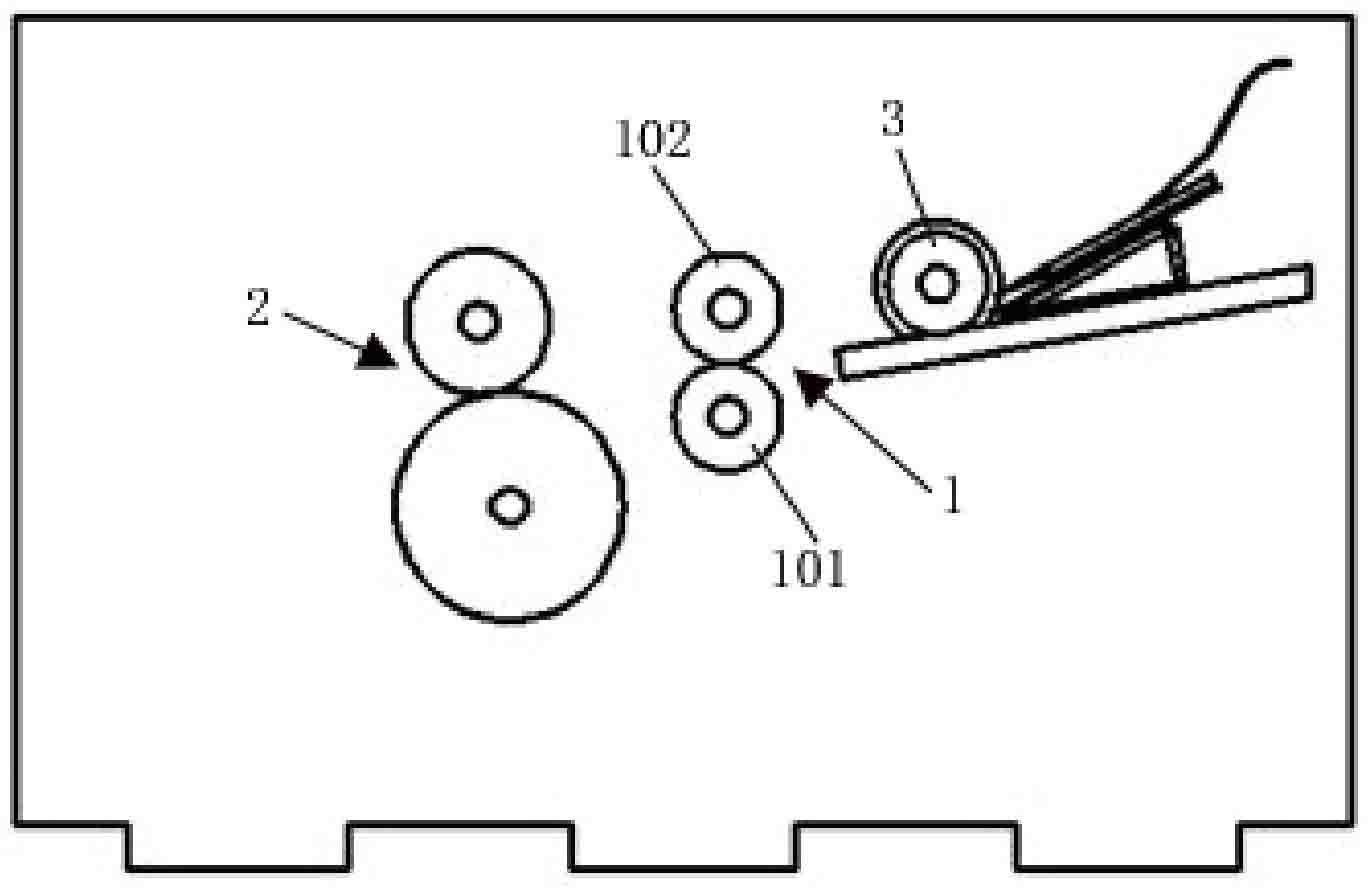

可视化点验钞样机，其外壳采用透明材料制作，可清晰观察到样机内部走钞轮组结构，包括有捻钞轮、第二滚轮组及设在捻钞轮和第二滚轮组之间的第一滚轮组；

角度调节机构，使所述第一滚轮组中的从动轮相对其主动轮的位置可调，通过调整从动轮与主动轮间的相对角度实现不同的进钞位置，从而得到不同的进钞轨迹；

高速相机，用于捕捉纸币在过钞过程中的运动姿态；

聚光灯，用于确保所述高速相机能捕捉到清晰图像；

PC机，用于对所述高速相机采到的图片进行处理，绘出纸币运动轨迹，并拟合出整个过钞过程的纸币位移曲线图。

2.根据权利要求1所述的一种点验钞机过钞运动状态可视化研究的实验装置，其特征在于：所述PC机配置有autocad软件和matlab软件，其中，利用autocad软件的图片编辑功能对高速相机导入的图片进行标注测量，其过程为：在autocad软件界面的主菜单栏中选择插入—光栅图像参照，会弹出图像文件对话框，找到需要测量的图片确认后，制定插入点，即可插入图片，然后用软件的SC缩放命令调整大小，将图像调整比例至机构实际尺寸，之后再利用软件的测绘功能对纸币前缘点进行标定；如此循环，即可插入大量高速相机图片，实现设定插入点、缩放比例、获得图片中结构尺寸与实际结构尺寸相等的目的，并在此过程中对图片进行编辑处理，标出大量纸币前端标定点，它们的分布大致为一条曲线，这样就重现了纸币过钞的轨迹，从而获得纸币前缘端点相对参考原点的位移和每个前缘端点之间的位移变化量；利用matlab软件编程实现曲线拟合的最小二乘法，对实验数据进行处理，进而得到整个过钞过程的纸币位移曲线图。

3.根据权利要求1所述的一种点验钞机过钞运动状态可视化研究的实验装置，其特征在于：所述角度调节机构采用三角刻度转板来精确调整第一滚轮组中从动轮与主动轮间的相对角度，所述从动轮位于主动轮的下方，并装配在从动轴上，所述主动轮装配在主动轴上，所述相对角度为从动轮轴线与经过主动轮轴线的竖直线间的夹角大小；其中，所述三角刻度转板有两块对称设在可视化点验钞样机的两侧板内侧，每块三角刻度转板上从顶角开始从上往下依次设有主动轴轴承定位孔、从动轴轴承定位孔、销钉定位滑槽，所述可视化点验钞样机的两侧板上设有对称的销孔及供从动轴端部轴承滑动的滑槽，所述两块三角刻度转板通过各自主动轴轴承定位孔固定在主动轴的两端轴承上，所述从动轴通过其两端轴承安装在两三角刻度转板上，所述三角刻度转板能以主动轴轴线为旋转中心进行偏转，从而带动从动轮偏移，进而实现调节从动轮与主动轮间的相对角度，所述销孔与各自相应的销钉定位滑槽相适配，调节好从动轮与主动轮间的相对角度后，通过插入销孔和销钉定位滑槽中的定位销钉能够对已调节好的偏转角度进行定位，固定三角刻度转板。

4.根据权利要求3所述的一种点验钞机过钞运动状态可视化研究的实验装置，其特征在于：所述三角刻度转板的偏转角度范围为左右偏转10°。
