1.一种壳聚糖及壳聚糖季铵盐复合磁性微球的制备方法，其特征是包括如下步骤：(1)制备水相,按比例，取0.6-2.4g的壳聚糖，0.6-2.4g壳聚糖季铵盐，0.4-4.8g致孔剂聚乙二醇或聚乙烯吡咯烷酮，搅拌溶解于40-80mL体积浓度为2％的醋酸水溶液中，加入

0.48-4.8g的磁性颗粒，搅拌加超声10-30min，得到水相；

(2)制备油相,按比例，取100-200mL的液体石蜡、正己烷或植物油，1-4mL的Span80，在40-60℃、以100-300rpm的速度搅拌30-60min，得油相；

(3)在搅拌下，将水相逐滴加入到油相中，在300-400rpm，搅拌40-60min，得到液态混合物；

(4)按比例，将0.2g-0.8g多聚磷酸钠溶于10-20mL去离子水中，制成多聚磷酸钠水溶液，向液态混合物中逐滴加入多聚磷酸钠水溶液，300-400rpm转速下搅拌10-40min，加入

1-3mL体积浓度为25％的戊二醛水溶液，在40-60℃恒温反应4-6h；

(5)将步骤(4)获得的产物离心分离，依次用40-60℃的无水乙醇和去离子水洗涤，洗涤3-5次；离心，得到壳聚糖及壳聚糖季铵盐复合磁性微球。

2.根据权利要求1所述的一种壳聚糖及壳聚糖季铵盐复合磁性微球的制备方法，其特

4 5

征是壳聚糖的分子量2.0×10-6.0×10，脱乙酰度为80.0％-95.0％。

3.根据权利要求1所述的一种壳聚糖及壳聚糖季铵盐复合磁性微球的制备方法，其特

5 5

征是壳聚糖季铵盐的分子量为1.0×10-5.0×10，取代度为80％-110％。

4.根据权利要求1所述的一种壳聚糖及壳聚糖季铵盐复合磁性微球的制备方法，其特征是聚乙二醇为PEG600、PEG2000或PEG4000。

5.根据权利要求1所述的一种壳聚糖及壳聚糖季铵盐复合磁性微球的制备方法，其特征是聚乙烯吡咯烷酮规格为K30。

6.根据权利要求1所述的一种壳聚糖及壳聚糖季铵盐复合磁性微球的制备方法，其特征是磁性颗粒粒径为0.01～10μm的Fe3O4、γ-Fe2O3或不锈钢粉。

7.根据权利要求1所述的一种壳聚糖及壳聚糖季铵盐复合磁性微球的制备方法，其特征是植物油为玉米油、花生油、豆油或菜籽油。

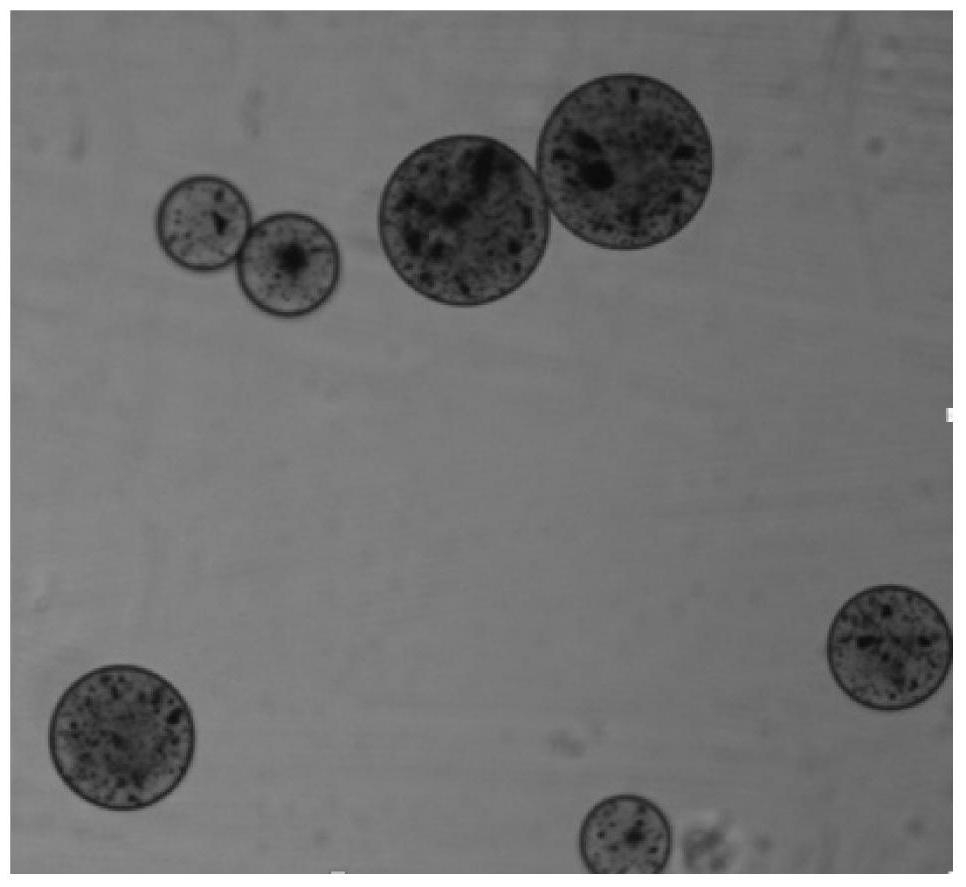

8.权利要求1-7之一的方法制备的一种壳聚糖及壳聚糖季铵盐复合磁性微球，其2

特征是所述微球比表面积为284-694m/g，微球粒径为50-500μm，比饱和磁化强度为

3.4-9.8emu/g，交换容量为0.81-3.5mmol/g。
