1.一种高纯度纳米AlN粉末的制备方法，其特征在于，包括以下步骤：步骤一：将称量好的Al粉末装入陶瓷料舟中，推入加热炉内并关闭炉腔；

步骤二：向加热炉中通入H2将炉腔内的空气排除，并在H2气氛中升温至590℃-620℃进行初次保温处理，初次保温后停止通入H2，然后通入N2进行二次保温处理，二次保温结束后在N2气氛中炉冷至室温后制得高纯度AlN粉末；

步骤三：将步骤二制得的AlN粉末放入球磨罐中，加入球磨介质和磨球后进行机械破碎和湿法球磨，最后得到AlN粉末-介质混合物；

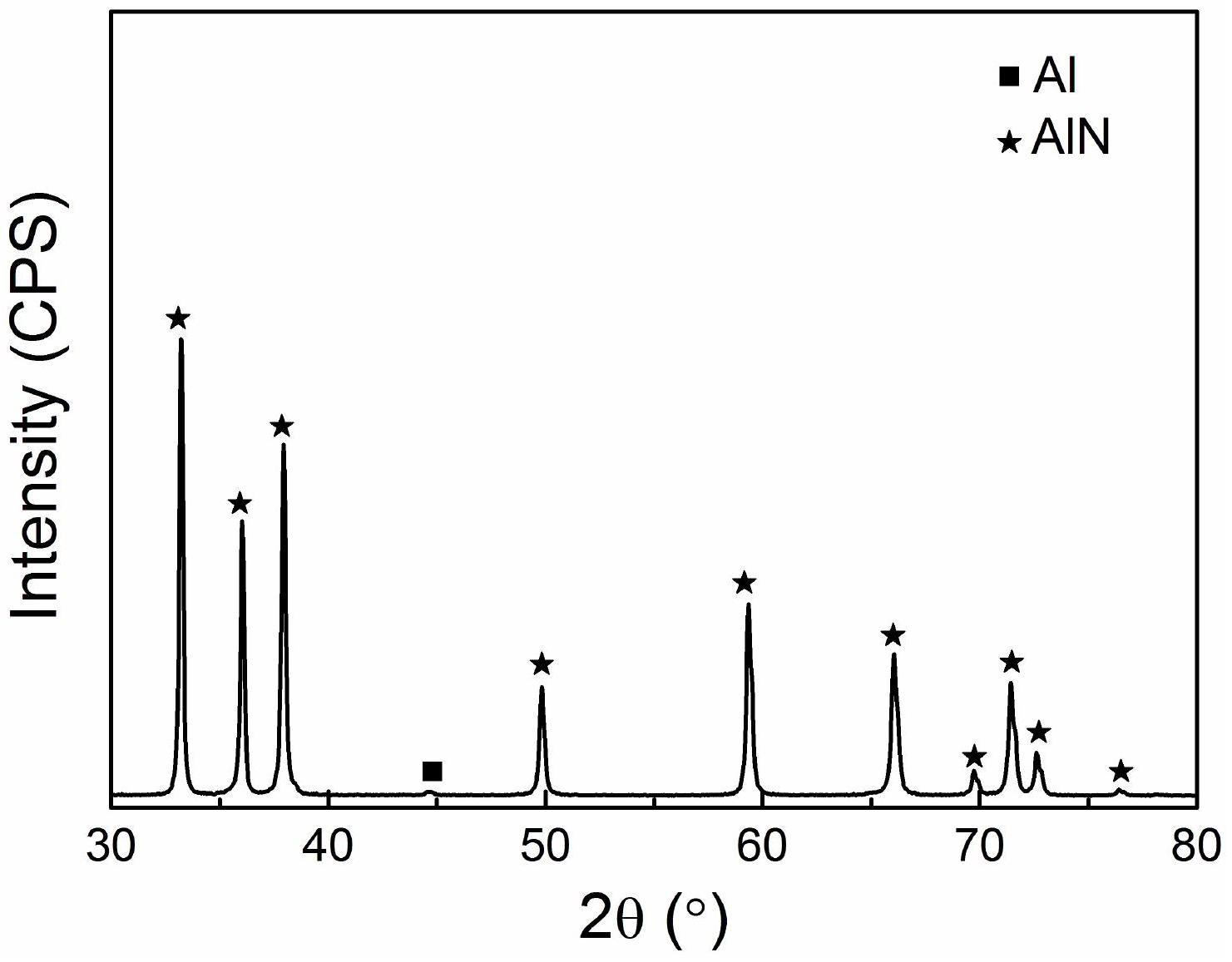

步骤四：将步骤三制得的AlN粉末-介质混合物过滤后放入真空烘箱内烘干后即得高纯度纳米AlN粉末。

2.如权利要求1所述的一种高纯度纳米AlN粉末的制备方法，其特征在于，所述步骤二中的升温速率为18℃/min-22℃/min。

3.如权利要求1所述的一种高纯度纳米AlN粉末的制备方法，其特征在于，所述初次保温时间为15min-25min。

4.如权利要求1所述的一种高纯度纳米AlN粉末的制备方法，其特征在于，所述二次保温时间为1.5h-2.5h。

5.如权利要求1所述的一种高纯度纳米AlN粉末的制备方法，其特征在于，所述步骤三中磨球与步骤二中制得的AlN粉末的质量比为9-11:1，而且所述磨球的粒径分为8mm和

3mm两种，其放入的质量比为4:1。

6.如权利要求1所述的一种高纯度纳米AlN粉末的制备方法，其特征在于，所述步骤三中的球磨介质为无水乙醇，其与步骤二中制得的AlN粉末的质量比为1.8-2.2:1。

7.如权利要求1所述的一种高纯度纳米AlN粉末的制备方法，其特征在于，所述步骤三中球磨罐转速为130r/min-170r/min，球磨时间为1.5h-2.5h。

8.如权利要求1所述的一种高纯度纳米AlN粉末的制备方法，其特征在于，所述步骤三的球磨过程中在球磨罐内充入Ar气进行气氛保护。

9.如权利要求1所述的一种高纯度纳米AlN粉末的制备方法，其特征在于，所述烘干处理时的烘干温度为75℃-85℃，烘干时间为7h-9h。

10.如权利要求1所述的一种高纯度纳米AlN粉末的制备方法，其特征在于，所述步骤一中的加热炉为卧室加热炉，所述步骤三中的球磨罐为ZrO2球磨罐。
