专利号: 201410571326X
申请人: 李凯夫
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

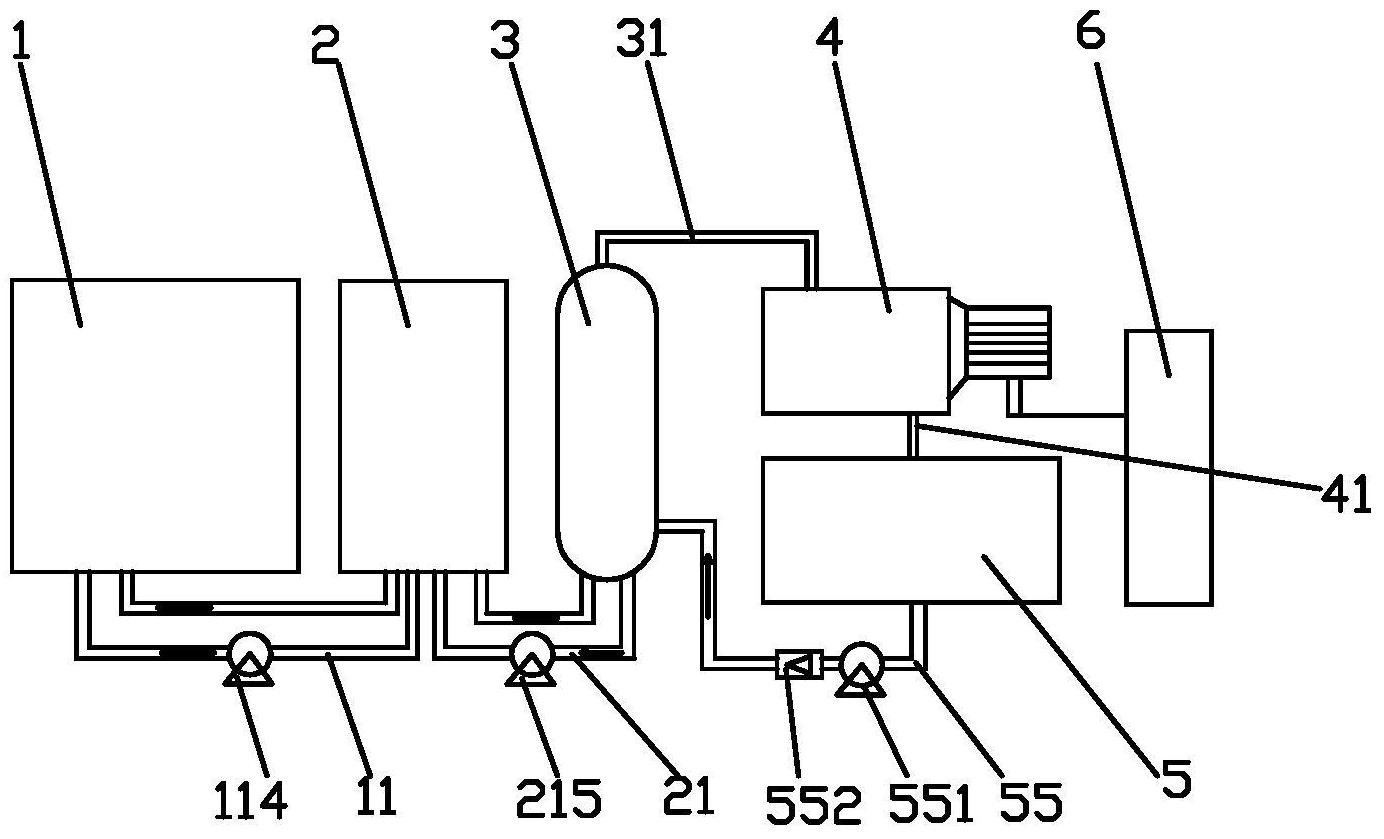

1.一种太阳能热量转换蒸汽热能的发电系统,其特征在于:发电系统包括太阳能集热装置(1)、储热装置(2)、真空蒸汽发生器(3)、蒸汽发电机(4)、真空负压空气能凝水装置(5)、配电柜(6);所述的太阳能集热装置(1)与储热装置(2)之间设有超导液循环真空保温管一(11);所述的储热装置(2)与真空蒸汽发生器(3)之间设有超导液循环真空保温管二(21);所述的真空蒸汽发生器(3)与蒸汽发电机(4)之间连接有蒸汽保温管一(33);所述的蒸汽发电机(4)与真空负压空气能凝水装置(5)之间连接有蒸汽保温管二(41);所述的真空负压空气能凝水装置(5)与真空蒸汽发生器(3)之间连接有保温回水管(55),保温回水管(55)上连接有压力泵(551)及水流单向阀(552);所述的蒸汽发电机(4)通过电线连接在配电柜(6)内,由配电柜(6)电气装置整合电源对外输出;所述的超导液循环真空保温管一(11)的一端段体为裸露在外面的双层管体一(111),双层管体一(111)管壁之间为真空腔一(112),中间为超导液流体腔一(113),另一端段体为只有双层管体一(111)内层管体的单层超导液管体一(110),单层超导液管体一(110)固定在储热装置(2)体内,超导液循环真空保温管一(11)的双层管体一(111)上安装有真空泵一(114);所述的超导液循环真空保温管二(21)的中段为裸露在外面的双层管体二(211),双层管体二(211)管壁之间为真空腔二(212),中间为超导液流体腔二(213),两端段体为只有双层管体二(211)内层管体的单层超导液管体二(214);所述的超导液循环真空保温管二(21)其中一端的单层超导液管体二(214)固定在储热装置(2)体内,另一端的单层超导液管体二(214)固定在真空蒸汽发生器(3)体内,超导液循环真空保温管二(21)的双层管体二(211)上安装有真空泵二(215);

所述的太阳能集热装置(1)包括太阳自动跟踪器(101),太阳自动跟踪器(101)上安装有弧形反射板(102),弧形反射板(102)上固定有支架(103),支架(103)顶部安装有高温集器(104);所述的高温集器(104)内藏有超导液集热管(105),超导液集热管(105)与超导液循环真空保温管一(11)的双层管体一(111)的内层管连接连通超导液流体腔一(113);

所述的储热装置(2)包括外真空箱(201),真空箱(201)内固定有石蜡箱(202),石蜡箱(202)与真空箱(201)之间为真空腔(203),石蜡箱(202)内灌满有石蜡(204)及设有单层超导液管体一(110)与单层超导液管体二(214)交错紧密接触并弯折成弯曲段体,通过两者的管身接触及石蜡介质的传热,使单层超导液管体一(110)体内的超导液热能迅速传递给单层超导液管体二(214)体内的超导液,真空箱(201)保存超导液的温度,防止热量扩散。

2.根据权利要求1所述的一种太阳能热量转换蒸汽热能的发电系统,其特征在于:所述的真空蒸汽发生器(3)包括真空罐(30),真空罐(30)内固定有密封容器(31),密封容器(31)与真空罐(30)之间为真空部(32),密封容器(31)体内灌装有占密封容器(31)体内容积50%的水及设有由单层超导液管体二(214)弯曲形成的若干层超导液管排(34),超导液管排(34)总排数的90%排数浸入在水中,其余的裸露在水面上方,浸于水体部分的超导液管排(34)通过超导液释放热量对水进行加热产生蒸汽,蒸汽上升过程中碰触裸露在水面上方的超导液管排(34)对上升蒸汽二次加热升温产生更大的蒸汽压,蒸汽由蒸汽保温管一(33)输送至蒸汽发电机(4),推动叶轮旋转使发电机发电;真空部(32)主要使密封容器(31)温度得到最大限度的保存,与外界空气隔绝。

3.根据权利要求1所述的一种太阳能热量转换蒸汽热能的发电系统,其特征在于:所述的真空负压空气能凝水装置(5)包括罐体(51),罐体(51)内为真空负压腔(52),罐体(51)的外表面延伸若干外散热翅片(53),内表面延伸有交错的内散热翅片(54),罐体(51)底部连接有保温回水管(55),保温回水管(55)与密封容器(31)相通连接,保温回水管(55)上连接有压力泵(551)及水流单向阀(552);蒸汽由罐体(51)顶部进入,经过层层交错的内散热翅片(54)阻隔及外散热翅片(53)散热,蒸汽最终到达罐底部时变为相对温度较高的温水,通过保温回水管(55)将温水输送回密封容器(31)体内。
