专利号: 2014105723558
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

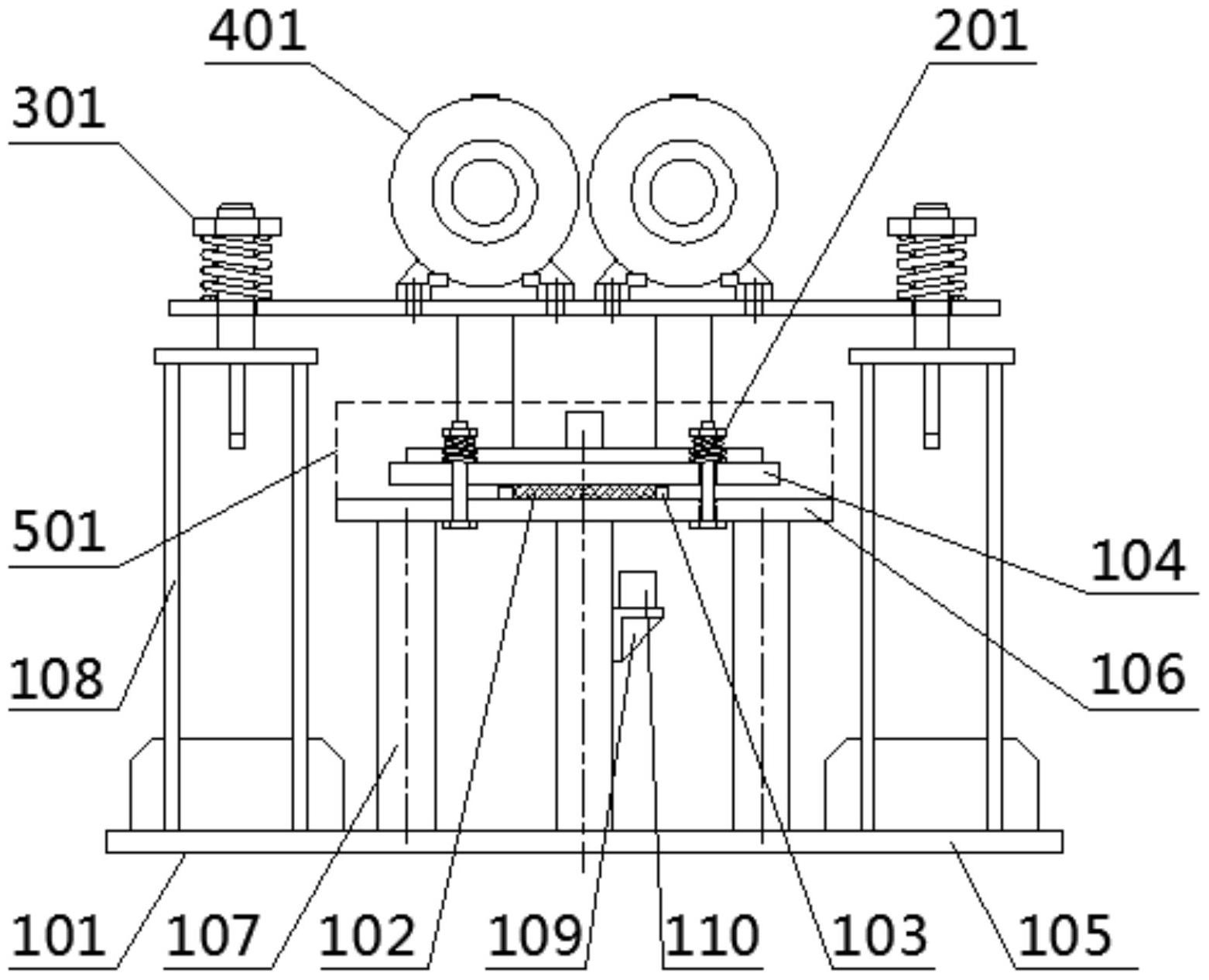

1.一种铁路轨道扣件胶垫动参数实验装置,其特征在于,包括基座,所述基座上设置有用于将扣件胶垫箍紧的胶垫箍板,所述扣件胶垫上放置有胶垫压板;

用于模拟弹条的扣压力的预扣压装置,所述预扣压装置设置于所述胶垫压板上;

用于对所述胶垫压板施加静荷载的静载预压装置;

用于对所述胶垫压板施加动荷载的激励加载装置;

所述预扣压装置包括扣压弹簧、螺栓以及扣压螺母;

所述扣压弹簧设置于所述胶垫压板上表面;

所述基座和所述胶垫压板均设置有相应的通孔,所述螺栓自下而上依次穿过所述基座上的通孔和胶垫压板上的通孔,所述扣压弹簧套在所述螺栓伸出所述胶垫压板的部分外;

所述扣压螺母与所述螺栓拧紧配合时,所述扣压弹簧在所述扣压螺母与所述胶垫压板之间处于压缩状态。

2.根据权利要求1所述的铁路轨道扣件胶垫动参数实验装置,其特征在于,所述静载预压装置包括预压弹簧、螺杆以及预压螺母;

所述预压弹簧设置于所述激励加载装置的上表面;

所述螺杆与所述基座固定连接,所述激励加载装置设置有通孔,所述螺杆穿过所述激励加载装置的通孔,所述预压弹簧套在所述螺杆伸出所述激励加载装置的部分外;

所述预压螺母与所述螺杆配合拧紧时,所述预压弹簧在所述预压螺母与所述激励加载装置之间处于压缩状态并对所述胶垫压板施加静荷载。

3.根据权利要求2所述的铁路轨道扣件胶垫动参数实验装置,其特征在于,所述激励加载装置包括激振器和传力装置;

所述传力装置包括上板和传力压板,所述上板与所述传力压板通过中隔柱连接,所述传力压板放置于所述胶垫压板上;

所述激振器与所述上板连接。

4.根据权利要求3所述的铁路轨道扣件胶垫动参数实验装置,其特征在于,所述预压弹簧设置于所述上板的上表面,所述上板设置有通孔,所述螺杆穿过所述上板的通孔,所述预压弹簧套在所述螺杆伸出所述上板的部分外,所述预压螺母与所述螺杆配合拧紧时,所述预压弹簧在所述预压螺母与所述上板之间处于压缩状态。

5.根据权利要求3所述的铁路轨道扣件胶垫动参数实验装置,其特征在于,所述激振器包括两个对称设置的偏心块式激振器。

6.根据权利要求3所述的铁路轨道扣件胶垫动参数实验装置,其特征在于,所述铁路轨道扣件胶垫动参数实验装置还包括温度调节箱;

所述温度调节箱与所述基座连接,所述胶垫箍板和所述胶垫压板放置于所述温度调节箱内;

所述中隔柱伸入所述温度调节箱内。

7.根据权利要求1所述的铁路轨道扣件胶垫动参数实验装置,其特征在于,所述基座包括底板、工作台板、连接柱以及支撑柱;

所述底板与地面上的混凝土圈梁基础固定连接;

所述工作台板与所述底板通过所述连接柱连接,所述胶垫箍板放置于所述工作台板上;

所述支撑柱的一端与所述底板连接,另一端与所述静载预压装置连接。

8.根据权利要求7所述的铁路轨道扣件胶垫动参数实验装置,其特征在于,所述基座设置有用于放置位移计的托台,所述托台与所述连接柱连接。
