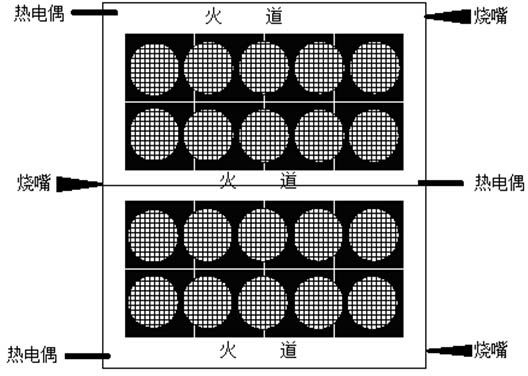

1.一种制定蜂窝陶瓷烧成制度的方法，其特征在于，具体步骤为：（1）将装载好产品的窑车推入窑炉，根据窑车每层离烧嘴的距离不同，取3-5层作为温度测量层，并在每层按照离烧嘴的远近选择2-3个测温点；

（2）将安装有刚玉瓷珠的裸露热电偶终端按照步骤（1）所选择的测温点固定放置好；

（3）将所有裸露热电偶及窑炉自带控温铠装热电偶全部接入多通道温度记录仪；

（4）关上窑门，按照产品设定烧成温度曲线进行烧成；

（5）多通道温度记录仪自动记录各热电偶在产品烧成过程中的实际温度变化情况；

（6）待整个烧成周期完成后，将窑炉中测量产品周边环境的裸露热电偶按照离窑炉自带控温铠装热电偶距离远近进行分组；

（7）将以上每组中的窑炉自带控温铠装热电偶与测量产品周边环境的裸露热电偶及产品烧成设定曲线按照每5-15分钟采集一个温度，做出对比表或对比图；

（8）做出每组中的裸露热电偶与产品烧成设定曲线之间各时间点的温差，将此温差按照对应时间点补偿到窑炉自带控温铠装热电偶上，得到每支窑炉自带控温铠装热电偶新的设定烧成温度曲线；

（9）每支窑炉自带控温铠装热电偶的控制曲线都采用步骤（8）得到的补偿后的温度曲线，新的设定温度烧成曲线按照不同的窑炉自带控温铠装热电偶进行区别控制。

2.根据权利要求1所述的制定蜂窝陶瓷烧成制度的方法，其特征在于，所述裸露热电偶包括但不限于S型裸露热电偶、B型裸露热电偶和R型裸露热电偶。

3.根据权利要求1所述的制定蜂窝陶瓷烧成制度的方法，其特征在于，所述裸露热电偶的型号与窑炉自带控温铠装热电偶的型号一致。

4.根据权利要求1所述的制定蜂窝陶瓷烧成制度的方法，其特征在于，所述裸露热电偶的两根金属丝上均套有刚玉瓷珠。

5.根据权利要求1所述的制定蜂窝陶瓷烧成制度的方法，其特征在于，所述刚玉瓷珠的尺寸为：外径3mm、内径1mm、长度10mm。

6.根据权利要求1所述的制定蜂窝陶瓷烧成制度的方法，其特征在于，还用于制定产品的设定烧成温度。
