专利号: 2014105830742
申请人: 沈阳建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

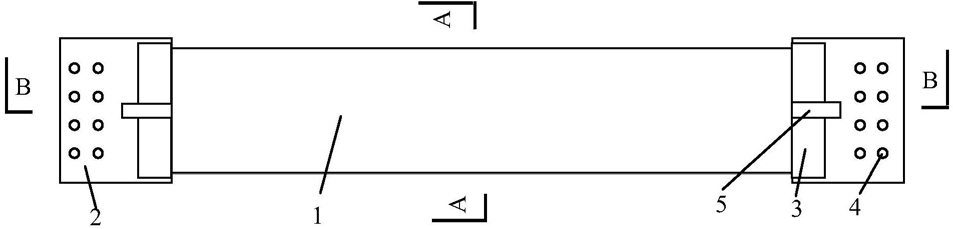

1.一种屈曲防屈曲耗能支撑,包括约束外钢管(1)、端板(14)、外周隔离钢管(6)、中心隔离钢管(10)、外周约束混凝土(11)、中心约束混凝土(12),其特征在于:还包括外环耗能钢管(7)、防屈曲环(8)、内环耗能钢管(9)和螺旋屈曲钢筋(13),约束外钢管(1)、外周隔离钢管(6)、外环耗能钢管(7)、内环耗能钢管(9)和中心隔离钢管(10)由外至内依次同心布置;在约束外钢管(1)和外周隔离钢管(6)之间浇筑混凝土,在中心隔离钢管(10)内部浇筑混凝土;在外环耗能钢管(7)和内环耗能钢管(9)之间沿轴向均匀设置多个防屈曲环(8),至少8个螺旋屈曲钢筋(13)沿圆周上均匀分布贯穿防屈曲环(8),二者为焊接连接;所述螺旋屈曲钢筋(13)距外环耗能钢管(7)和内环耗能钢管(9)的距离均相等。

2.根据权利要求1所述的屈曲防屈曲耗能支撑,其特征在于:所述外环耗能钢管(7)与防屈曲环(8)的间距和防屈曲环(8)与内环耗能钢管(9)的间距相等且不大于外周隔离钢管(6)与外环耗能钢管(7)的间距以及内环耗能钢管(9)与中心隔离钢管(10)的间距。

3.根据权利要求1所述的屈曲防屈曲耗能支撑,其特征在于:所述相邻防屈曲环(8)之间内环耗能钢管(9)的长细比小于3。

4.根据权利要求1所述的屈曲防屈曲耗能支撑,其特征在于:所述螺旋屈曲钢筋(13)为螺旋旋转结构,两个相邻防屈曲环(8)之间的螺旋屈曲钢筋(13)螺旋旋转角度在20~30°之间。
