1.一种微动开关行程与压力自动测试装置，包括被测微动开关（9）；被测微动开关（9）具有驱动杆（91）、常闭接点、常开接点和固定接点；其特征在于：还包括工作台和测试仪；

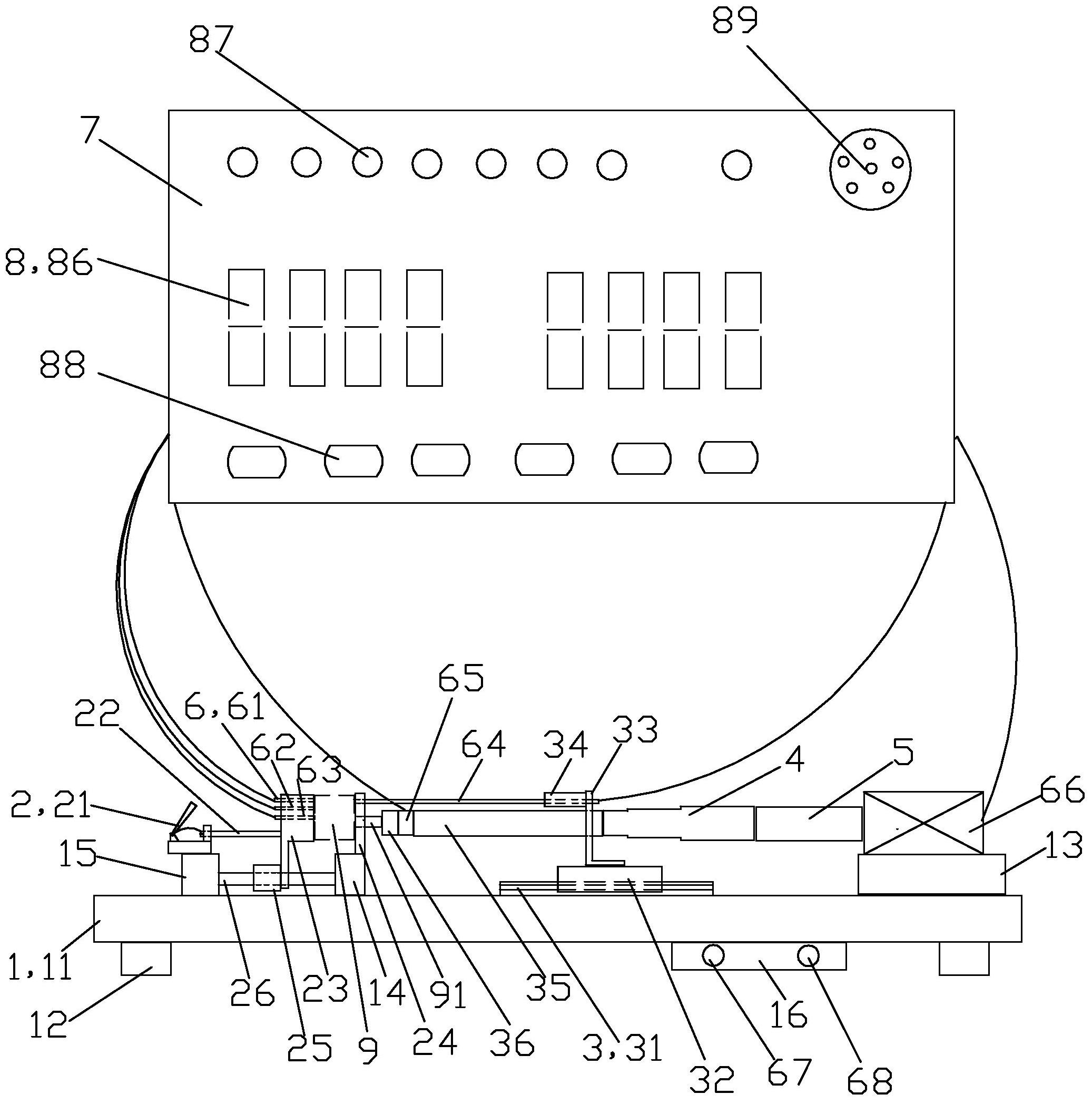

所述的工作台包括基座（1）、夹持组件（2）、动作组件（3）、千分尺（4）、联轴器（5）和工作台电路组件（6）；夹持组件（2）设置于基座（1）上；动作组件（3）可活动地设置于基座（1）上；工作台电路组件（6）包括设置于夹持组件（2）上的第一探针（61）、第二探针（62）和第三探针（63）、设置于动作组件（3）上的第四探针（64）、设置于动作组件（3）上的压力传感器（65）以及设置于基座（1）上的步进电机（66）和测试按钮（67）；千分尺（4）通过联轴器（5）与步进电机（66）传动连接；

测试仪包括壳体和测试仪电路组件（8）；测试仪的壳体具有面板（7）；测试仪电路组件（8）包括单片机处理模块（81）、电机驱动器（82）、滤波比较电路模块（83）、调理放大电路模块（84）、A/D转换模块（85）、数码显示模块（86）、指示灯模块（87）、按键模块（88）、蜂鸣器（89）和电源模块（80）；

电机驱动器（82）、滤波比较电路模块（83）、A/D转换模块（85）、数码显示模块（86）、指示灯模块（87）、按键模块（88）、蜂鸣器（89）以及工作台电路组件（6）的测试按钮（67）、急停按钮（68）以及第四探针（64）的一端均分别与单片机处理模块（81）信号电连接；调理放大电路模块（84）分别与A/D转换模块（85）以及工作台电路组件（6）的压力传感器（65）信号电连接；滤波比较电路模块（83）与工作台电路组件（6）的第三探针（63）的一端电连接；电机驱动器（82）与工作台电路组件（6）的步进电机（66）驱动信号电连接；工作台电路组件（6）的第一探针（61）和第二探针（62）的一端均与电源模块（80）电连接；电源模块（80）用于提供装置的工作电源；

使用时，工作台电路组件（6）的第一探针（61）、第二探针（62）、第三探针（63）、第四探针（64）的另一端分别与被测微动开关（9）的常闭接点、常开接点、固定接点以及驱动杆（91）对应电连接。

2.根据权利要求1所述的微动开关行程与压力自动测试装置，其特征在于：所述的工作台电路组件（6）还包括急停按钮（68）；基座（1）包括安装板（11）、支撑脚（12）、电机安装座（13）、第一滑杆安装座（14）、第二滑杆安装座（15）和按钮安装板（16）；

所述的安装板（11）为水平设置的方形板体件；支撑脚（12）固定设置于安装板（11）的下端；电机安装座（13）固定设置在安装板（11）的右侧上端面上；第一滑杆安装座（14）和第二滑杆安装座（15）均为长方体件；第一滑杆安装座（14）和第二滑杆安装座（15）上均2个滑杆安装孔，该2个滑杆安装孔前后向平行设置且位于同一水平面上；第一滑杆安装座（14）前后向垂直固定设置于安装板（11）的左侧中部的上端面上；第二滑杆安装座（15）前后向垂直固定设置于安装板（11）的上端面上且位于第一滑杆安装座（14）的左侧；按钮安装板（16）垂直固定设置于安装板（11）的右部下端面上，按钮安装板（16）上设有分左右设有前后向贯通的2个按钮安装孔；所述的工作台电路组件（6）的测试按钮（67）和急停按钮（68）分左右固定设置在按钮安装板（16）上的2个按钮安装孔内。

3.根据权利要求1所述的微动开关行程与压力自动测试装置，其特征在于：所述的夹持组件（2）包括手动离合器（21）、连接杆（22）、第一夹持件（23）、第二夹持件（24）、滑块（25）和滑杆（26）；

所述的手动离合器（21）、第二夹持件（24）和滑杆（26）分别固定设置于基座（1）上；连接杆（22）的左端与手动离合器（21）固定连接；连接杆（22）的右端与第一夹持件（23）的左端面固定连接；第一夹持件（23）与滑块（25）固定连接；滑块（25）可滑动地套接在滑杆（26）上。

4.根据权利要求3所述的微动开关行程与压力自动测试装置，其特征在于：所述的第一夹持件（23）的材质为有机玻璃；第二夹持组件（24）的材质为不锈钢；第一夹持件（23）和第二夹持件（24）的结构与被测微动开关（9）的左右两侧的结构相适应。

5.根据权利要求4所述的微动开关行程与压力自动测试装置，其特征在于：所述的第一夹持件（23）由上部的长方体件和下部的长方形的板体件一体组成；第一夹持件（23）的上部长方体件上设有左右向贯通的3个探针安装孔；第一夹持件（23）的下部的长方形板体件的下侧设有2个左右向贯通的滑杆套接孔；该2个滑杆套接孔分前后设置且位于同一水平面上；第一夹持件（23）由其上部长方体件的左端面与连接杆（22）的右端面固定连接；第二夹持件（24）为U形板体件；第一夹持件（23）和第二夹持件（24）左右向相对设置；滑块（25）为长方体件，滑块（25）上设有2个左右向贯通的滑孔；该2个滑孔分前后设置且位于同一水平面上；滑块（25）由其右端面与第一夹持件（23）的下部长方形板体的下侧左端面固定连接；滑杆（26）为钢质圆柱形一体件；滑杆（26）设有相同的2根；第一夹持件（23）通过其长方形板体件的下侧的2个滑杆套接孔套接在2根滑杆（26）上；滑块（25）通过其2个左右向贯通的滑孔可滑动地套接在2根滑杆（26）上。

6.根据权利要求2所述的微动开关行程与压力自动测试装置，其特征在于：所述的动作组件（3）包括滑轨（31）、第二滑块（32）、连接安装板（33）、探针固定板（34）、推压杆（35）和推压头（36）；

滑轨（31）左右向水平设置在基座（1）的安装板（11）上，且滑轨（31）位于基座（1）的第一滑杆安装座（14）和电机安装座（13）之间；第二滑块（32）设置在滑轨（31）上且与滑轨（31）可左右向滑动连接；连接安装板（33）为由垂直板和水平板垂直相接一体组成的L形板体件；连接安装板（33）由其水平板固定设置在第二滑块（32）的上端面上；连接安装板（33）的垂直板的中上部设有左右向贯通的推压杆安装孔；连接安装板（33）的上部设有左右向贯通的探针安装孔；探针固定板（34）的材质为有机玻璃；探针固定板（34）上设有左右向贯通的探针安装孔；探针固定板（34）由其右端面与连接安装板（33）的上部左端面固定连接，且探针固定板（34）的探针安装孔与连接安装板（33）的探针安装孔同轴；推压杆（35）为圆柱形一体件；推压杆（35）由其右部固定设置在连接安装板（33）的推压杆安装孔内，且推压杆（35）的右端向右突出于连接安装板（33）的右端面；推压头（36）为扁圆柱体件；所述的工作台电路组件（6）的压力传感器（65）设置在推压头（36）和推压杆（35）之间且三者同轴固定连接。

7.根据权利要求1所述的微动开关行程与压力自动测试装置，其特征在于：所述的测试仪电路组件（8）的数码显示模块（86）包括2组、每组各4个数码管；该2组数码管分左右设置于测试仪面板（7）的中部；其中，左右一组数码管使用时用于依次显示预行程、过行程、差动行程；右边一组数码管使用时用于依次显示与行程相应的动作力、总行程力、释放力；指示灯模块（87）包括7个红色LED指示灯和1个绿色LED指示灯；该8个指示灯在测试仪面板（7）的上部从左往右设置；从左往右的7个红色LED指示灯分别用于指示预行程不合格、过行程不合格、差动行程不合格、动作力不合格、总行程力不合格、释放力不合格、有闪动；绿色LED指示灯用于指示所有参数均合格。

8.根据权利要求1所述的微动开关行程与压力自动测试装置，其特征在于：所述的测试仪电路组件（8）的按键模块（88）包括从左至右设置于测试仪面板（7）的下部的6个按键，该6个按键从左到右依次为“设置”、“百位+1”、“十位+1”、“个位+1”、“正转”和“反转”按键；其中，“设置”、“百位+1”、“十位+1”和“个位+1”4个按键用于实现对测试仪的各项参数的预设置；“正转”和“反转”按键用于手动控制步进电机（66）带动推压头（36）调整至所需位置；蜂鸣器（89）固定设置于测试仪面板（7）的右上角。

9.根据权利要求1所述的微动开关行程与压力自动测试装置，其特征在于：所述的电源模块（80）设有第一电源输出端和第二电源输出端；电源模块（80）的第一电源输出端为测试仪电路组件（8）以及工作台电路组件（6）的第一探针（61）和第二探针（62）提供工作电源；电源模块（80）的第二电源输出端为电机驱动器（82）提供工作电源；电源模块（80）的第一电源输出端输出+5V电源；电源模块（80）的第二电源输出端输出+24V电源。

10.根据权利要求1所述的微动开关行程与压力自动测试装置，其特征在于：所述的步进电机（66）为步距角1.8°、200步/周的步进电机；千分尺（4）为旋转一周轴向移动0.5mm的千分尺。
