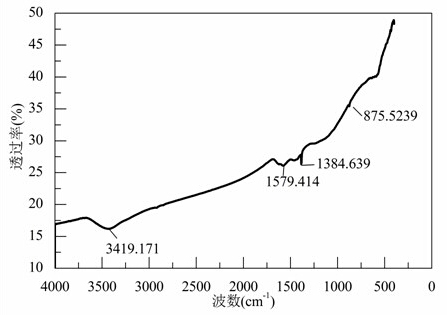

1. 一种桉树基磁性活性炭的制备方法，其特征在于具体步骤为： (1) 将桉树锯成块、清洗、干燥； (2) 将步骤（1)中得到的块状桉树用坩埚装好，放入马弗炉中炭化，炭化条件为:400°C， 升温速率为l〇°C/分钟，恒温30~50分钟，冷却后用粉碎机粉碎过60目筛； (3) 按桉树炭:K2C03: FeCl3=l: 0.5~2:0.5~2的质量比分别称取步骤(2)所得的桉树炭、 K2C03和FeCl3放于容器中，按1 g桉树炭加10 mL去离子水的比例加入去离子水，搅拌混匀 后置于振荡器恒温振荡浸渍4~7小时，温度55°C，转速120~180r/分钟，然后置于110°C的电 热鼓风烘箱中烘干8~12小时； (4) 将步骤(3)所得材料，放入600~900°C温度的马弗炉中活化60~120分钟； (5) 将步骤(4)所得材料冷却后用去离子水浸泡2~4小时，再用去离子水洗涤至洗涤液 pH为6~8;然后放入电热鼓风烘箱中干燥，于110 °C下烘干8~12小时，冷却后，研磨粉碎过 100目筛，即得到桉树基磁性活性炭。
