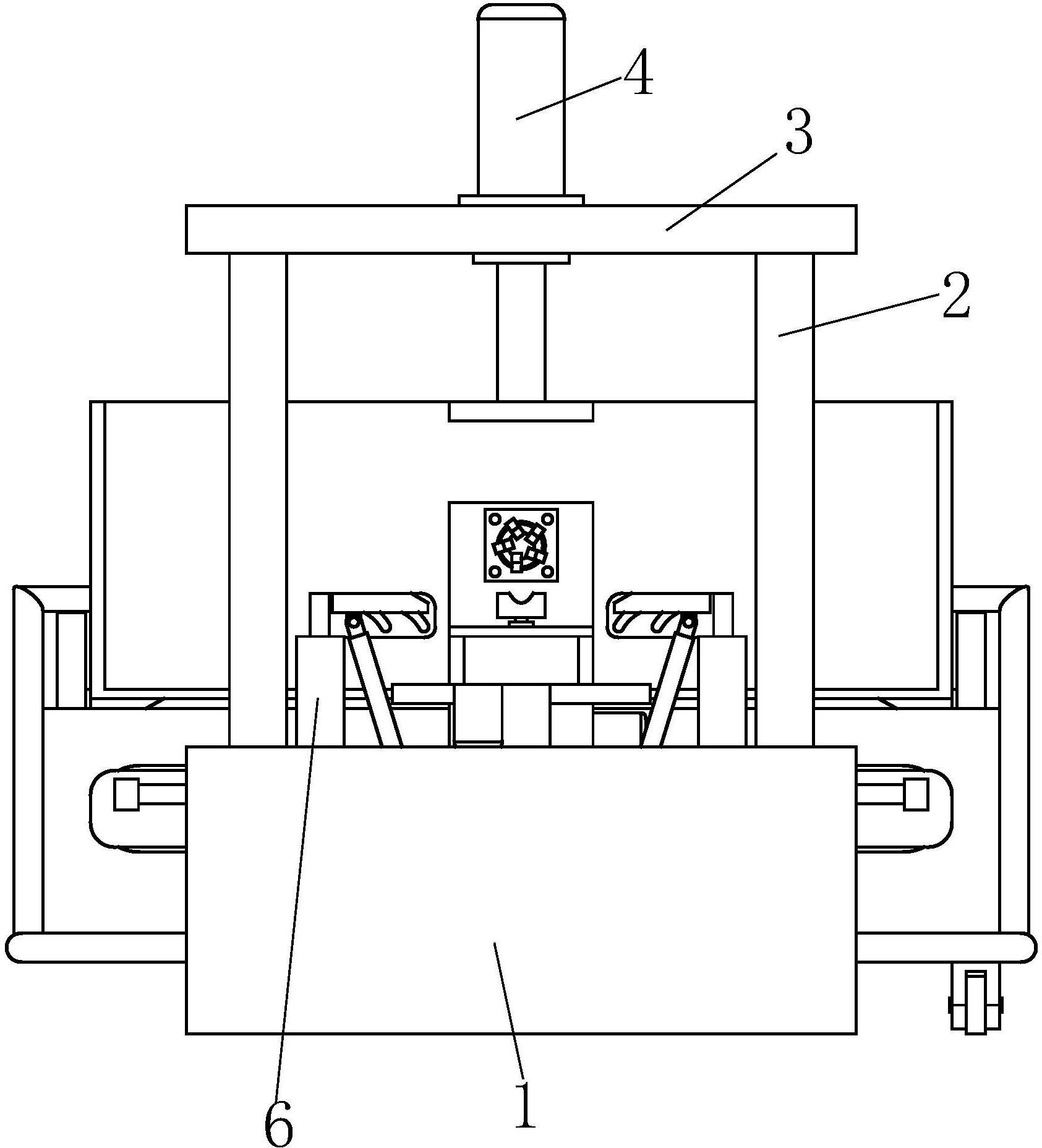

1.一种液压阀门密封试验夹紧卸料一体机，包括底框(1)、侧支柱(2)、顶板(3)、封堵缸(4)、压盘(5)、支撑夹紧装置(6)、转位搬运装置(7)和升降存货车(8)，所述侧支柱(2)对称安装在底框(1)的挂角处，所述顶板(3)安装在侧支柱(2)上，所述封堵缸(4)安装在顶板(3)上，所述压盘(5)固定安装在封堵缸(4)的下端，其特征在于：所述支撑夹紧装置(6)位于压盘(5)的正下方，所述转位搬运装置(7)位于支撑夹紧装置(6)的正后方，所述升降存货车(8)位于转位搬运装置(7)的正后方，所述转位搬运装置(7)关于支撑夹紧装置(6)左右对称；

所述支撑夹紧装置(6)包括中支柱(601)、一号转位电机(602)、测试托台(603)、侧立柱(604)、联动杆(605)、平动压头(606)、弧形平动导板(607)、夹紧缸(608)、一号转位齿轮(609)、一号转位齿圈(6010)、转台(6011)和弧形推杆(6012)，所述中支柱(601)的底部安装在底框(1)上，所述中支柱(601)的内部设有沿着中支柱(601)的轴线分布的导水孔(601a)，所述测试托台(603)安装在中支柱(601)的上端，所述一号转位电机(602)安装在测试托台(603)的底部，所述转台(6011)套装在中支柱(601)的上部，所述转台(6011)的轴线与中支柱(601)的轴线重合，所述一号转位齿轮(609)安装在一号转位电机(602)上，所述一号转位齿圈(6010)设置在转台(6011)的下部，所述一号转位齿轮(609)与一号转位齿圈(6010)相啮合，所述夹紧缸(608)对称分布在中支柱(601)的左右两侧，所述弧形推杆(6012)对应安装在夹紧缸(608)的上端，所述侧立柱(604)对称分布在中支柱(601)的左右两侧，所述侧立柱(604)固定在底框(1)上，所述弧形平动导板(607)对应安装在侧立柱(604)的上端，所述平动压头(606)对应与弧形平动导板(607)滑动配合，所述联动杆(605)的一端对应与弧形推杆(6012)的端部相铰接，所述联动杆(605)的另一端对应与平动压头(606)相铰接；

所述转位搬运装置(7)包括转运支座(701)、皮带输送装置(702)、侧导轨(703)、滑台(704)、减速器(705)、二号转位电机(706)、卸料托台(707)、二号转位齿圈(708)、二号转位齿轮(709)、卸料滑座(7010)、取料电机(7011)、丝杠(7012)、L型卸料板(7013)、卸料电机(7014)、卸料爪盘(7015)、半圆形轴颈托(7016)、卸料导座(7017)和下推缸(7018)，所述转运支座(701)位于支撑夹紧装置(6)的正后方，且转运支座(701)关于中支柱(601)左右对称布置，所述皮带输送装置(702)横向安装在转运支座(701)的上端中部，所述侧导轨(703)沿着平行于皮带输送装置(702)运动方向对称固定在转运支座(701)的上端前后两侧，所述滑台(704)的中部与皮带输送装置(702)的上侧固连，所述滑台(704)的前后两端对应与侧导轨(703)滑动配合，所述卸料托台(707)位于滑台(704)的正上方，所述二号转位齿圈(708)同轴布置在卸料托台(707)的下部，所述卸料托台(707)与滑台(704)的中部之间通过轴承相连，所述卸料导座(7017)沿着垂直于皮带输送装置(702)运动方向固定在卸料托台(707)的正上方，所述取料电机(7011)固定在卸料导座(7017)的后端，所述丝杠(7012)沿着垂直于皮带输送装置(702)运动方向布置在卸料导座(7017)的正上方，所述丝杠(7012)的后端与取料电机(7011)相连，所述丝杠(7012)的前端与卸料导座(7017)的前侧中部通过轴承相连，所述卸料滑座(7010)的左右两侧对应与卸料导座(7017)滑动配合，所述卸料滑座(7010)的底部与丝杠(7012)间通过螺纹配合，所述L型卸料板(7013)安装在卸料滑座(7010)的正上方，所述卸料电机(7014)的轴线与丝杠(7012)的轴线平行布置，所述卸料电机(7014)的底部固定在L型卸料板(7013)的后侧上部，所述卸料爪盘(7015)固定在卸料电机(7014)上，所述下推缸(7018)竖向固定在L型卸料板(7013)的前侧中部，所述半圆形轴颈托(7016)固定在下推缸(7018)上端，所述减速器(705)固定在滑台(704)上，所述二号转位电机(706)与减速器(705)相连，所述二号转位齿轮(709)固定在减速器(705)上，所述二号转位齿轮(709)与二号转位齿圈(708)相啮合；

所述升降存货车(8)包括行走轮(801)、车底板(802)、货物护框(803)、推架(804)、货物升降导轨(805)、升降存货仓(806)和升降推缸(807)，所述行走轮(801)对称安装在车底板(802)的下方，所述货物护框(803)固定在车底板(802)的正上方，所述推架(804)安装在车底板(802)的后部，所述货物升降导轨(805)对称安装在货物护框(803)的内部，所述升降推缸(807)位于货物升降导轨(805)之间，所述升降推缸(807)的底部与货物护框(803)固连，所述升降存货仓(806)安装在升降推缸(807)的上端，所述升降存货仓(806)的左右两端对应与货物升降导轨(805)滑动配合。

2.根据权利要求1所述的一种液压阀门密封试验夹紧卸料一体机，其特征在于：所述弧形平动导板(607)上设有双弧形滑槽(607a)，所述平动压头(606)对应与双弧形滑槽(607a)滑动配合。

3.根据权利要求1所述的一种液压阀门密封试验夹紧卸料一体机，其特征在于：所述升降存货仓(806)的前侧、上侧均敞口设置。
