1.一种暴露晶面可控的金红石型TiO2纳米棒自组装成微球的方法，其特征在于，包括以下步骤：(1)将TBT溶解在盐酸溶液中，配成浓度为0.038-0.12mol/L的含钛溶液；

(2)将CTAB和NaCl加水溶解成胶束浓度为0.010-0.024mol/L的透明溶液，所述CTAB与NaCl的质量比是0.26：0-5.2；

(3)将步骤(2)得到的透明溶液加入到由步骤(1)所得的含钛溶液中，继续搅拌形成混合溶液，混合溶液中NaCl的浓度为0-2.0mol/L；

(4)将步骤(3)制备的混合溶液转移到高压反应釜中，将高压反应釜拧紧放入烘箱中，

150-180℃保温12-24h后，将高压反应釜冷却到室温，得到沉淀物；

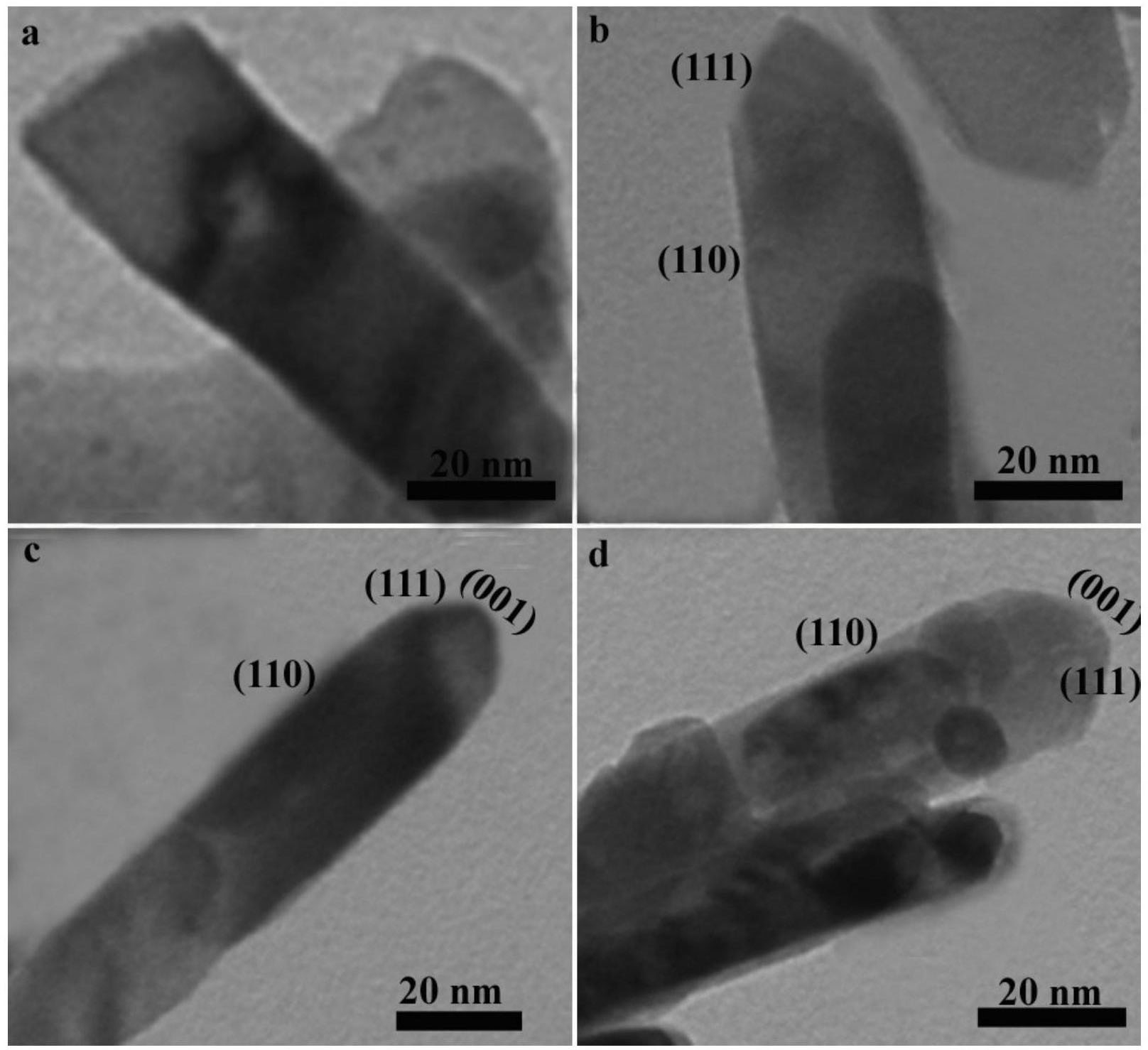

(5)将步骤(4)得到的沉淀物离心分离后，使用蒸馏水清洗、烘干得到暴露晶面可控的金红石型TiO2纳米棒自组装成微球。

2.如权利要求1所述的方法，其特征在于，所述步骤(1)是在不断搅拌的条件下，将TBT溶解在盐酸溶液中；所述盐酸溶液浓度为0.01-0.03mol/L。

3.如权利要求1所述的方法，其特征在于，所述步骤(3)中NaCl的浓度为0、1.0、1.5或2.0mol/L。

4.如权利要求1所述的方法，其特征在于，所述步骤(3)中NaCl的浓度为1.5mol/L。

5.如权利要求1所述的方法，其特征在于，所述步骤(4)中的高压反应釜为聚四氟乙烯内衬的高压反应釜。

6.如权利要求1所述的方法，其特征在于，所述步骤(4)中将高压反应釜自然冷却到室温。

7.如权利要求1所述的方法，其特征在于，所述步骤(4)中在180℃保温24h。

8.如权利要求1所述的方法，其特征在于，所述步骤(4)为60℃烘干24h。

9.由上述权利要求1-8任一所述方法制备的微球。

10.如权利要求9所述的微球，其特征在于，直径范围为3.5-2μm。
