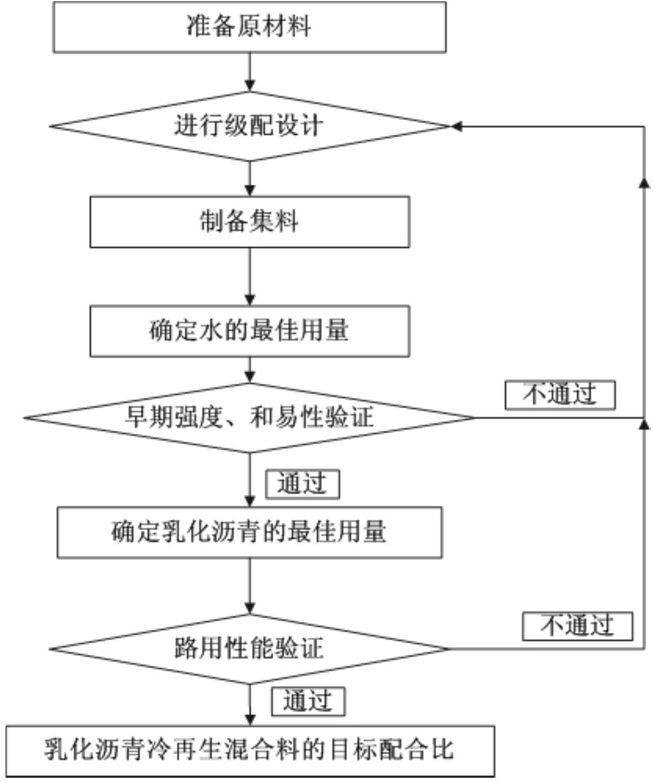

1.一种乳化沥青冷再生混合料的配合比设计方法，其特征在于，该方法包括以下步骤：

步骤一、准备以下原材料：回收沥青路面材料、石屑、水泥和乳化沥青；

步骤二、进行级配设计：按照公路沥青路面再生技术规范要求，对所要制备的乳化沥青冷再生混合料的级配组成进行设计；

步骤三、配制集料：将步骤一中所述回收沥青路面材料和石屑分别进行干燥处理，然后将干燥处理后的回收沥青路面材料和石屑按照步骤二中所设计的级配组成进行配合，得到集料；

步骤四、确定水的最佳用量：在步骤一中所述水泥的添加量为步骤三中所述集料质量的1.5％，乳化沥青的添加量为集料质量的4％的条件下，以水的添加量为可变因素，将集料、水泥、乳化沥青和水混合均匀制成多组混合料，然后对每组混合料均进行重型击实试验，由此建立混合料的干密度与混合料中水的添加量的关系曲线，将曲线峰值所对应的混合料中水的添加量确定为水的最佳用量；

步骤五、进行施工和易性和早期强度验证：在水泥的添加量为集料质量的1.5％，乳化沥青的添加量为集料质量的4％，水的添加量为最佳用量的条件下，将集料、水泥、乳化沥青和水混合均匀制成混合料，然后对所述混合料依次进行施工和易性试验、粘聚力试验和芯样完整率试验，当试验结果均满足施工要求时，进入步骤六；否则，返回步骤二重新进行级配设计；

步骤六、确定乳化沥青的最佳用量：在水泥的添加量为集料质量的1.5％，水的添加量为最佳用量的条件下，以乳化沥青的添加量为可变因素，将集料、水泥、乳化沥青和水混合均匀制成多组混合料，然后将每组混合料均加工成马歇尔试件后进行劈裂试验，由此建立混合料的干劈裂强度与混合料中乳化沥青的添加量的关系曲线，将曲线峰值所对应的混合料中乳化沥青的添加量确定为乳化沥青的最佳用量；

步骤七、进行路用性能验证：在水泥的添加量为集料质量的1.5％，水的添加量为最佳用量，乳化沥青的添加量为最佳用量的条件下，将集料、水泥、乳化沥青和水混合均匀制成混合料，然后对所述混合料进行冻融劈裂试验以及车辙试验，当试验结果均符合施工要求时，得到乳化沥青冷再生混合料的目标配合比；否则，返回步骤二重新进行级配设计；

步骤一中所述乳化沥青的种类为两种以上时，预先对乳化沥青进行优选，具体方法为：

对回收沥青路面材料进行筛分，然后按照低温黏结性试验规范要求，测试每种乳化沥青与筛分后的回收沥青路面材料的粘附性能，将粘附性能最佳的乳化沥青确定为优选乳化沥青；筛分后的回收沥青路面材料的粒径为4.75mm～9.5mm。

2.根据权利要求1所述的一种乳化沥青冷再生混合料的配合比设计方法，其特征在于，步骤三中对石屑进行干燥处理的具体过程为：将石屑置于温度为100℃～120℃的干燥箱中干燥至恒重后自然冷却。

3.根据权利要求1所述的一种乳化沥青冷再生混合料的配合比设计方法，其特征在于，步骤三中对回收沥青路面材料进行干燥处理的具体过程为：将回收沥青路面材料置于温度为60℃～80℃的干燥箱中干燥至恒重后自然冷却。
