1.一种海藻酸钠-木质素复合凝胶珠的制备方法，其特征在于，包括以下步骤：(1)混合反应，将木质素磺酸盐溶液和海藻酸钠溶液混合均匀，然后加入交联剂溶液，搅拌，然后静置交联；

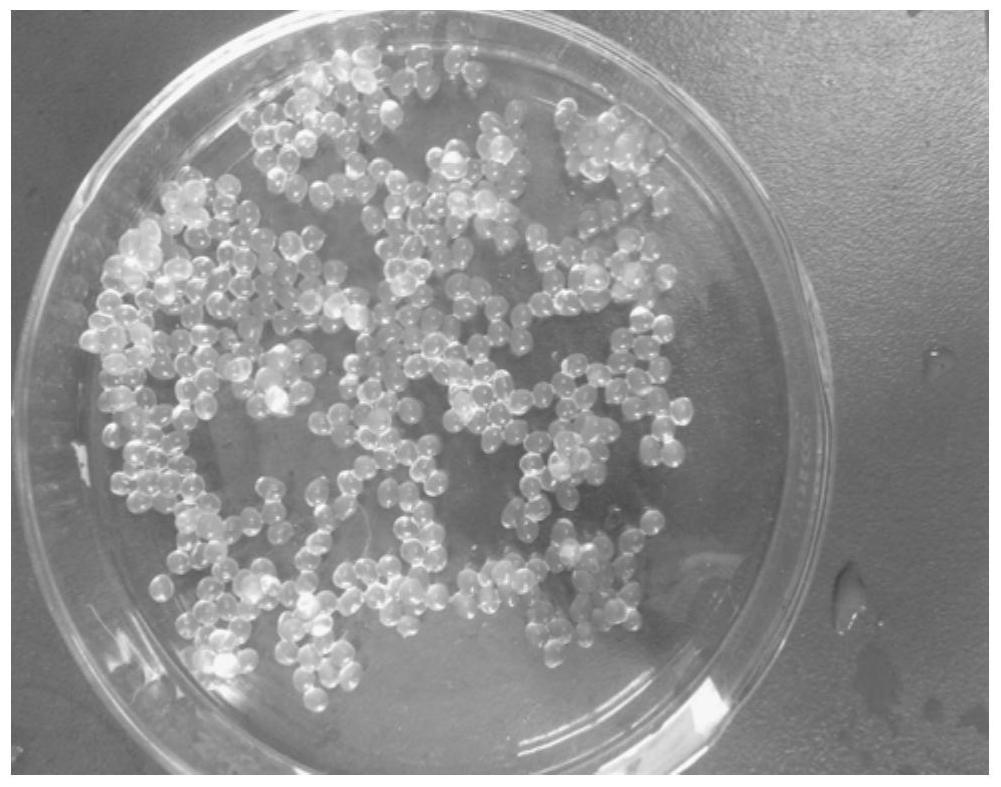

(2)制球，将步骤(1)制得的混合溶液注入不断搅拌的CaC12溶液中，形成小球静置硬化，滤出小球；

所述步骤(1)加入质量百分数浓度为0.5％～2％的木质素磺酸盐溶液1～10体积份、质量百分数浓度为0.5％～2％的海藻酸钠溶液5～15体积份、交联剂溶液0.3～1体积份。

2.根据权利要求1所述的海藻酸钠-木质素复合凝胶珠的制备方法，其特征在于，所述交联剂为甲醛、乙醛、丙醛、丁醛、戊二醛、己二醛、二氯乙烷、环氧氯丙烷中的一种或几种。

3.根据权利要求1所述的海藻酸钠-木质素复合凝胶珠的制备方法，其特征在于，所述的木质素磺酸盐为木质素磺酸钠。

4.根据权利要求1所述的海藻酸钠-木质素复合凝胶珠的制备方法，其特征在于，所述CaC12溶液的质量浓度为5.0g/l00ml，加入的量为25体积份。

5.根据权利要求1所述的海藻酸钠-木质素复合凝胶珠的制备方法，其特征在于，所述步骤(1)静置交联时间为0.5h。

6.根据权利要求1所述的海藻酸钠-木质素复合凝胶珠的制备方法，其特征在于，所述步骤(2)为将步骤(1)制得的混合溶液滴入不断搅拌的CaC12溶液中，形成小球静置硬化，硬化时间为1～2h，滤出小球。
