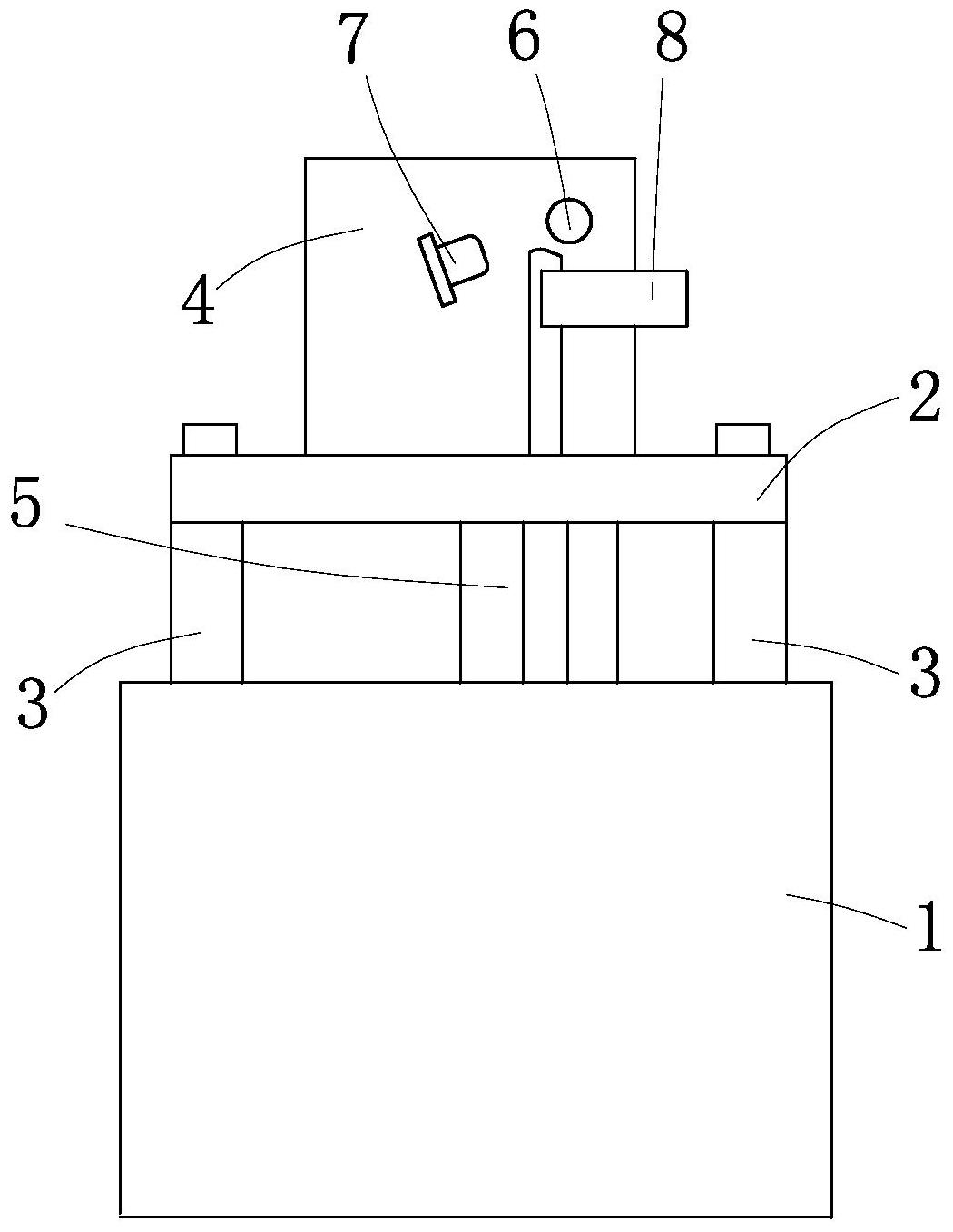

1.一种铣倒挡拨叉下平面的夹紧机构,包括台架(1)和工装底板(2),其特征在于:所述工装底板(2)位于台架(1)的正上方,工装底板(2)的中部悬空、左右两端通过侧支承块(3)与台架(1)固连在一起,在所述工装底板(2)与台架(1)之间设置有竖直气缸(5),所述工装底板(2)的上方靠近工装底板(2)前边缘的位置处固设有立板(4);
所述立板(4)的后侧壁上固设有垂直于后侧壁的套装圆柱(6)、与倒挡拨叉叉口宽度匹配并能伸入倒挡拨叉叉口内的定位块(7)、用于支承倒挡拨叉上端面的支承块(8),当倒挡拨叉逆时针旋转180°后,并将倒挡拨叉的圆孔套在套装圆柱(6)上,同时定位块(7)伸入倒挡拨叉的叉口内、支承块(8)支承在倒挡拨叉的上端面下方时,竖直气缸(5)的顶杆向上伸出后正好支承在倒挡拨叉的腰部,且定位块(7)、竖直气缸(5)的顶杆、套装圆柱(6)、支承块(8)从左到右依次设置;
所述定位块(7)由伸入倒挡拨叉叉口内的定位部分、位于倒挡拨叉叉口外的安装部分一体组成,定位部分与倒挡拨叉的叉口间隙配合,安装部分的宽度大于定位部分;同时,套装圆柱(6)的直径与倒挡拨叉的圆孔直径匹配,两者间隙配合。
2.按照权利要求1所述的铣倒挡拨叉下平面的夹紧机构,其特征在于:所述竖直气缸(5)的顶杆端头为曲面,并与换挡拨叉被支承部位的曲面匹配。
