1.一种TiO2/g-C3N4复合可见光催化剂的制备方法，其特征在于包括以下步骤：①前驱体的准备，将钛源和氮源在乙醇中分散均匀，然后在搅拌状态下再向含有钛源和氮源的乙醇中滴加水得到混合物料；将混合物料在搅拌状态下蒸干得到前驱体；所述钛源为Ti(OBu)4或TiF4，氮源为三聚氰胺或尿素；

②将步骤①准备的前驱体转移至马弗炉中，在马弗炉中于300℃～800℃下煅烧0.5～

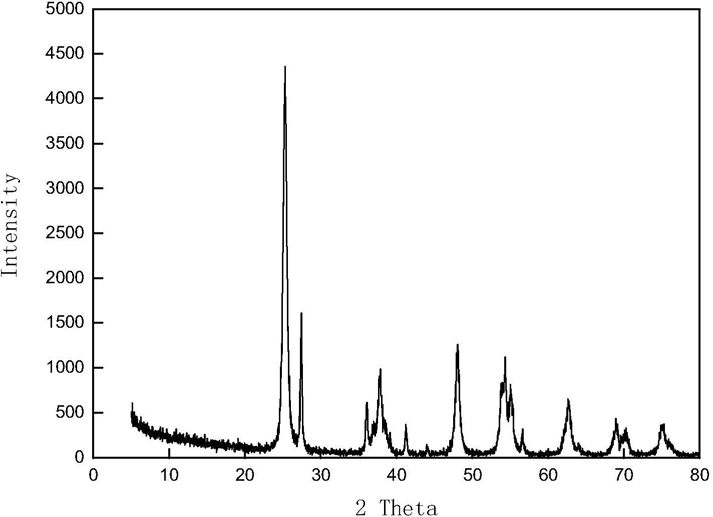

12h，得到TiO2/g-C3N4复合可见光催化剂。

2.根据权利要求1所述的TiO2/g-C3N4复合可见光催化剂的制备方法，其特征在于：步骤①中钛源和氮源的质量比为0.0001～1000。

3.根据权利要求2所述的TiO2/g-C3N4复合可见光催化剂的制备方法，其特征在于：步骤①中钛源和氮源在乙醇中分散均匀后，钛源的浓度为0.0001g/mL～1.5g/mL，氮源的浓度为0.0001g/mL～1g/mL。

4.根据权利要求3所述的TiO2/g-C3N4复合可见光催化剂的制备方法，其特征在于：步骤①中水的滴加量为乙醇体积的10%～500%。

5.根据权利要求1所述的TiO2/g-C3N4复合可见光催化剂的制备方法，其特征在于：步骤①中乙醇的温度为0℃～78℃。

6.根据权利要求5所述的TiO2/g-C3N4复合可见光催化剂的制备方法，其特征在于：步骤①中乙醇的温度为15℃～35℃。

7.根据权利要求1所述的TiO2/g-C3N4复合可见光催化剂的制备方法，其特征在于：步骤①中将混合物料在40℃～100℃的水浴中、在搅拌状态下蒸干得到前驱体。

8.根据权利要求7所述的TiO2/g-C3N4复合可见光催化剂的制备方法，其特征在于：步骤①中将混合物料在70℃～85℃的水浴中、在搅拌状态下蒸干得到前驱体。
