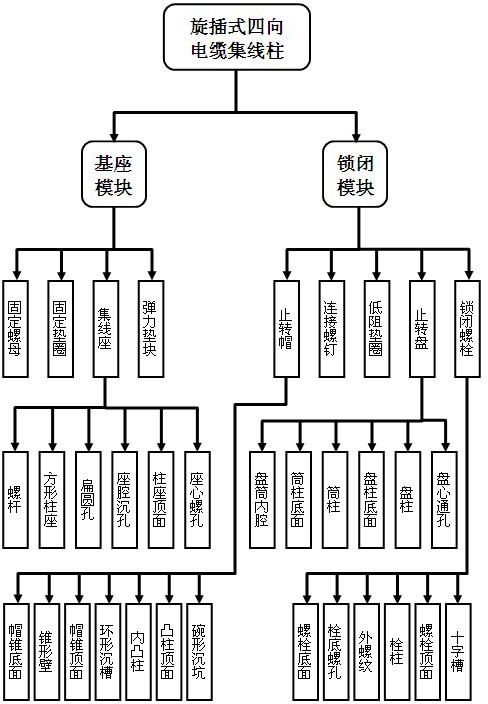

1.一种旋插式四向电缆集线柱,由基座、锁闭二个模块组成,其特征是:
⑴ 所述的基座模块,由固定螺母、固定垫圈、集线座、弹力垫块四种零件组成,其中,固定垫圈零件的数量为2,其它零件的数量各自为1;
⑵ 所述基座模块的集线座零件,其结构包括螺杆、方形柱座、扁圆孔、座腔沉孔、柱座顶面、座心螺孔六个组成部分,其中,扁圆孔的数量为4,其它组成部分的数量各自为1;在集线座零件成品中,螺杆、方形柱座在零件外表自下而上依次串连连接,轴心相互重合;座心螺孔、座腔沉孔在零件内部自上而下依次串连排列,轴心相互重合;四个扁圆孔以竖立形式在方形柱座外壁绕座心螺孔轴心环形阵列,扁圆孔轴心与座心螺孔轴心垂直相交,扁圆孔底部与座心螺孔底面齐平;
⑶ 所述锁闭模块,由止转帽、连接螺钉、低阻垫圈、止转盘、锁闭螺栓五种零件组成,每种零件的数量各自为1;
⑷ 所述锁闭模块的止转帽零件,其结构包括帽锥底面、锥形壁、帽锥顶面、环形沉槽、内凸柱、凸柱顶面、碗形沉坑七个组成部分,每个组成部分的数量各自为1;在止转帽零件成品中,碗形沉坑置于内凸柱顶面中心,内凸柱、环形沉槽、锥形壁在零件顶面自内而外依次阵列,碗形沉坑轴心、内凸柱轴心、环形沉槽轴心、锥形壁轴心相互重合;
⑸ 所述锁闭模块的止转盘零件,其结构包括盘筒内腔、筒柱底面、筒柱、盘柱底面、盘柱、盘心通孔六个组成部分,每个组成部分的数量各自为1;在止转盘零件成品中,筒柱、盘柱在零件外表自下而上依次串连连接,盘筒内腔、轴心通孔在零件内部自下而上依次串连排列,筒柱轴心、盘柱轴心、盘筒内腔轴心、盘心通孔轴心相互重合;
⑹ 所述锁闭模块的锁闭螺柱零件,其结构包括螺栓底面、栓底螺孔、外螺纹、栓柱、螺栓顶面、十字槽六个组成部分,每个组成部分的数量各自为1;在锁闭螺栓零件成品中,栓底螺孔位于螺栓底面正中位置,外螺纹位于栓柱的下方,十字槽位于栓柱的顶面,且十字槽中心与栓柱轴心相互重合;
⑺ 在成型产品中,所述基座模块的固定螺母零件,配合着二个固定垫圈零件,旋入嵌套于集线座零件螺杆外围,弹力垫块零件置入集线座零件座腔沉孔之中;
⑻ 在成型产品中,所述锁闭模块的止转盘零件,依次在低阻垫圈零件、连接螺钉零件的配合下,置于锁闭螺栓零件的下方,止转盘零件盘柱顶面与锁闭螺栓零件螺栓底面相互接触;止转帽零件通过其内凸柱嵌入止转盘零件盘筒内腔,置于止转盘零件的下方,且止转帽零件帽锥顶面与止转盘零件盘柱底面相互接触;
⑼ 在成型产品中,所述锁闭模块的锁闭螺栓零件,旋转置入基座模块集线座零件座心螺孔上端,与置于集线座零件座腔沉孔的弹力垫块零件相对应,在集线座零件内部中心形成一个可接纳多股外来电缆进入的空旷内腔。
2.根据权利要求1所述的旋插式四向电缆集线柱,其特征是:所述基座模块中的集线座零件,使用纯铜、铜锌合金二种金属材料中的任一种材料制造;在制造形成的集线座零件成品中,整个零件最大宽度值与最大高度值之间的比例,在1:2.4到1:2.7之间;螺杆长度值与整个零件最大高度值之间的比例,在1:2.3到1:2.7之间;螺杆顶径值与整个零件最大宽度值之间的比例,在1:1.8到1:2.2之间。
3.根据权利要求1所述的旋插式四向电缆集线柱,其特征是:在所述基座模块中的集线座零件成品中,扁圆孔宽度值与扁圆孔长度值之间的比例,在1:1.8到1:2.2之间;扁圆孔长度值与整个零件最大高度值之间的比例,在1:2.4到1:2.8之间;扁圆孔宽度值与座心螺孔顶径值之间的比例,在1:1.4到1:1.7之间。
4.根据权利要求1所述的旋插式四向电缆集线柱,其特征是:所述锁闭模块中的止转帽零件,使用铜锌合金、碳素钢、合金结构钢三种金属材料中的任一种材料制造;在制造所形成的止转帽零件成品中,整个零件最大高度值与最大直径值之间的比例,在1:4.1到
1:4.6之间。
5.根据权利要求1所述的旋插式四向电缆集线柱,其特征是:在所述锁闭模块中的止转帽零件成品中,帽锥底面直径值与帽锥顶面直径值之间的比例,在1:1.3到1:1.6之间;
锥形壁高度值与帽锥顶面直径值之间的比例,在1:6.2到1:6.6之间;环形沉槽深度值与环形沉槽外径值之间的比例,在1:8.4到1:8.8之间;碗形沉坑深度值与碗形沉坑直径值之间的比例,在1:4.7到1:5.3之间;内凸柱高度值与内凸柱直径值之间的比例,在1:3.0到
1:3.4之间,内凸柱高度值与整个止转帽零件最大高度值之间的比例,在1:1.5到1:1.7之间。
6.根据权利要求1所述的旋插式四向电缆集线柱,其特征是:所述锁闭模块中的止转盘零件,使用铜锌合金、碳素钢、合金结构钢三种金属材料中的任一种材料制造,且材质与止转帽零件材质相同;在制造所形成的止转盘零件成品中,整个零件最大高度值与最大外径值之间的比例,在1:3.5到1:3.9之间。
7.根据权利要求1所述的旋插式四向电缆集线柱,其特征是:在所述锁闭模块中的止转盘零件成品中,盘筒内腔深度值与盘筒内腔直径值之间的比例,在1:1.9到1:2.2之间;
盘筒内腔深度值与整个止转盘零件最大高度值之间的比例,在1:1.1到1:1.3之间;盘心通孔直径值与整个止转盘零件最大外径值之间的比例,在1:4.3到1:4.7之间;筒柱外径值与整个止转盘零件最大外径值之间的比例,在1:1.5到1:1.7之间;筒柱高度值与整个止转盘零件最大高度值之间的比例,在1:3.5到1:4.0之间。
8.根据权利要求1所述的旋插式四向电缆集线柱,其特征是:所述锁闭模块中的锁闭螺栓零件,使用纯铜、铜锌合金二种金属材料中的任一种材料制造;在制造生成的锁闭螺栓零件成品中,整个零件最大直径值与最大高度值之间的比例,在1:1.3到1:1.7之间。
9.根据权利要求1所述的旋插式四向电缆集线柱,其特征是:在所述锁闭模块中的锁闭螺栓零件成品中,十字槽宽度值与整个锁闭螺栓零件最大直径值之间的比例,在1:4.8到1:8.3之间;十字槽深度值与整个锁闭螺栓零件最大高度值之间的比例,在1:3.9到
1:4.3之间;栓底螺孔顶径值与整个锁闭螺栓零件最大直径值之间的比例,在1:4.8到
1:5.2之间。
10.根据权利要求1所述的旋插式四向电缆集线柱,其特征是:通过所述基座模块与锁闭模块相互结合生成的成型产品,主要作用于多股电缆的汇集组合,使各电缆之间的电流相互通导;产品在使用过程中,集线座零件配合着一个固定垫圈零件,旋入安插在外设台面的固定螺孔或固定通孔中,再在另一个固定垫圈零件和固定螺母零件的配合紧定下,牢固屹立在外设台面上;当外来多股电缆从前后左右四个方向通过集线座零件扁圆孔进入到集线座零件集线内腔时,置于集线座零件座心螺孔上端的锁闭螺栓零件旋转向下压迫,与弹力垫块零件相互配合形成上下夹击的锁闭合力,从而使外来多股电缆之间相互紧密挤压、无法移动,实现产品固定多股电缆、且使多股电缆之间相互静稳通导电流的功能。
