专利号: 2014106260750
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

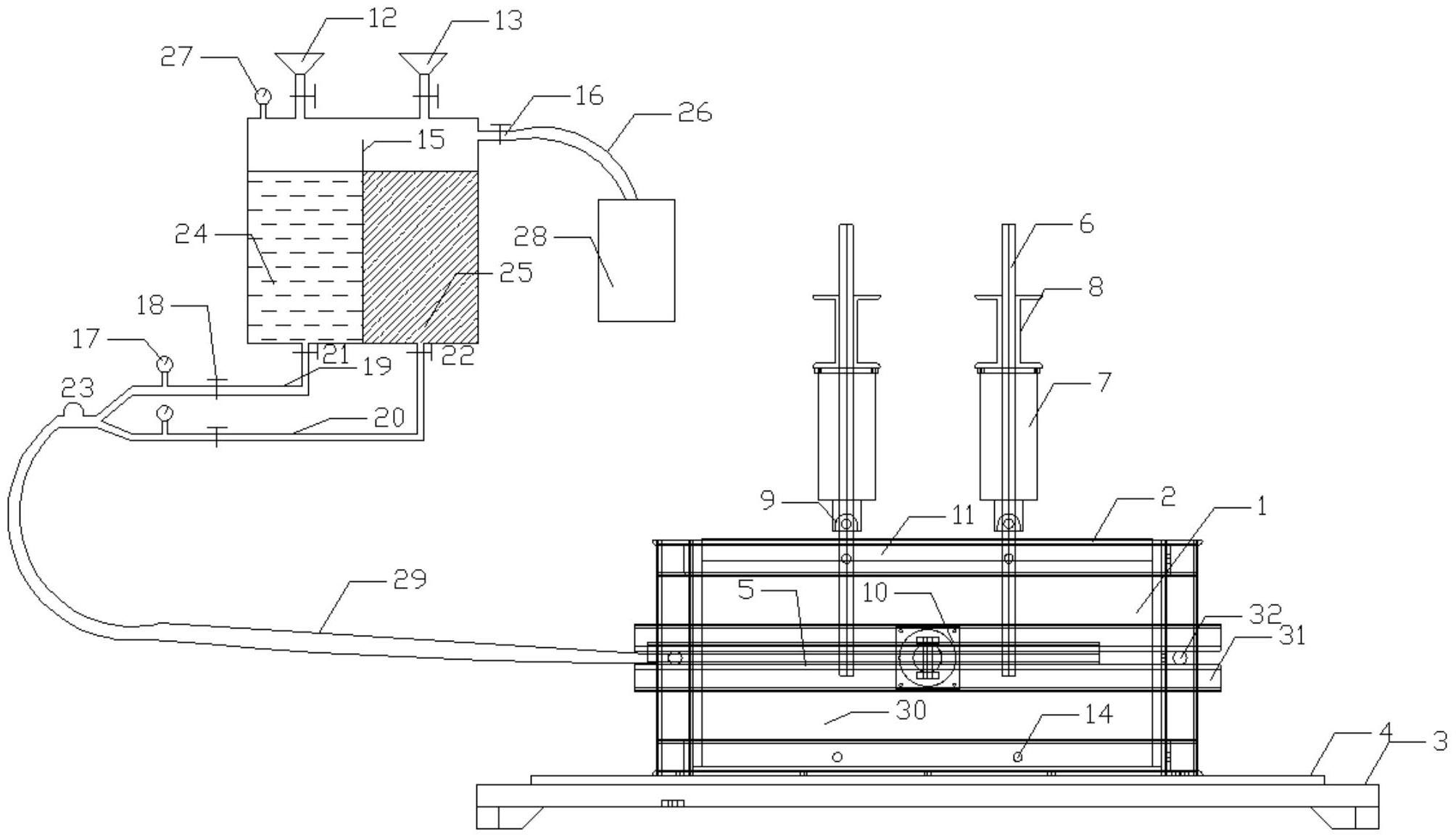

1.一种岩土工程注浆效果评价装置,其特征在于,包括一个储浆桶,和一个与储浆桶相连通的通过带压力显示的千斤顶施力的模型箱;

所述储浆桶包括通过隔板隔(15)隔开并保持连通的A储浆桶(24)、B储浆桶(25),所述A储浆桶(24)和B储浆桶(25)上方设有进浆口和压力表(27),侧壁设有连通空气压缩机(28)的进气口,底部设有连通至钢化玻璃模型箱1的注浆管;

所述钢化玻璃模型箱(1)设于外围模型箱框架(2)内,并固定在上表面架设有可移动钢板(4)的底板(3)上,所述模型箱的顶部设有两个竖直带压力显示的千斤顶(7),侧部设有一个水平带压力显示的千斤顶(10),各带压力显示的千斤顶底部分别通过反力架固定,顶部通过接口槽(9)与外围模型箱表面钢(11)板相接;

所述钢化玻璃模型箱(1)侧壁设有延伸进其箱体内且与储浆桶相连通的小导管(5);

钢化玻璃模型箱(1)能够沿外围模型箱框架(2)移出且能够拆卸。

2.根据权利要求1所述的岩土工程注浆效果评价装置,其特征在于,所述模型箱为钢化玻璃模型箱(1),钢化玻璃模型箱(1)采用四面能够拆卸的钢化玻璃连接,上部盖板与侧部加载板选用10mm的钢板;小导管(5)与钢化玻璃模型箱(1)相接触处通过密封法兰密封。

3.根据权利要求2所述的岩土工程注浆效果评价装置,其特征在于,所述小导管(5)延伸进钢化玻璃模型箱箱体内部300~1800mm,小导管(5)与钢化玻璃模型箱(1)箱体侧壁预留有100~200mm,作为岩土体止浆墙。

4.根据权利要求1所述的岩土工程注浆效果评价装置,其特征在于,所述外围模型箱框架(2)由角钢围成框架夹持其箱体,箱体一侧的侧钢板(30)能够移动以使外围模型箱框架(2)与钢化玻璃模型箱(1)紧密接触。

5.根据权利要求1所述的岩土工程注浆效果评价装置,其特征在于,所述两个竖直带压力显示的千斤顶(7)分别通过连接在外围模型箱框架(2)上的螺杆Ⅰ(6)架设一个水平设置的反力架Ⅰ(8)支撑;所述水平带压力显示的千斤顶(10)通过连接在外围模型箱框架(2)上的螺杆Ⅱ(32)架设一个水平设置的反力架Ⅱ(31)支撑。

6.根据权利要求1所述的岩土工程注浆效果评价装置,其特征在于,所述外围模型箱钢板上焊接有与带压力显示的千斤顶头相接的接口槽。

7.根据权利要求1所述的岩土工程注浆效果评价装置,其特征在于,所述带压力显示的千斤顶与油压泵相连。

8.根据权利要求1所述的岩土工程注浆效果评价装置,其特征在于,所述带压力显示的千斤顶为双向带压力显示的千斤顶。

9.根据权利要求1所述的岩土工程注浆效果评价装置,其特征在于,所述A储浆桶(24)和B储浆桶(25)底部连通至模型箱的注浆管通过一个三通管连接混合注浆管(29)至小导管(5)。

10.根据权利要求1所述的岩土工程注浆效果评价装置,其特征在于,所述注浆管上分别设置有流量计(17)与调速阀门(18);A储浆桶(24)、B储浆桶(25)下部分别设有开关阀门。
