1.一种利用电子辐射技术制备抗菌纺织品的方法，其特征在于：将纺织品浸渍或涂覆抗菌整理液后，经电子辐射，或将织物先经电子辐射，后浸渍或涂覆抗菌液，再经烘焙、水洗、后整理，制得抗菌纺织品；

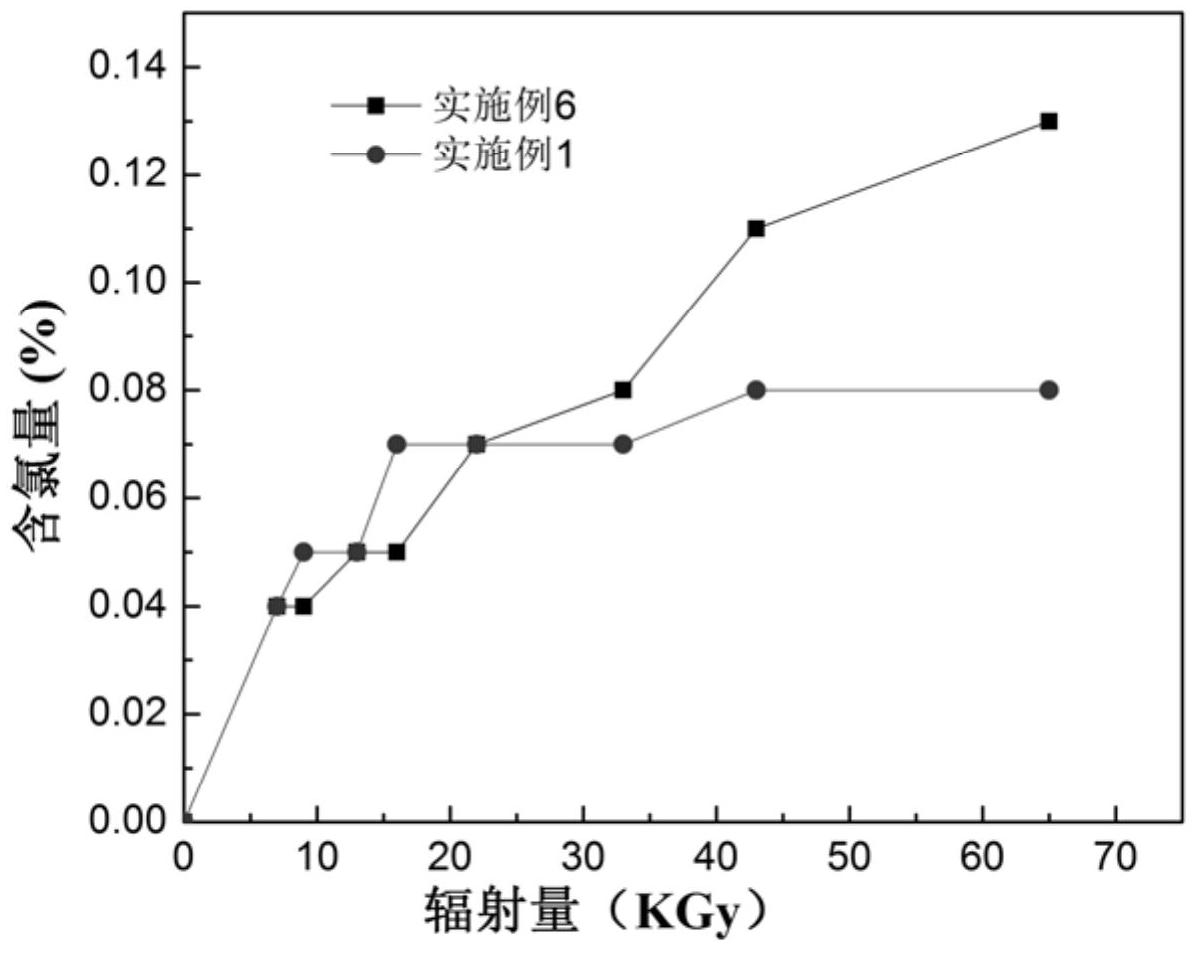

所述电子辐射的辐射量范围为0～500KGy及所对应其它辐射单位转换数值；

所述抗菌整理液中的抗菌剂前驱体结构如式(Ⅰ)，所述抗菌剂前驱体可通过电子辐射生成自由基，并与其它物质通过自由基反应，所述抗菌剂前驱体可单独或是多种混合使用；

式中，R为代表氯或溴；

R1、R2代表烷基、环烷基、氢、氟、氯或溴。

2.根据权利要求1所述的方法，其特征在于：所述纺织品包括天然纤维、合成纤维及高分子材料制备得到的纺织品。

3.根据权利要求1或2所述的方法，其特征在于：所述纺织品包括棉、蚕丝、丙纶、聚酯、聚酰胺、聚乙烯、聚丙烯。

4.根据权利要求1所述的方法，其特征在于：所述抗菌液为所述抗菌剂前驱体的单体溶液，或其低聚体溶液，所述低聚体溶液的粘度小于30000mPa·s，测试条件为25℃。

5.根据权利要求1所述的方法，其特征在于：所述浸渍抗菌整理液的浸渍时间为0～

6h；浸渍抗菌整理液后进行浸轧，轧余率为60％～120％。

6.根据权利要求1所述的方法，其特征在于：所述涂覆抗菌整理液的涂层厚度为0～

30um。

7.根据权利要求1所述的方法，其特征在于：所述烘焙的方法包括烘干或者焙烘；所述烘干的温度范围为50～120℃，时间为0～60min；所述焙烘的温度范围为100～180℃，时间为0～180s；所述烘焙的仪器包括烘箱焙烘、热空气处理、高温熨斗及滚筒处理。

8.根据权利要求1所述的方法，其特征在于：所述电子辐射的辐射量范围为90～

130KV。
