专利号: 2014106327159
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

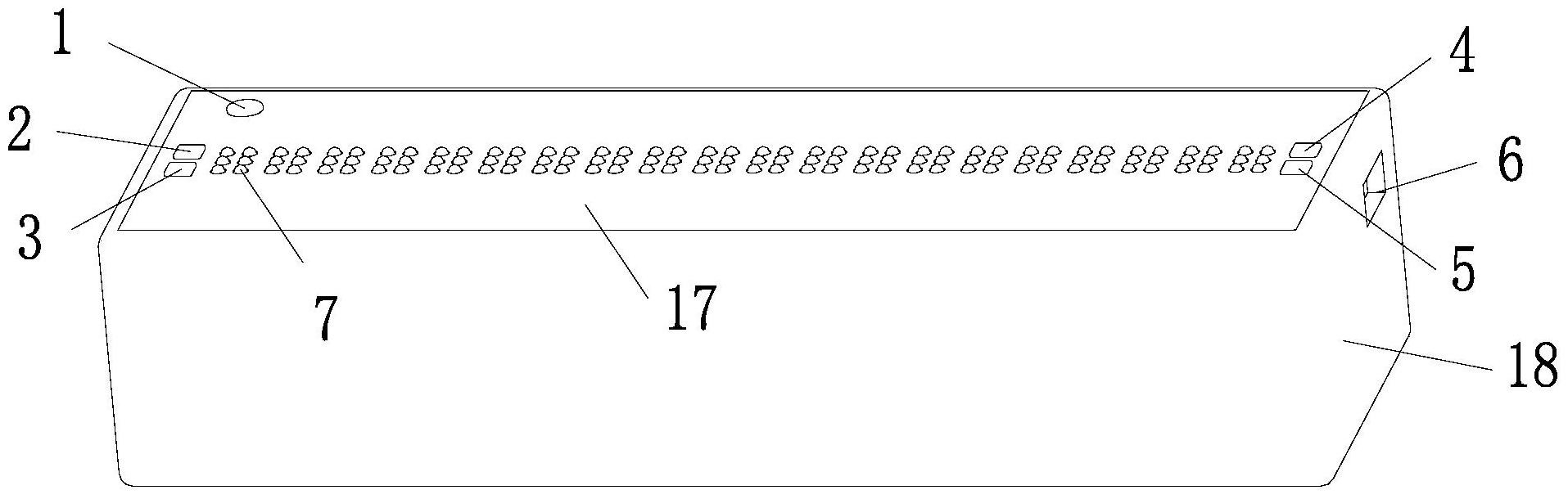

1. 一种分层电磁式的盲文显示装置,其特征在于:包括从下而上依次安装的第三层盲文显示模块(10)、第二层盲文显示模块(9)、第一层盲文显示模块(8)和触摸板(17);第一层盲文显示模块(8)、第二层盲文显示模块(9)和第三层盲文显示模块(10)均安装在机壳(18)中,触摸板(17)安装在最上方作为机壳(18)的壳盖;触摸板(17)上设有一行或多行排列的盲文点字格,每行盲文点字格有多个间隔均布排列的盲文点字格,一个盲文点字格显示一个盲文字符,每个盲文点字格有六个盲文触点;触摸板(17)上设有电源开关键(1)、播放键(2)、停止键(3)、上翻页键(4)、下翻页键(5)和扬声器(6)。

2. 根据权利要求1所述的一种分层电磁式的盲文显示装置,其特征在于:所述的第一层盲文显示模块(8)、第二层盲文显示模块(9)和第三层盲文显示模块(10)均包括由下往上依次平行排布安装的底板(24)、固定板(23)、压板(22)、铁芯板(20)、电路板(19)和对应于各个盲文点字格的多组触点驱动机构;每行盲文点字格有六组触点驱动机构,六组触点驱动机构用于驱动盲文触点的突起和复位,六组触点驱动机构中以两组为一单位分别安装在第一层盲文显示模块(8)、第二层盲文显示模块(9)和第三层盲文显示模块(10)中。

3. 根据权利要求2所述的一种分层电磁式的盲文显示装置,其特征在于:所述的每组触点驱动机构包括多个结构相同且间隔均布排列的驱动组件,驱动组件的数量与每行盲文点字格中盲文点字格的数量相等,一个驱动组件控制盲文点字格的一个盲文触点;

驱动组件包括触点驱动件、复位弹簧(14)、线圈构件、铁芯(13)和针帽(16),触点驱动件安装在固定板(23)和压板(22)之间,复位弹簧(14)、线圈构件和铁芯(13)安装在压板(22)与铁芯板(20)之间,针帽(16)位于触点驱动件顶端并安装在触摸板(17)上,作为盲人触摸的盲文触点;

触点驱动件包括驱动针(15)、驱动块(25)、衔铁(26)和固定轴(11);驱动针(15)下端与驱动块(25)一端固定连接,驱动块(25)另一端通过固定轴(11)铰接在固定板(23)上的槽内,驱动针(15)上端依次穿过压板(22)、复位弹簧(14)、铁芯板(20)和电路板(19)后与触摸板(17)上的针帽(16)连接;

线圈构件包括线圈座(29)和线圈(12),线圈座(29)中心开通孔,线圈(12)绕在线圈座(29)上,线圈座(29)下端设有用于连接驱动块(25)的脚座(27),线圈座(29)上端设有两个固定脚(28),两个固定脚(28)穿过铁芯板(20)固定在电路板(19)上;

驱动块(25)中部设有衔铁(26),衔铁(26)穿过压板(22)上的通槽嵌在线圈座(29)的中心通孔内,线圈座(29)下端的脚座(27)穿过压板(22)卡在驱动块(25)上将驱动块(25)位置固定;铁芯(13)固定在铁芯板(20)底面并安装在线圈座(29)的中心通孔内,底板(24)固定在固定板(23)底面,位于盲文显示模块的底层。

4. 根据权利要求1~3任一所述的一种分层电磁式盲文阅读机,其特征在于:所述的每个盲文点字格包括六个以2×3间隔均布排列的盲文触点,左侧的盲文触点自上而下依次为第一点、第二点和第三点,右侧的盲文触点自上而下依次为第四点、第五点和第六点;第一层盲文显示模块(8)中触点驱动机构分别驱动每行盲文点字格的第三点盲文触点和第四点盲文触点,第二层盲文显示模块(9)中触点驱动机构分别驱动每行盲文点字格的第二点盲文触点和第五点盲文触点,第三层盲文显示模块(10)中触点驱动机构分别驱动每行盲文点字格的第一点盲文触点和第六点盲文触点。

5. 一种分层电磁式的盲文阅读机,其特征在于:包括盲文翻译转换模块、语音播放模块、微处理器、触点控制器以及所述的盲文显示装置;微处理器分别与盲文翻译转换模块、语音播放模块和触点控制器连接,触点控制器与盲文显示装置连接;微处理器将输入的普通电子文本经盲文翻译转换模块转换为盲文文件,盲文文件再经微处理器处理为盲文控制信号传送到触点控制器,触点控制器控制盲文显示装置进行盲文显示,微处理器将输入的普通电子文本处理为语音信号传送到语音播放模块进行播放;

盲文显示装置包括从下而上依次安装的第三层盲文显示模块(10)、第二层盲文显示模块(9)、第一层盲文显示模块(8)和触摸板(17);第一层盲文显示模块(8)、第二层盲文显示模块(9)和第三层盲文显示模块(10)均安装在机壳(18)中,触摸板(17)安装在最上方作为机壳(18)的壳盖;触摸板(17)上设有一行或多行排列的盲文点字格,每行盲文点字格有多个间隔均布排列的盲文点字格,一个盲文点字格显示一个盲文字符,每个盲文点字格有六个盲文触点。

6. 根据权利要求5所述的一种分层电磁式的盲文阅读机,其特征在于:所述的第一层盲文显示模块(8)、第二层盲文显示模块(9)和第三层盲文显示模块(10)均包括由下往上依次平行排布安装的底板(24)、固定板(23)、压板(22)、铁芯板(20)、电路板(19)和对应于各个盲文点字格的多组触点驱动机构;

每行盲文点字格有六组触点驱动机构,六组触点驱动机构用于驱动盲文触点的突起和复位,六组触点驱动机构中以两组为一单位分别安装在第一层盲文显示模块(8)、第二层盲文显示模块(9)和第三层盲文显示模块(10)中。

7. 根据权利要求6所述的一种分层电磁式的盲文阅读机,其特征在于:所述的每组触点驱动机构包括多个结构相同且间隔均布排列的驱动组件,驱动组件的数量与每行盲文点字格中盲文点字格的数量相等,一个驱动组件控制盲文点字格的一个盲文触点;驱动组件包括触点驱动件、复位弹簧(14)、线圈构件、铁芯(13)和针帽(16),触点驱动件安装在固定板(23)和压板(22)之间,复位弹簧(14)、线圈构件和铁芯(13)安装在压板(22)与铁芯板(20)之间,针帽(16)位于触点驱动件顶端并安装在触摸板(17)上,作为盲人触摸的盲文触点。

8. 根据权利要求7所述的一种分层电磁式的盲文阅读机,其特征在于:所述的触点驱动件包括驱动针(15)、驱动块(25)、衔铁(26)和固定轴(11);驱动针(15)下端与驱动块(25)一端固定连接,驱动块(25)另一端通过固定轴(11)铰接在固定板(23)上的槽内,驱动针(15)上端依次穿过压板(22)、复位弹簧(14)、铁芯板(20)和电路板(19)后与触摸板(17)上的针帽(16)连接;

所述的线圈构件包括线圈座(29)和线圈(12),线圈座(29)中心开通孔,线圈(12)绕在线圈座(29)上,线圈座(29)下端设有用于连接驱动块(25)的脚座(27),线圈座(29)上端设有两个固定脚(28),两个固定脚(28)穿过铁芯板(20)固定在电路板(19)上;

驱动块(25)中部设有衔铁(26),衔铁(26)穿过压板(22)上的通槽嵌在线圈座(29)的中心通孔内,线圈座(29)下端的脚座(27)穿过压板(22)卡在驱动块(25)上将驱动块(25)位置固定;铁芯(13)固定在铁芯板(20)底面并安装在线圈座(29)的中心通孔内,底板(24)固定在固定板(23)底面,位于盲文显示模块的底层。

9. 根据权利要求5~8任一所述的一种分层电磁式的盲文阅读机,其特征在于:所述的每个盲文点字格包括六个以2×3间隔均布排列的盲文触点,左侧的盲文触点自上而下依次为第一点、第二点和第三点,右侧的盲文触点自上而下依次为第四点、第五点和第六点;第一层盲文显示模块(8)中触点驱动机构分别驱动每行盲文点字格的第三点盲文触点和第四点盲文触点,第二层盲文显示模块(9)中触点驱动机构分别驱动每行盲文点字格的第二点盲文触点和第五点盲文触点,第三层盲文显示模块(10)中触点驱动机构分别驱动每行盲文点字格的第一点盲文触点和第六点盲文触点。

10. 根据权利要求5~8任一所述的一种分层电磁式的盲文阅读机,其特征在于:所述的触摸板(17)上设有电源开关键(1)、播放键(2)、停止键(3)、上翻页键(4)、下翻页键(5)和扬声器(6);电源开关键(1)、播放键(2)、停止键(3)、上翻页键(4)、下翻页键(5)均与微处理器连接,扬声器(6)与语音播放模块连接,作为声音输出设备。
