专利号: 2014106327426
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种车辆全电调节无级变速系统,其特征在于:包括无级变速系统总控制单元(A)、磁粉离合器控制单元(B)、磁粉离合器(1)、速比控制单元(C)和速比无级调节装置;

速比无级调节装置包括速比执行电机(4)和速比执行机构;速比执行机构具有左轴承座(2)、右轴承座(3)、动力输入轴(12)、主动带轮(13)、动力输出轴(22)、从动带轮(23)以及连接所述主动带轮(13)和从动带轮(23)的V型传动带(20);速比执行电机(4)的输出轴(5)、动力输入轴(12)和动力输出轴(22)均设置在左、右轴承座(2、3)之间;所述主动带轮(13)包括各为锥台形且以顶面相对设置的主动带轮定盘(13-1)和主动带轮动盘(13-2),所述从动带轮(23)包括各为锥台形且以顶面相对设置的从动带轮定盘(23-1)和从动带轮动盘(23-2),所述动力输入轴(12)和动力输出轴(22)均具有轴环,主动带轮定盘(13-1)固定于动力输入轴(12)的轴环(12-1)左侧部位上,主动带轮动盘(13-2)空套在动力输入轴(12)的轴环(12-1)右侧部位上;从动带轮定盘(23-1)固定于动力输出轴(22)的轴环(22-1)右侧部位上,从动带轮动盘(23-2)空套在动力输出轴(22)的轴环(22-1)左侧部位上;

磁粉离合器(1)的输出轴通过轴套(1-1)与动力输入轴(12)连接;

所述主动带轮动盘(13-2)由第一位移控制机构控制移动,所述从动带轮动盘(23-2)由第二位移控制机构控制移动;

所述第一位移控制机构和第二位移控制机构的结构相同;

第一位移控制机构包括固定在速比执行电机(4)的输出轴(5)上的第一固定齿轮(19)、与第一固定齿轮(19)啮合的第一移动齿轮(16)、空套在动力输入轴(12)上与第一移动齿轮(16)的中心孔螺纹连接且固定在右轴承座(3)上的第一中空丝杆(17)、设置在主动带轮动盘(13-1)背面的第一中间轴承(14),第一中间轴承(14)由空套在动力输入轴(12)上且由固定在第一移动齿轮(16)上的第一中间轴承端盖(15)定位;

第二位移控制机构包括固定在速比执行电机(4)的输出轴(5)上的第二固定齿轮(29)、与第二固定齿轮(29)啮合的第二移动齿轮(26)、空套在动力输出轴(22)上与第二移动齿轮(26)的中心孔螺纹连接且固定在左轴承座(2)上的第二中空丝杆(27)、以及设置在从动带轮动盘背面(23-1)上的第二中间轴承(24),第二中间轴承(24)由空套在动力输出轴(22)上且固定在第二移动齿轮(26)上的第二中间轴承端盖(25)定位;

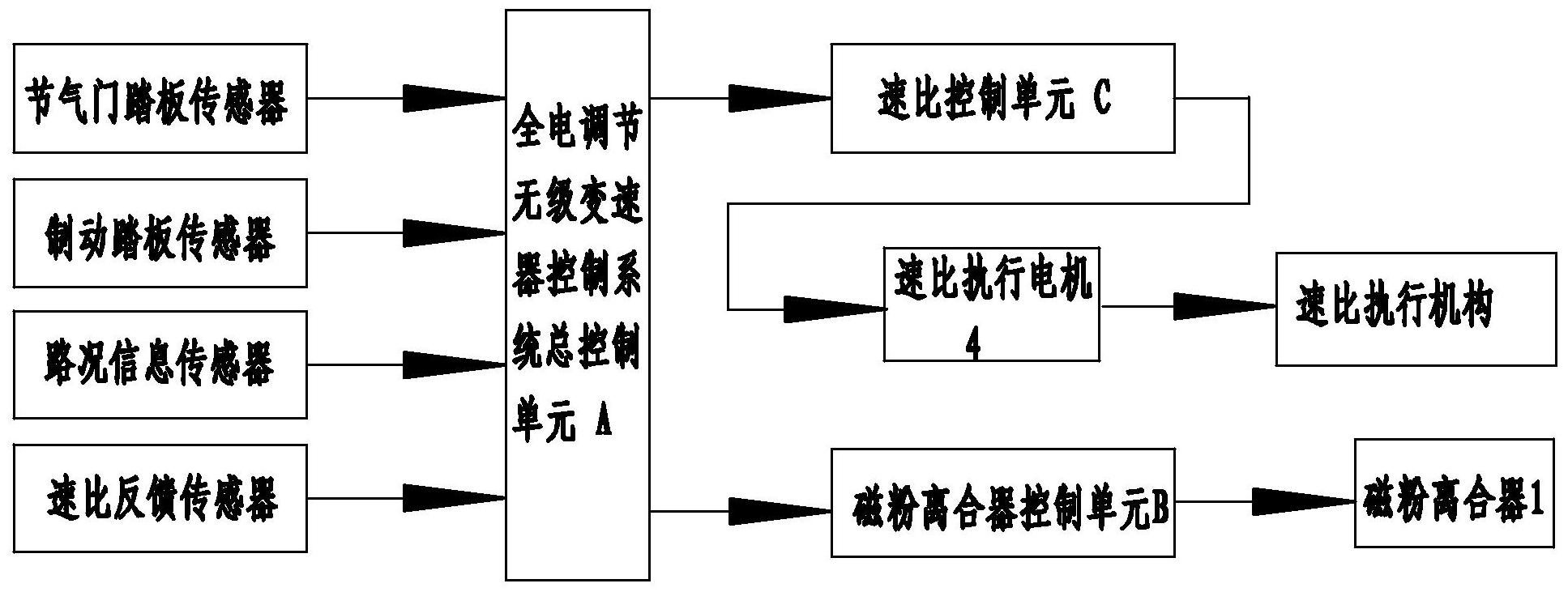

当车辆起步时,无级变速系统总控制单元(A)向磁粉离合器控制单元(B)发出指令,磁粉离合器控制单元(B)控制输入磁粉离合器(1)的电流,使磁粉离合器(1)慢慢接合,此时对应的速比执行机构的速比最大;当车辆起步后,随着车速慢慢提高,无级变速系统总控制单元(A)接收来自车辆的节气门踏板传感器、制动踏板传感器、路况信息传感器、速比反馈传感器的信号以及发动机转速转矩信号、车辆的行驶车速信息,根据设计的速比控制策略和速比控制规律,无级变速系统总控制单元(A)通过速比控制单元(C)控制速比执行电机(4)的转速和转角,速比执行电机(4)通过速比执行机构带动主、从动带轮动盘轴向移动,改变V型传动带与带轮定、动盘的接触半径,从而改变无级变速系统的速比。

2.根据权利要求1所述的车辆全电调节无级变速系统,其特征在于:所述动力输入轴(12)的右端通过第一右轴承(18-2)与第一中空丝杆(17)连接,第一右轴承(18-2)由固定在第一中空丝杆(17)上的第一右轴承端盖(18-1)定位;动力输入轴(12)的左端通过第一左轴承(11-2)与左轴承座(2)连接,第一左轴承(11-2)由固定在左轴承座(2)上的第一左轴承端盖(11-1)定位。

3.根据权利要求1所述的车辆全电调节无级变速系统,其特征在于:所述动力输出轴(22)的左端通过第二左轴承(28-2)与第二中空丝杆(27)连接,第二左轴承(28-2)由固定在第二中空丝杆(27)上的第二左轴承端盖(28-1)定位;动力输出轴(22)的右端通过第二右轴承(21-2)与右轴承座(3)连接,第二右轴承(21-2)由固定在右轴承座(3)上的第二右轴承端盖(21-1)定位。

4.一种速比无级调节装置,包括速比执行电机(4)和速比执行机构,速比执行机构具有动力输入轴(12)、主动带轮(13)、动力输出轴(22)、从动带轮(23)以及连接所述主动带轮(13)和从动带轮(23)的V型传动带(20);所述主动带轮(13)包括各为锥台形且以顶面相对设置的主动带轮定盘(13-1)和主动带轮动盘(13-2),所述从动带轮(23)包括各为锥台形且以顶面相对设置的从动带轮定盘(23-1)和从动带轮动盘(23-2),所述主动带轮动盘(13-2)由第一位移控制机构控制移动,所述从动带轮动盘(23-2)由第二位移控制机构控制移动;其特征在于:所述速比执行机构还具有左轴承座(2)和右轴承座(3),速比执行电机(4)的输出轴(5)、动力输入轴(12)和动力输出轴(22)均设置在左、右轴承座(2、3)之间;

所述动力输入轴(12)和动力输出轴(22)均具有轴环,主动带轮定盘(13-1)固定于动力输入轴(12)的轴环(12-1)左侧部位上,主动带轮动盘(13-2)空套在动力输入轴(12)的轴环(12-1)右侧部位上;从动带轮定盘(23-1)固定于动力输出轴(22)的轴环(22-1)右侧部位上,从动带轮动盘(23-2)空套在动力输出轴(22)的轴环(22-1)左侧部位上;

所述第一位移控制机构和第二位移控制机构结构相同;

第一位移控制机构包括固定在速比执行电机(4)的输出轴(5)上的第一固定齿轮(19)、与第一固定齿轮(19)啮合的第一移动齿轮(16)、空套在动力输入轴(12)上与第一移动齿轮(16)的中心孔螺纹连接且固定在右轴承座(3)上的第一中空丝杆(17)、以及设置在主动带轮动盘(13-1)背面的第一中间轴承(14),第一中间轴承(14)由空套在动力输入轴(12)上且由固定在第一移动齿轮(16)上的第一中间轴承端盖(15)定位;

第二位移控制机构包括固定在速比执行电机(4)的输出轴(5)上的第二固定齿轮(29)、与第二固定齿轮(29)啮合的第二移动齿轮(26)、空套在动力输出轴(22)上与第二移动齿轮(26)的中心孔螺纹连接且固定在左轴承座(2)上的第二中空丝杆(27)、以及设置在从动带轮动盘背面(23-1)上的第二中间轴承(24),第二中间轴承(24)由空套在动力输出轴(22)上且固定在第二移动齿轮(26)上的第二中间轴承端盖(25)定位。

5.根据权利要求4所述的速比无级调节装置,其特征在于:所述动力输入轴(12)的右端通过第一右轴承(18-2)与第一中空丝杆(17)连接,第一右轴承(18-2)由固定在第一中空丝杆(17)上的第一右轴承端盖(18-1)定位;动力输入轴(12)的左端通过第一左轴承(11-2)与左轴承座(2)连接,第一左轴承(11-2)由固定在左轴承座(2)上的第一左轴承端盖(11-1)定位。

6.根据权利要求4所述的速比无级调节装置,其特征在于:所述动力输出轴(22)的左端通过第二左轴承(28-2)与第二中空丝杆(27)连接,第二左轴承(28-2)由固定在第二中空丝杆(27)上的第二左轴承端盖(28-1)定位;动力输出轴(22)的右端通过第二右轴承(21-2)与右轴承座(3)连接,第二右轴承(21-2)由固定在右轴承座(3)上的第二右轴承端盖(21-1)定位。
