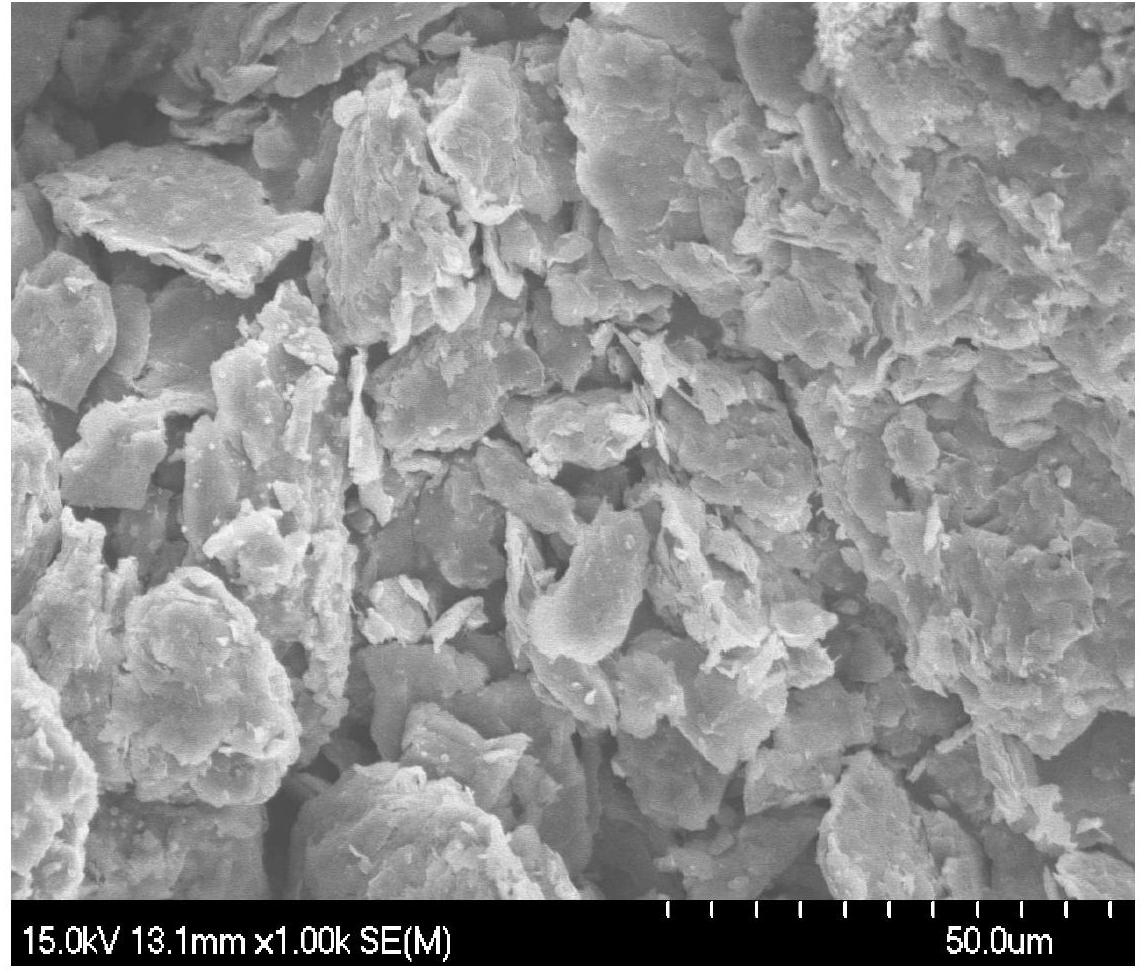

1. 一种烟气脱硝催化剂的制备方法，其特征在于，包括以下步骤： (1)层柱粘土的原料与水混合后，得到质量分数为1.0~7.5%的悬浮液;将悬浮液与钛 交联剂进行离子交换，经过滤、洗涤、干燥和焙烧后，得到层柱粘土;所述钛交联剂由钛酸四 丁酯与HC1水溶液反应后得到透明的交联剂溶液； ⑵将层柱粘土与CuO前驱体、CaO前驱体和水混合，经老化、干燥和煅烧后，得到所述的 烟气脱硝催化剂； 所述烟气脱硝催化剂以层柱粘土为载体，载体上负载CuO作为活性成分，负载CaTi03作 为助催化剂，其中，CuO的负载量为载体的4~8wt%，CaTi03的负载量为载体的10~15wt%。

2. 如权利要求1所述的制备方法，其特征在于，CaTi03的负载量为载体的12wt %。

3. 如权利要求1所述的制备方法，所述层柱粘土的原料为累托土、云蒙石、膨润土、蒙脱 土和蒙皂石中的一种。

4. 如权利要求1所述的制备方法，其特征在于，所述钛交联剂与层柱粘土的原料的用量 比为10~30mmol/g〇

5. 如权利要求1所述的制备方法，其特征在于，所述CuO前驱体为CuO粉末与双氧水的混 合物，CaO前驱体为碳酸钙粉末。

6. -种如权利要求1~5任一项所述的制备方法获得的烟气脱硝催化剂在烟气脱硝中 的用途。
