专利号: 2014106553041
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

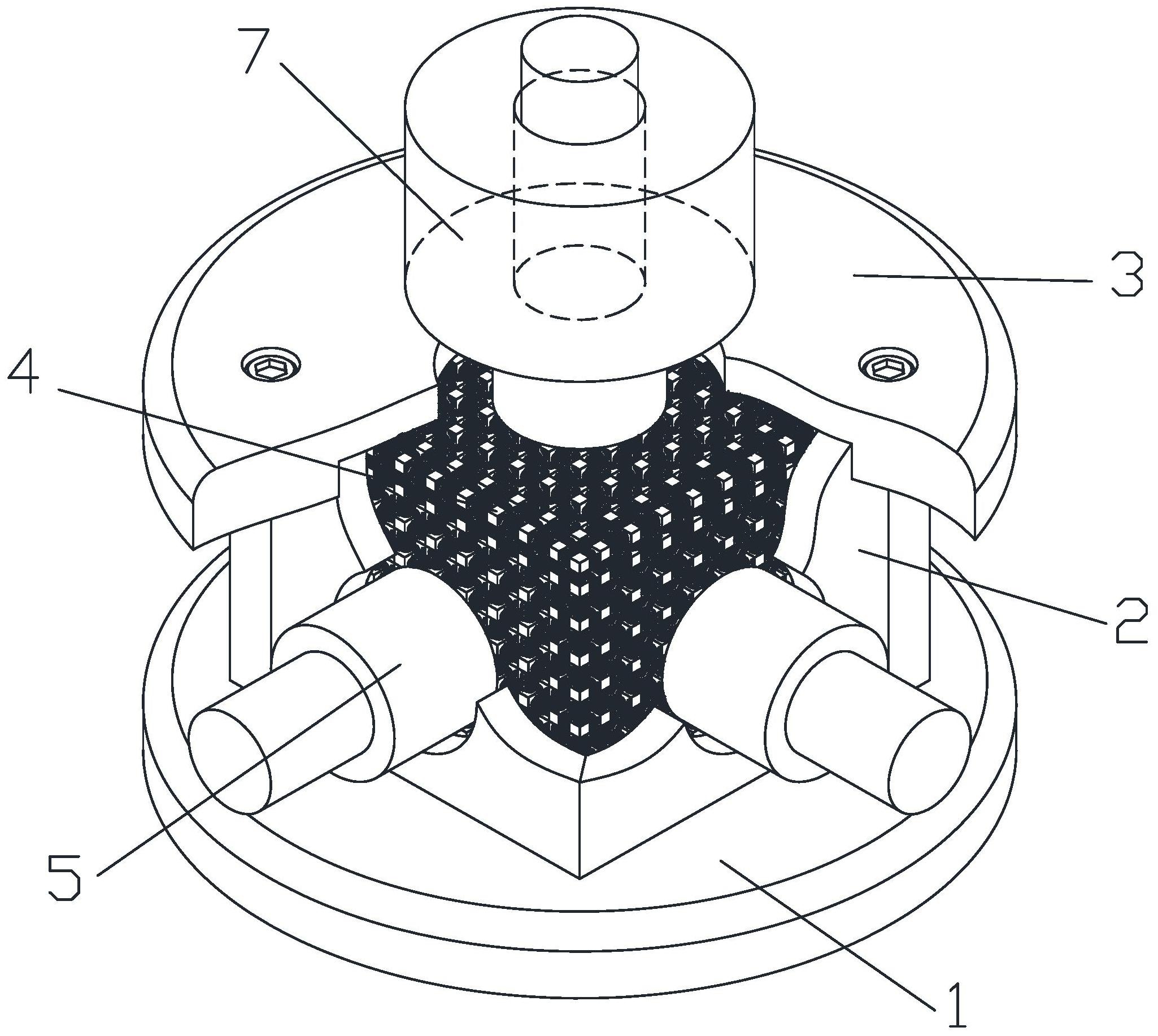

1.三向刚性加载冲击地压真三轴模拟试验装置,包括压力盒,所述压力盒内具有压力腔,还包括刚性加载单元和冲击加载单元,其特征在于,所述压力腔的内周围设柔性围压加载外套,所述柔性围压加载外套具有X向、Y向和Z向的弹性可变形量,所述刚性加载单元包括在压力盒的X向、Y向和Z向上设置的加载油缸,所述加载油缸的伸缩轴穿过压力盒的外壁,所述伸缩轴的内端固连有加载垫板,所述加载垫板的内侧面贴靠在上述柔性围压加载外套的外面上,所述冲击加载单元包括位于Z向的提升装置,所述提升装置下方吊接冲击重块。

2.根据权利要求1所述的三向刚性加载冲击地压真三轴模拟试验装置,其特征在于,所述柔性围压加载外套包括若干层弹性压片,每层弹性压片上呈矩阵排列若干刚性块,刚性块之间通过强力弹簧连接,每相邻两层弹性压片的刚性块之间也通过强力弹簧连接。

3.根据权利要求2所述的三向刚性加载冲击地压真三轴模拟试验装置,其特征在于,所述弹性压片上刚性块之间的强力弹簧形成平向连接或竖向连接,每相邻两层弹性压片上的刚性块呈一一对峙布设,每组对峙的两个刚性块之间连接强力弹簧。

4.根据权利要求1所述的三向刚性加载冲击地压真三轴模拟试验装置,其特征在于,所述加载油缸的外部连接伺服油源。

5.根据权利要求1所述的三向刚性加载冲击地压真三轴模拟试验装置,其特征在于,所述冲击加载单元还包括标定尺和导向轴,所述导向轴沿Z向竖立设置,所述冲击重块套接在导向轴上,且两者的接触面形成滑动连接;所述标定尺沿Z向竖立于冲击重块的旁侧,所述标定尺上标刻有用于测量高度的刻度值。

6.根据权利要求1所述的三向刚性加载冲击地压真三轴模拟试验装置,其特征在于,所述压力盒的压力腔内放置试件,所述试件外部包覆上述柔性围压加载外套。

7.根据权利要求6所述的三向刚性加载冲击地压真三轴模拟试验装置,其特征在于,所述试件与柔性围压加载外套之间涂设润滑剂。

8.根据权利要求6所述的三向刚性加载冲击地压真三轴模拟试验装置,其特征在于,所述试件中部具有梯形孔洞,所述梯形孔洞呈水平设置。

9.根据权利要求1至8中任一项所述的三向刚性加载冲击地压真三轴模拟试验装置,其特征在于,所述压力盒具有底座和端盖,所述底座和端盖之间围设四块围板,通过底座、围板和端盖圈围形成矩形的压力腔。

10.根据权利要求9所述的三向刚性加载冲击地压真三轴模拟试验装置,其特征在于,所述柔性围压加载外套呈六面矩形,六面矩形与压力腔内壁形成面面贴合,六面矩形中五面形成一体固连的壳体,另一面与壳体活动连接。
