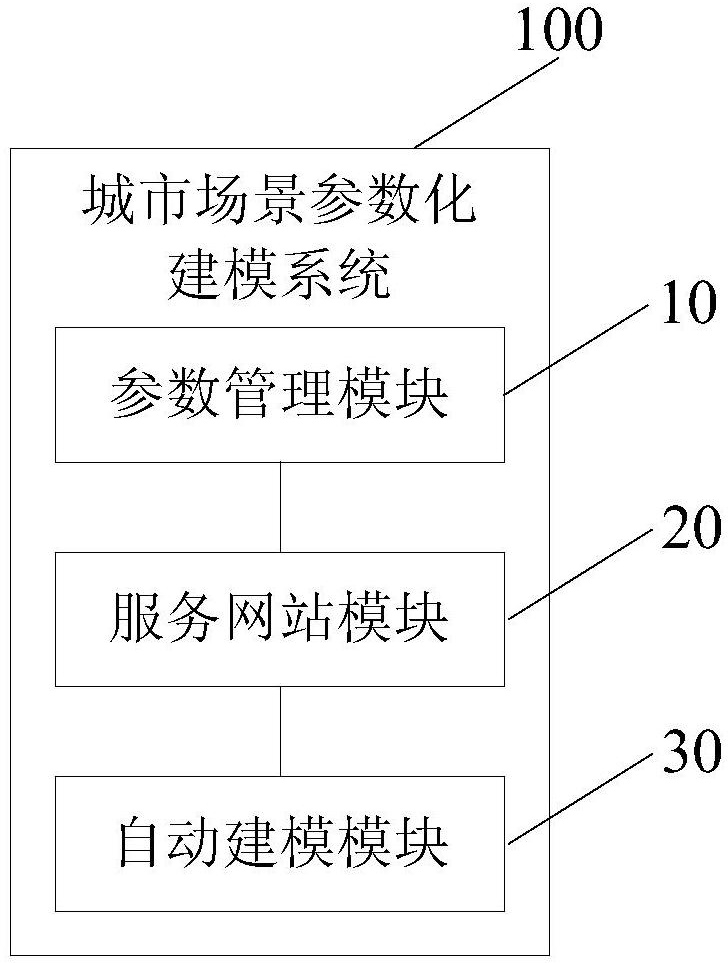

1. 一种城市场景参数化建模系统,其特征在于:包括
参数管理模块,从服务网站导入参数集,对参数集进行集中管理和编辑,将代表城市地物的AutoCAD图元和参数集以属性块的形式关联起来,并根据需要对这些属性块进行管理和编辑;
服务网站模块,提供风格库查询和编辑、项目原始文件上传、项目状态和进度查询、三维模型文件下载功能;
自动建模模块,利用文件格式转换工具和CGA规则库,自动、快速地生成三维模型。
2.根据权利要求1所述的一种城市场景参数化建模系统,其特征在于:所述的参数管理模块包括以下三个子模块:参数组织管理子模块,主要以列表的形式对参数集进行管理,能够导入、导出、保存和另存参数集,可以在列表中增加、删减参数和对参数进行排序,还可以编辑参数值;
参数关联子模块,将AutoCAD图元与列表中的参数集以属性块的形式关联在一起,并可以设置参数集与多个图元的关联形式、参数集在图元中的定位方式、参数集的文字显示大小以及选择是否显示参数集;
属性块管理子模块,将关联错误的属性块恢复成普通图元,能够从属性块中提取参数集到列表,从一个属性块中复制属性集到另一个属性块,以及随鼠标动态查看参数集。
3.根据权利要求2所述的一种城市场景参数化建模系统,其特征在于:所述的参数集是多个不同参数的集合,每个参数又包含参数名、提示文字和参数值三个内容;
图元与参数集关联的过程为:获取参数组织管理子模块中的参数集,对其中的每一个参数生成一个属性定义对象;确定属性定义对象的坐标和显示字号大小;同时将属性定义对象和图元加入当前选择集,并由此创建属性块;此时参数集中的每一个参数在属性块中成为了一个依附于图元且值可被编辑的属性,由此实现了参数与图元的关联;
所述的参数集与多个图元的关联形式包括:独立式,即每个图元单独与一组参数集相关联,形成多个属性块;整体式,即多个图元共同与一组参数集相关联,形成一个属性块;
所述的参数集在图元中的定位方式包括:自动式,即以图元的几何中心为原点定位参数集;手动式,即采用人工交互的方式手动确定参数集的在图元中的坐标。
4.根据权利要求1所述的一种城市场景参数化建模系统,其特征在于:所述的服务网站模块包括以下两个子模块:风格库管理子模块,用户可以对风格库进行浏览和查询,创建自己的风格库,并可以直接从风格库中复制风格参数集到系统内存,方便将参数集导入到参数管理模块;管理员可对风格进行创建、编辑、删除和查询操作,并可以增加、删除和修改风格库类别;
项目库管理子模块,用户可新建、暂停、终止、查询和恢复项目,可以查询项目状态和进度,并通过项目中的链接下载最终处理好的三维模型文件;管理员可以暂停、终止、查询和恢复项目,更新项目状态和进度,并可以调整项目处理的先后次序。
5.根据权利要求4所述的一种城市场景参数化建模系统,其特征在于:
所述的风格库中的每一个风格,包含风格图片、风格编号、收藏次数、风格类别、关键词、参数集和备注信息;所述的风格编号以唯一标示的字符串表示;
所述的风格,其参数集中必须包含一个用于标识该风格的参数,该参数值为该风格的风格编号;
所述的项目状态,包含待处理、处理中、已完成、已暂停四种类型;项目库管理子模块包含上述四个状态列表,每个列表存储和管理相应状态下的所有项目。
6.根据权利要求1所述的一种城市场景参数化建模系统,其特征在于:
生成三维模型过程:获取需处理的项目原始DXF文件,根据DXF文件中图元对象的类型,将所有线状的属性块对象转换成Polyline类型的SHP格式文件,将所有面状的属性块对象转换成Polygon类型的SHP格式文件,然后将SHP格式文件导入CityEngine平台,从文件的属性字段中获取每个SHP图元的风格编码,据此从CGA规则库中检索同名的CGA规则文件,并指派给该SHP图元,读取SHP图元的其他参数值,代入CGA规则文件进行自动建模,最后将生成的三维模型文件导出至服务器,清理项目文档,为下一个项目作准备。
7.根据权利要求6所述的一种城市场景参数化建模系统,其特征在于:
所述的CGA规则文件,是一种定义和驱动对象生成过程的计算机脚本;CGA规则库中的规则文件与风格库中的风格一一对应,且CGA规则文件的文件名与对应风格的风格编码一致,以方便后期在CGA规则库中反向检索所需的规则。
