专利号: 2014106675759
申请人: 阜南县奋进机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

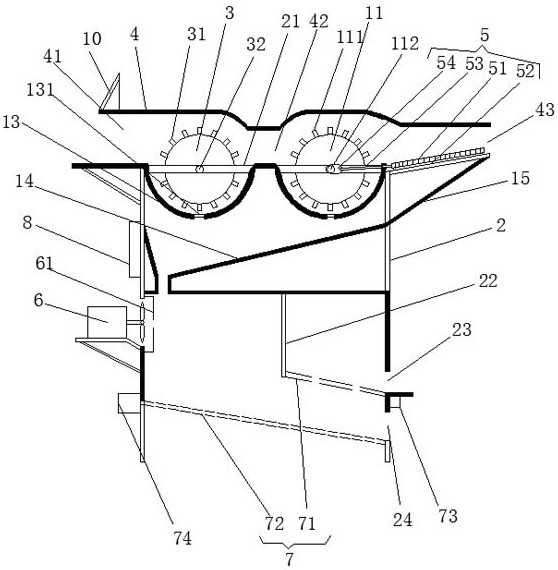

1.一种高效防堵塞谷物脱粒机,包括主电机、机架、主脱粒滚筒、机罩、二次秸秆筛动装置、风选机、振动筛、主控装置、转速传感器和控制面板,其中主电机安装在机架上,所述机架上方固定安装有横梁,所述主脱粒滚筒上均匀排列安装有主脱粒齿,且主脱粒滚筒通过主中心轴转动安装在机架上方的横梁上,主中心轴一端伸出在横梁外,其上安装有传动轮,所述主脱粒滚筒通过传动轮与主电机连接,其特征在于:所述主电机连接于主控装置,所述转速传感器安装在主中心轴上,位于传动轮的内侧,连接于主控装置,所述主控装置安装在机架的外侧,所述主脱粒滚筒的后部还设置有副脱粒滚筒,所述副脱粒滚筒上均匀排列安装有副脱粒齿,且副脱粒滚筒通过副中心轴转动安装在机架上方的横梁上,副中心轴一端伸出在横梁外,其上安装有传动轮,所述副脱粒滚筒通过传动轮与主脱粒滚筒上的传动轮连接,实现动力传输,所述机罩固定安装在机架上,位于主脱粒滚筒和副脱粒滚筒的上方,所述控制面板安装在机罩上,与主控装置相连,所述副脱粒滚筒后部设置有二次秸秆筛动装置,且与机罩形成秸秆出口,所述主脱粒滚筒和副脱粒滚筒下部设置有双弧形挡板,所述双弧形挡板安装在机架上,且前端伸出在机架外部,前端与上方的机罩形成进料口,中部双弧形结构与机罩形成脱粒工作区,所述双弧形挡板的双弧形结构底部分别设置有第一出料口,所述双弧形挡板下方设置有接料斗,且固定安装在机架上,所述风选机固定安装在机架上,且风选机的叶轮位于接料斗的出料口下方,所述振动筛固定安装在机架内部,位于风选机的下方;

所述二次秸秆筛动装置包括筛网、滑轨、连接杆和偏心凸轮,所述偏心凸轮固定安装在副中心轴上,所述筛网通过滑轨滑动安装在机架上,所述连接杆一端转动连接于偏心凸轮,另一端活动连接于筛网;

所述二次秸秆筛动装置下部设置有回料滑槽,所述回料滑槽接入到接料斗内,用于二次回收谷物颗粒;

所述振动筛包括谷粒筛选振动筛和灰尘清理振动筛,所述谷粒筛选振动筛位于上部,通过挂杆安装在机架上,且与第一振动电机相连,用于筛选谷物壳中夹杂的谷物颗粒,所述灰尘清理振动筛安装在机架上,位于谷粒筛选振动筛下部,且与第二振动电机相连,用于谷物颗粒中灰尘的清理。

2.根据权利要求1所述的一种高效防堵塞谷物脱粒机,其特征在于:所述风选机的叶轮的前方安装有防尘网。

3.根据权利要求1所述的一种高效防堵塞谷物脱粒机,其特征在于:所述谷粒筛选振动筛的一端设置有谷物壳出口。

4.根据权利要求1所述的一种高效防堵塞谷物脱粒机,其特征在于:所述灰尘清理振动筛的一端设置有第二出料口。
