专利号: 2014106701984
申请人: 浙江康诚工业产品设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

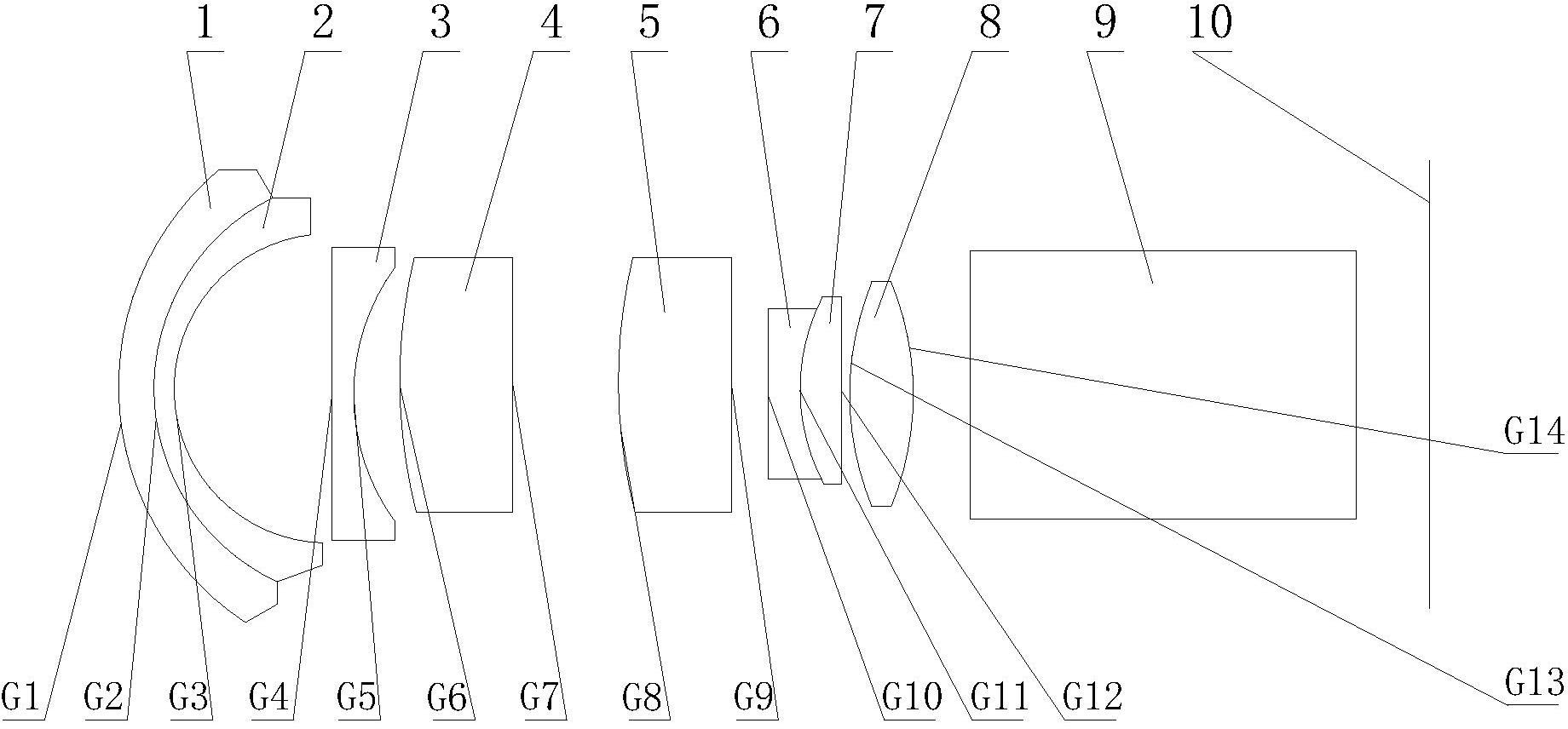

1. 一种用于投影机的短焦投影镜头,由光学透镜组、棱镜和芯片构成,其特征在于:所述光学透镜组包括第一透镜、第二透镜、第三透镜、第四透镜、第五透镜、第六透镜、第七透镜和第八透镜,所述棱镜位于所述第八透镜和所述芯片之间,所述第六透镜和所述第七透镜为双胶合透镜,所述双胶合透镜位于所述第五透镜和所述第八透镜之间,所述第七透镜位于所述第八透镜一侧,所述第四透镜位于所述第三透镜和所述第五透镜之间,所述第一透镜和所述第二透镜为双胶合透镜,位于所述第三透镜前方,所述第二透镜位于所述第三透镜侧,所述投影镜头包括十四个面,所述第三面为椭圆非球面,所述第十四面为偶次非球面。2. 根据权利要求1 所述的用于投影机的短焦投影镜头,其特征在于:所述第一透镜和所述第二透镜均为弯月形正透镜,所述第三透镜为负弯月形透镜,所述第三透镜的凹面朝向所述第四透镜,所述第四透镜和所述第五透镜均为平凸透镜,所述第四透镜的凸面朝向所述第三透镜,所述第五透镜的凸面朝向所述第四透镜,所述第六透镜为负弯月形透镜,所述第七透镜为平凹透镜,所述第六透镜的凹面与所述第七透镜的凸面胶合,所述第八透镜为正透镜。3. 根据权利要求1 或2 所述的用于投影机的短焦投影镜头,其特征在于:所述投影镜头的有效焦距为8.25mm,相对孔径为0.46,视场角为80.5°,最大口径小于24mm,光学总长为第一透镜到第八透镜的距离为40mm。
