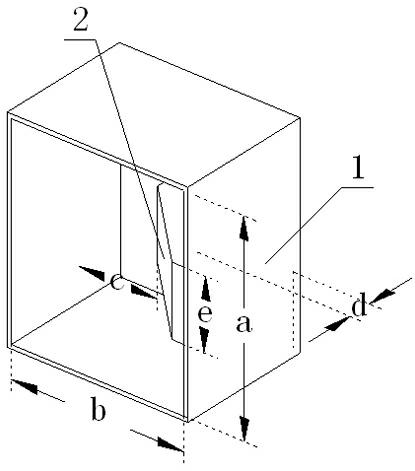

1.一种端馈宽带宽波束脊喇叭，其特征在于：包括矩形喇叭外壳(1)、梯形波导脊(2)和同轴连接器(3)，梯形波导脊(2)设置于矩形喇叭外壳(1)的内壁上且与矩形喇叭外壳(1)、同轴连接器(3)固定连接，矩形喇叭外壳(1)与梯形波导脊(2)共同组成脊波导结构；

所述矩形喇叭外壳(1)的波导宽边长度为a，波导窄边长度为b，梯形波导脊(2)与矩形喇叭外壳(1)的内壁间距为c，梯形波导脊(2)与同轴连接器(3)的间距为d，梯形波导脊(2)的宽度为e；

脊波导的横截面及其TE10波截止时的等效电路中，C为不连续电容，取决于b’，不连续性将产生高次模；假定有两副平行线，其电长度为θ1、θ2，特性阻抗为Z01、Z02；

取等效网络输入电压为Uin，输入电流为Iin，由等效电路可知：

截止条件为：

此时可得：

通过Matlab程序解该关于λc的超越方程解出λc；

矩形波导的等效阻抗为：

其中λc＝2a，将脊波导看作宽边皱缩的矩形波导，脊波导的等效阻抗就可写成类似的形式：a1是脊波导的等效宽边，λc＝2a1＞2a是脊波导的截止波长，由上式可以看出，脊波导的有效阻抗比规则波导相对降低，有利于与同轴进行匹配。
