专利号: 201410678277X
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:无效专利
专利领域: 测量;测试
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

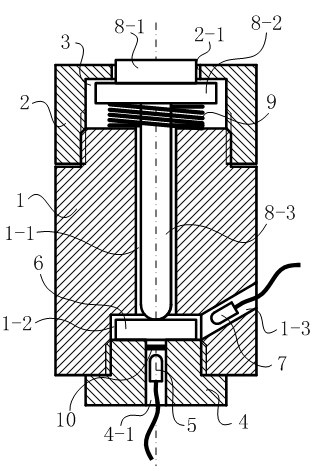

1.一种测量冲击的探头,包括探头主体、上盖帽、下盖帽、冲击传导件、力致发光片、背景光二极管、雪崩二极管,其特征在于:所述的探头主体为圆柱体,上部外侧壁攻有螺纹;探头主体沿轴心开有冲击传导孔和检测孔,冲击传导孔和检测孔连通后贯穿探头主体的两个端面,检测孔的内径大于传导孔的内径,检测孔的侧壁攻有螺纹;

所述的上盖帽为一端开放的筒体,上盖帽与探头主体的上部螺纹连接,探头主体的顶面与上盖帽底面之间形成冲击传导腔;上盖帽的底部中心开有检测头伸出孔;

所述的下盖帽的中心开有雪崩二极管安装孔,雪崩二极管设置在雪崩二极管安装孔内,其检测线伸出下盖帽外;下盖帽与探头主体的下部螺纹连接,检测孔被下盖帽部分封闭后剩余的部分作为力致发光片安装腔,力致发光片设置在力致发光片安装腔内;力致发光片安装腔通过背景光二极管安装孔与探头主体外相通,背景光二极管设置在背景光二极管安装孔内,并对着力致发光片设置,其引线伸出探头主体外;

所述的冲击传导件依次包括位于同一轴线的检测头、定位座和顶杆,检测头和定位座均为圆柱体,检测头的直径小于定位座的直径,顶杆的一端与定位座相接,另一端的端面为球面;

冲击传导件的定位座置于冲击传导腔内,顶杆置于冲击传导孔内,检测头置于检测头伸出孔内,检测头部分伸出检测头伸出孔;定位座与上盖帽底面之间设置有复位弹簧;顶杆的球面端面与力致发光片接触;

所述的力致发光片为Al2SrO4 (Dy,Eu)长余辉发光材料的片材,或石英基板上镀Al2SrO4 (Dy,Eu)长余辉发光材料膜;

所述的背景光二极管为发射波长为的发光二极管。

2.如权利要求1所述的一种测量冲击的探头,其特征在于:所述的雪崩二极管安装孔内设置有带通滤光片,带通滤光片的中心波长为510nm、带宽为30nm,带通滤光片设置在力致发光片与雪崩二极管之间。
