专利号: 2014106789533
申请人: 四川利安社区居民服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

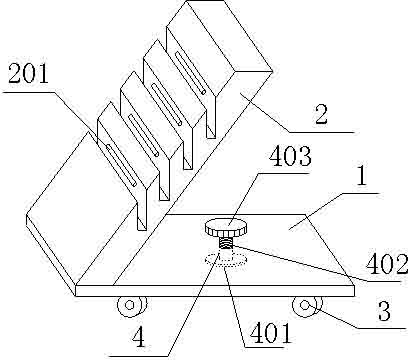

1.门店用文件固定式宣传架,其特征在于:包括底面板(1)和主面板(2),所述的底面板(1)和主面板(2)之间的夹角为60°,底面板(1)下端面设置有滚轮(3),底面板(1)上还设置有一个固定装置(4),所述的固定装置(4)包括位于底面板(1)下方的吸附盘(401),吸附盘(401)经一个螺纹杆(402)连接底面板(1)上方的转动手柄(403),螺纹杆(402)贯穿底面板(1),且螺纹杆(402)与地面板(1)之间螺纹连接,主面板(2)上设置有至少一个安放槽(201),安放槽(201)与主面板(2)的夹角为30°,即安放槽(201)为竖直朝上,所述的安放槽(201)的两端贯穿主面板(2),安放槽(201)的两个侧壁上都设置有滚筒(202),滚筒(202)的延伸方向与安放槽(201)一致,所述的安放槽(201)的侧壁上在对应滚筒(202)的位置设置有一个滚筒槽(203),滚筒槽(203)与滚筒(202)配合,滚筒(202)通过安装杆(204)安装在滚筒槽(203)内,安装杆(204)插入设置在滚筒槽(203)槽底位置的安装孔(205)中,安装孔(205)为阶梯孔,其包括小孔(206)和大孔(207),小孔(206)朝向外端,小孔(206)的孔径与安装杆(204)配合,安装杆(204)的端头上设置有一个垂直的阻挡盘(208),阻挡盘(208)与大孔(207)配合,阻挡盘(208)与安装孔(204)的端面之间设置有弹簧(209),滚筒(202)被弹簧(209)推动向滚筒槽(203)外部移动。

2.根据权利要求1所述的门店用文件固定式宣传架,其特征在于:所述的底面板(1)上还设置有一个抽风器(5),所述的吸附盘(401)呈倒置的喇叭状,螺纹杆(402)呈空心状,抽风器(5)的进风口即通过螺纹杆(402)连通到吸附盘(401)中。

3.根据权利要求2所述的门店用文件固定式宣传架,其特征在于:所述的抽风器(5)的进风口通过管道连通螺纹杆(402),管道与螺纹杆(402)连接处设有一个环形件(501),环形件(501)与螺纹杆(402)为可转动连接,环形件(501)呈空心状,其内环面设置有一个环形开口(502),螺纹杆(402)与环形件(501)的连接处不设置螺纹,环形件(501)内环面与螺纹杆(402)无缝贴合,螺纹杆(402)对应环形开口(502)的位置设置有通风孔(404)。
