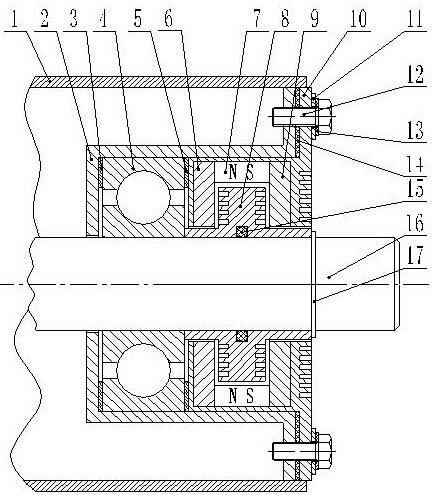

1.一种磁性液体密封的托辊,包括托辊体(1)、托辊轴(16)、轴承座(2)、轴承(4)和密封部件,轴承座(2)、第一垫片(3)、轴承(4)、第二垫片(5)、密封部件、挡圈(17)依次由内而外沿轴向布置于托辊轴(16)上;轴承座(2)冲压安装于托辊体(1)两侧;
其特征在于,密封部件由内磁极(6)、导磁盘(8)、外磁极(9)、永磁体(7)和隔磁壳(10)构成,导磁盘(8)呈十字形状,分有径向凸起(81)、外侧轴向凸起(82)和内侧轴向凸起(83),导磁盘(8)安装在托辊轴(16)上,内磁极(6)、永磁体(7)、外磁极(9)分别套在内侧轴向凸起(83)、径向凸起(81)、外侧轴向凸起(82)上,内磁极(6)、永磁体(7)、外磁极(9)设置在隔磁壳(10)内部,内磁极(6)、外磁极(9)、隔磁壳(10)与导磁盘(8)间隙配合,导磁盘(8)的径向凸起(81)与内磁极(6)、永磁体(7)、外磁极(9)之间的间隙里注满磁性液体,隔磁壳(10)外侧设置有散热栅板,导磁盘(8)的径向凸起(81)两侧表面沿周向开有圆环状齿纹,隔磁壳(10)通过垫片(11)、螺栓(12)和弹性垫片(13)将密封结构与轴承座(2)固定在一起。
2. 根据权利要求1所述的一种磁性液体密封的托辊,其特征在于,所述的隔磁壳(10)与轴承座(2)之间设有密封垫片(14)。
3. 根据权利要求1所述的一种磁性液体密封的托辊,其特征在于,所述的导磁盘(8)内装有O形密封圈(15)。
