专利号: 2014106840741
申请人: 南京工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

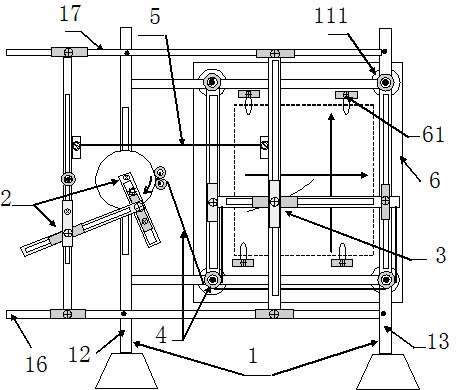

1.一种反正余切正余割函数演示及图像绘制仪,其特征在于:该绘制仪包括支架(1)、演示装置(2)、绘图机构(3)和画板(6),所述支架(1)包括地脚(11),在两侧地脚(11)上分别设有左立杆(12)和右立杆(13),四根平行的撑杆(110)分上下垂直固定在左立杆(12)和右立杆(13)上,下滑道(16)和上滑道(17)通过撑杆(110)固定在左立杆(12)和右立杆(13)上,在下滑道(16)和上滑道(17)上设有横向滑块(28);下横杆(14)和上横杆(15)分上下与左立杆(12)和右立杆(13)垂直固连,含有内槽的导杆(18)垂直固连在下横杆(14)和上横杆(15)之间,在内槽中设有纵向滑块(38);左立杆(12)有沟槽,右立杆(13)上有内滑槽,在内滑槽内装有纵向滑块(38);四根相同的支杆(19)与下横杆(14)和上横杆(15)垂直固连,在支杆(19)的后端设有安装在画板(6)上的吸盘(111);演示装置(2)安装在左立杆(12)及下滑道(16)和上滑道(17)上;绘图机构(3)与右立杆(13)、下滑道(16)、上滑道(17)和导杆(18)相连;绘图机构(3)通过软绳(4)和拉杆(5)与演示装置(2)连接在一起。

2.根据权利要求1所述的反正余切正余割函数演示及图像绘制仪,其特征在于:演示

装置(2)由圆盘(21)、径向曲柄(22)、切向曲柄(214)、转轴(23)、销钉(24)和推杆(25)构成,转轴(23)通过轴套固定在左立杆(12)上并与下横杆(14)垂直,圆盘(21)固定在转轴(23)上,圆盘(21)的圆柱面处有线槽和接线孔(213),盘面外边缘处装有指示灯(212);径向曲柄(22)一端固定在圆盘(21)的盘面半径上,在径向曲柄(22)上有内滑槽,槽内装有带锁滑块(26);切向曲柄(214)上有内滑槽,槽内装有滑块(27),切向曲柄(214)的一端用螺栓(216)垂直固定在径向曲柄(22)的带锁滑块(26)上;推杆(25)上有内滑槽,槽内装有带锁滑块(26);销钉(24)将带锁滑块(26)滑块(27)从前往后形成连杆机构;在推杆(25)与圆盘(21)转轴(23)平行的位置记为零点,在零点处有标志灯(216)并安装手柄(210),在零点上部安装夹具(211);推杆(25)的两端分别与下滑道(16)和上滑道(17)上的滑块(28)相连。

3.根据权利要求1所述的反正余切正余割函数演示及图像绘制仪,其特征在于:绘图机构(3)由横向导杆(31)、纵向导杆(32)、销钉(35)、画笔(310)构成,横向导杆(31)、纵向导杆(32)的内槽中分别有横向滑块(28)、纵向滑块(38),销钉(35)将横向滑块(28)、纵向滑块(38)从前往后形成连杆机构;横向导杆(31)的两端分别与右立杆(13)上的纵向滑块(38)、导杆(18)上的纵向滑块(38)相连;纵向导杆(32)的两端分别与下滑道(16)、上滑道(17)上的横向滑块(28)相连,纵向导杆(32)的中部有夹具(312);在销钉(35)的后端安装画笔(310),画笔(310)的支架上有调节弹簧(311)。

4.根据权利要求1所述的反正余切正余割函数演示及图像绘制仪,其特征在于:在四根支杆(19)的前端设有定滑轮(43),定滑轮组(45)用支架固定在支架(1)上,上下两个滑轮的外边缘与圆盘(21)的外边缘相切;软绳(4)的一端固定在圆盘(21)上的接线孔(213)中,另一端顺线槽经过定滑轮(43)中的一个后,固定在横向导杆(31)的两端。

5.根据权利要求1所述的反正余切正余割函数演示及图像绘制仪,其特征在于:画板(6)是光滑平直不变形的薄板,固定在支架(1)后端的吸盘(111)上,在画板(6)上装有卡纸器(61)。

6.根据权利要求1所述的反正余切正余割函数演示及图像绘制仪,其特征在于,演示装置(2)由圆盘(21)、径向曲柄(22)、转轴(23)、销钉(24)、推杆(25)构成,转轴(23)通过轴套固定在左立杆(12)上并与下横杆(14)垂直,圆盘(21)固定在转轴(23)上,圆盘(21)的圆柱面处有线槽和接线孔(213),盘面外边缘处装有显示灯(212);径向曲柄(22)固定在圆盘(21)的盘面半径上,径向曲柄(22)上有内滑槽,槽内装有滑块(27);推杆(25)上有内滑槽,槽内装有带锁滑块(26),销钉(24)把带锁滑块(26)、滑块(27)从前往后形成连杆机构;推杆(25)与圆盘(21)转轴(23)平行的位置记为零点,在零点处安装手柄(210),在手柄(210)的上部安装夹具(211), 推杆(25)的两端分别与滑道下滑道(16)和上滑道(17)上的横向滑块(28)相连。
