专利号: 2014106841477
申请人: 湖州品创孵化器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 乐器;声学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

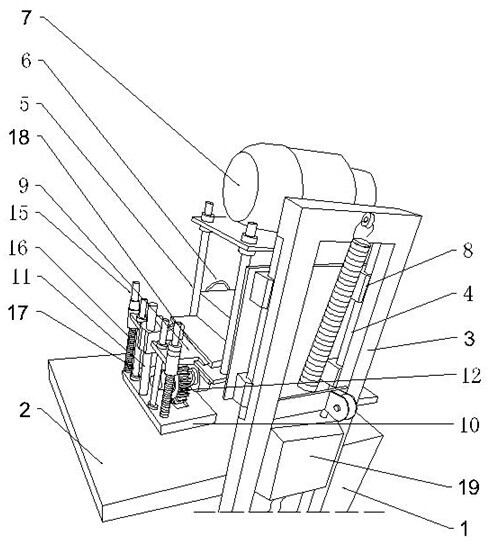

1.一种钢琴弦马加工装置,它包括有机架(1)以及安装在机架(1)上的加工平台(2),其特征在于:加工平台(2)一侧的机架(1)向上延伸形成升降柱(3),升降柱(3)前侧垂直装配有升降滑轨(4),升降滑轨(4)上设有升降架(5),升降架(5)顶部设有电机(7),电机(7)与升降架(5)底部的车削组件相连接提供动力,装配后的车削组件位于加工平台(2)上方,升降架(5)前侧设有与车削组件相配合的调节轮(6),升降架(5)后侧下方的加工平台(2)上设有吸尘箱(19);所述的所述的车削组件为两组,分别位于升降架(5)两端;所述的车削组件包括有铣刀滑座(9)、压板(10)、压板导柱(11)、铣刀(12)、压板复位导柱(15),其中,铣刀滑座(9)上部设有滑动凸块,并通过该滑动凸块活动装配在升降架(5)底部的滑槽(18)内;铣刀滑座(9)内设有滑块齿条(13),两组车削组件内的滑块齿条(13)均与连接在调节轮(6)上的间距调节盘(14)相啮合,调节盘(14)装配在升降架(5)内;铣刀滑座(9)外端延伸形成铣刀座,压板复位导柱(15)上部套装在铣刀座上,压板复位导柱(15)底部与压板(10)连接,压板复位导柱(15)上套装有复位弹簧(16),复位弹簧(16)一端与压板(10)抵触,另一端与铣刀座抵触,压板(10)顶部设有压板导柱(11),压板导柱(11)上部套装在铣刀座上,压板导柱(11)两侧的铣刀座上设有与压板(10)相连接的调节件(17)。

2.根据权利要求1所述的一种钢琴弦马加工装置,其特征在于:升降架(5)通过升降滑块(8)活动装配在升降滑轨(4)上。
