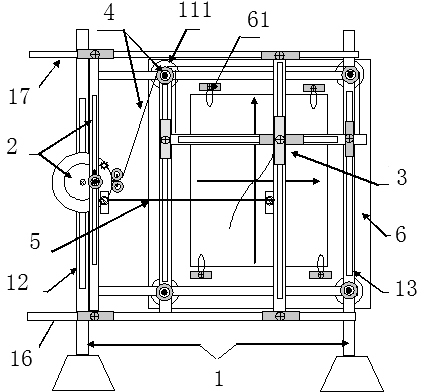

1.一种反正弦余弦函数演示及图像绘制仪,其特征在于：该绘制仪包括支架(1)、演示装置(2)、绘图机构(3)、连索(4)和画板(6)，所述支架(1)由地脚(11)、左立杆(12)、右立杆(13)、下横杆(14)、上横杆(15)、下滑道(16)、上滑道(17)和导杆(18)组成，左立杆(12)和右立杆(13)分别垂直固定在地脚(11)上，下横杆(14)和上横杆(15)分上下与左立杆(12)和右立杆(13)垂直固连；与下横杆(14)和上横杆(15)平行的下滑道(16)和上滑道(17)通过四根撑杆(110)分上下垂直固连在左立杆(12)和右立杆(13)上；含有内槽的导杆(18)垂直固连在下横杆(14)和上横杆(15)之间，在左立杆(12)上设有沟槽，右立杆(13)上有内滑槽，内滑槽内装有纵向滑块(39)；下滑道(16)和上滑道(17)上设有横向滑块(28)；导杆(18)上有滑槽，滑槽内装有纵向滑块(39)；与下横杆(14)和上横杆(15)垂直固连的四根支杆(19)后端设有用来安装画板(6)的吸盘(111)；演示装置(2)安装在左立杆(12)和下滑道(16)、上滑道(17)上；绘图机构(3)与右立杆(13)、下滑道(16)、上滑道(17)、导杆(18)相连；演示装置(2)通过连索(4)和拉杆(5)与绘图机构(3)相连。

2.根据权利要求1所述的反正弦余弦函数演示及图像绘制仪，其特征在于：演示装置(2)由绕线圆盘(21)、转盘(22)、转轴(23)、推杆(25)构成，绕线圆盘(21)与转盘(22)的盘面叠在一起固定在转轴(23)上，转轴(23)通过轴套固定在左立杆(12)上并与下横杆(14)垂直，绕线圆盘(21)的圆柱面处有线槽和接线孔(212)，盘面外边缘处装有显示灯(27)，转盘(22)的盘面外边缘处有垂直的曲柄(24)，曲柄(24)穿过推杆(25)上的沟槽(26)并能自由滑动，推杆(25)的两端分别与下滑道(16)、上滑道(17)上的横向滑块(28)相连，在推杆(25)与圆盘(21)、转轴(23)平行的位置记为零点，在零点处安装有标志灯(216)和手柄(210)，在零点上部安装夹具(211)。

3.根据权利要求1所述的反正弦余弦函数演示及图像绘制仪，其特征在于：绘图机构(3)由横向导杆(31)、纵向导杆(32)、销钉(35)、画笔(310)构成，横向导杆(31)、纵向导杆(32)的内槽中分别有横向滑块(28)和纵向滑块(39)，销钉(35)将横向导杆(31)中的横向滑块(28)和纵向导杆(32)中的纵向滑块(39)从前往后形成连杆机构；横向导杆(31)的两端分别与右立杆(13)和导杆(18)上的纵向滑块(39)相连；纵向导杆(32)的两端分别与下滑道(16)、上滑道(17)上的横向滑块(28)相连，纵向导杆(32)的中部有夹具(312)；在销钉(35)的后端安装画笔(310)，画笔(310)的支架上有调节弹簧(311)。
