1.一种球形MgO纳米颗粒的合成方法，其特征在于：采用软模板法制备前驱体，低温燃烧前驱体制备平均粒径<20nm的球形MgO纳米颗粒，其晶体结构为简单立方结构。

2.如权利要求1所述简单立方结构的球形MgO纳米颗粒的合成方法，其特征在于：具体步骤如下：（1）以镁盐和乙酰胺 C2H5NO为原料，聚乙二醇为软模板，根据各元素化学计量比，称取相应的镁盐和乙酰胺；再分别称取以上药品总质量0.1%~3%的表面活性剂和聚乙二醇；

（2）将称取的镁盐和乙酰胺、表面活性剂和聚乙二醇在配体中充分混合，反应物与配体的质量比为1：5~8，然后放置于磁力搅拌器中进行恒温搅拌，搅拌温度为40℃，搅拌时间为

8-10h，直至反应物与配体充分混合为止；其反应方程式如下：

2+ +

CH3CONH2+Mg →（CH3CO）2Mg+ NH2；

（3）将上述产物放置于干燥箱中60℃烘干，得到前驱物粉末；

（4）将前驱物粉末在马弗炉中煅烧，煅烧温度为250-350℃，燃烧时间为2~5小时，即得目标产物；

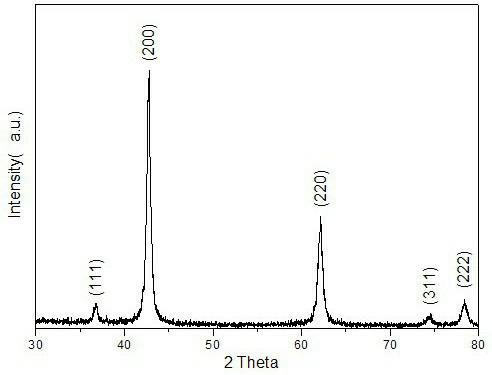

（5）产品检测：XRD测晶体结构，SEM/TEM测形貌及粒度。

3.如权利要求2所述的一种球形MgO纳米颗粒的合成方法，其特征在于步骤（1）中所述镁盐为Mg(CH3COO)2，所述表面活性剂为四聚丙烯基苯磺酸钠或十二烷基三甲基溴化铵。

4.如权利要求2所述的一种球形MgO纳米颗粒的合成方法，其特征在于步骤（2）中所述配体为无水乙醇或乙二醇。
