1.一种阻燃双马来酰亚胺树脂的制备方法，其特征在于包括如下步骤：

(1)在惰性气体保护、温度为25±5℃的条件下，按摩尔计，将100～110份顺丁烯二酸酐溶解于100～120份甲苯中，再逐滴加入到100份含氨基的三烷氧基硅烷溶液中，在

25±5℃的温度条件下反应0.5～1h，得到溶液A；

(2)按摩尔计，在溶液A中加入100～110份的催化剂无水氯化锌，升温至70～90℃，再逐滴加入80～100份封端剂六甲基二硅氮烷，滴加完毕后，在温度为70～90℃的条件下反应4～5h；经过滤，减压蒸馏，得到溶液B；

(3)按摩尔计，将溶液B、100～120份的去离子水和0～0.35份的催化剂N加入到

150～300份醇溶剂中，在温度为50～60℃的条件下恒温回流3～5h，反应完毕后，经抽滤、减压蒸馏、干燥，得到一种无卤无磷含硅阻燃剂；所述的催化剂N为有机酸对甲苯磺酸，无机酸盐酸或硫酸，有机碱四甲基氢氧化铵或四乙基氢氧化铵，无机碱氢氧化钠或氢氧化钾；

(4)按重量计，将100份双马来酰亚胺、0～80份二烯丙基苯基化合物、10～50份无卤无磷含硅阻燃剂混合，在温度为120～150℃的恒温条件下搅拌成透明液体，即为阻燃双马来酰亚胺树脂。

2.根据权利要求1所述的一种阻燃双马来酰亚胺树脂的制备方法，其特征在于：所述的醇溶剂为甲醇、乙醇、丙醇、正丁醇中的一种，或它们的任意组合。

3.根据权利要求1所述的一种阻燃双马来酰亚胺树脂的制备方法，其特征在于：所述的含氨基的三烷氧基硅烷为γ-氨丙基三乙氧基硅烷、γ-氨丙基三甲氧基硅烷中的一种，或它们的任意组合。

4.根据权利要求1所述的一种阻燃双马来酰亚胺树脂的制备方法，其特征在于：所述的惰性气体为氮气或氩气。

5.根据权利要求1所述的一种阻燃双马来酰亚胺树脂的制备方法，其特征在于：所述的双马来酰亚胺为N,N'-(4,4'-亚甲基二苯基)双马来酰亚胺、N,N'-4,4'-二苯醚双马来酰亚胺，或它们的组合。

6.根据权利要求1所述的一种阻燃双马来酰亚胺树脂的制备方法，其特征在于：所述的二烯丙基苯基化合物为2,2’-二烯丙基双酚A、2,2’-二烯丙基双酚S，或它们的组合。

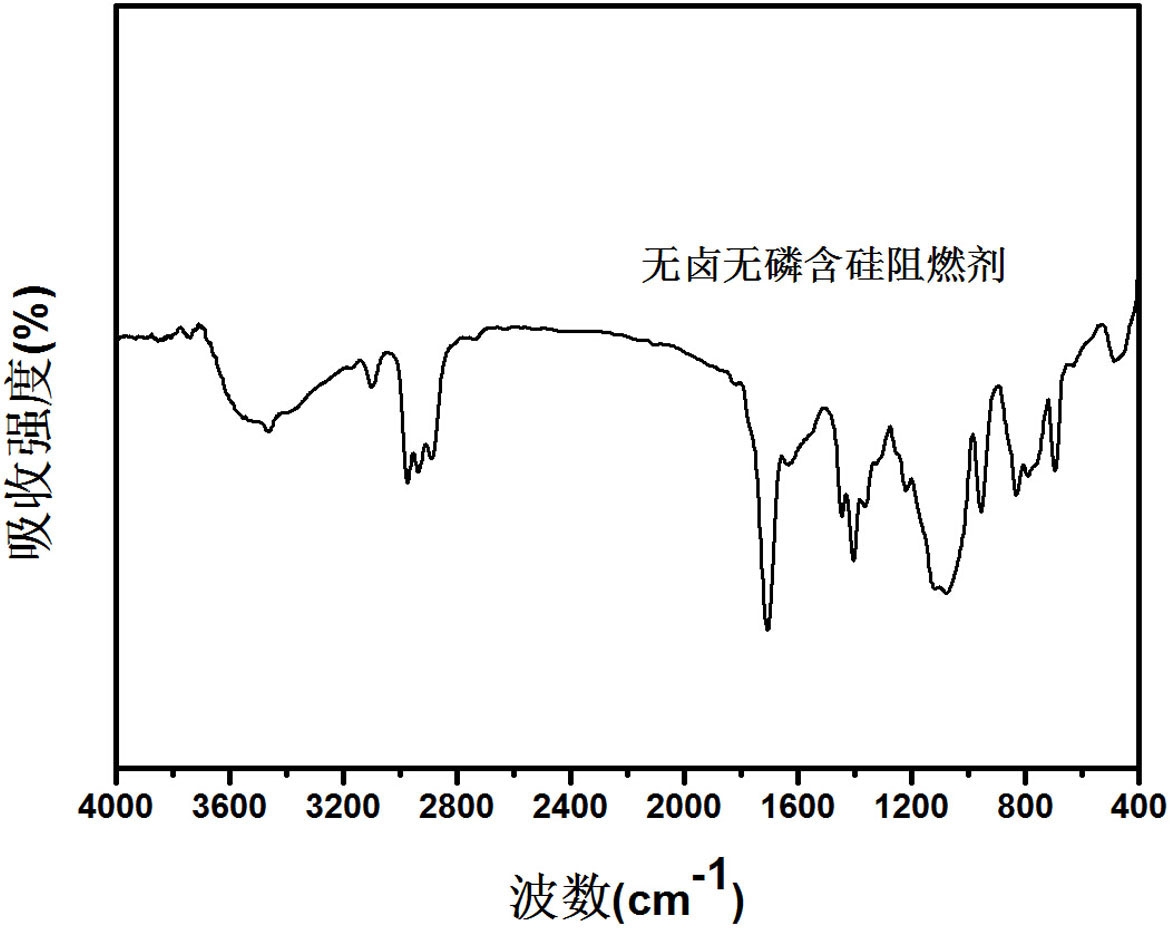

7.一种按权利要求1所述方法制备得到的阻燃双马来酰亚胺树脂，其特征在于：按重量计，它包括100份双马来酰亚胺、0～80份二烯丙基苯基化合物和10～50份无卤无磷含硅阻燃剂；所述的无卤无磷含硅阻燃剂为含多马来酰亚胺基团的超支化硅树脂，支化度为

0.5～0.6，分子量为2500～3400，常温下呈液体；它的结构为：；

其中：

。

8.根据权利要求7所述的一种阻燃双马来酰亚胺树脂，其特征在于：所述的双马来酰亚胺为N,N'-(4,4'-亚甲基二苯基)双马来酰亚胺、N,N'-4,4'-二苯醚双马来酰亚胺，或它们的组合。

9.根据权利要求7所述的一种阻燃双马来酰亚胺树脂，其特征在于：所述的二烯丙基苯基化合物为2,2’-二烯丙基双酚A、2,2’-二烯丙基双酚S，或它们的组合。
