专利号: 2014106911836
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

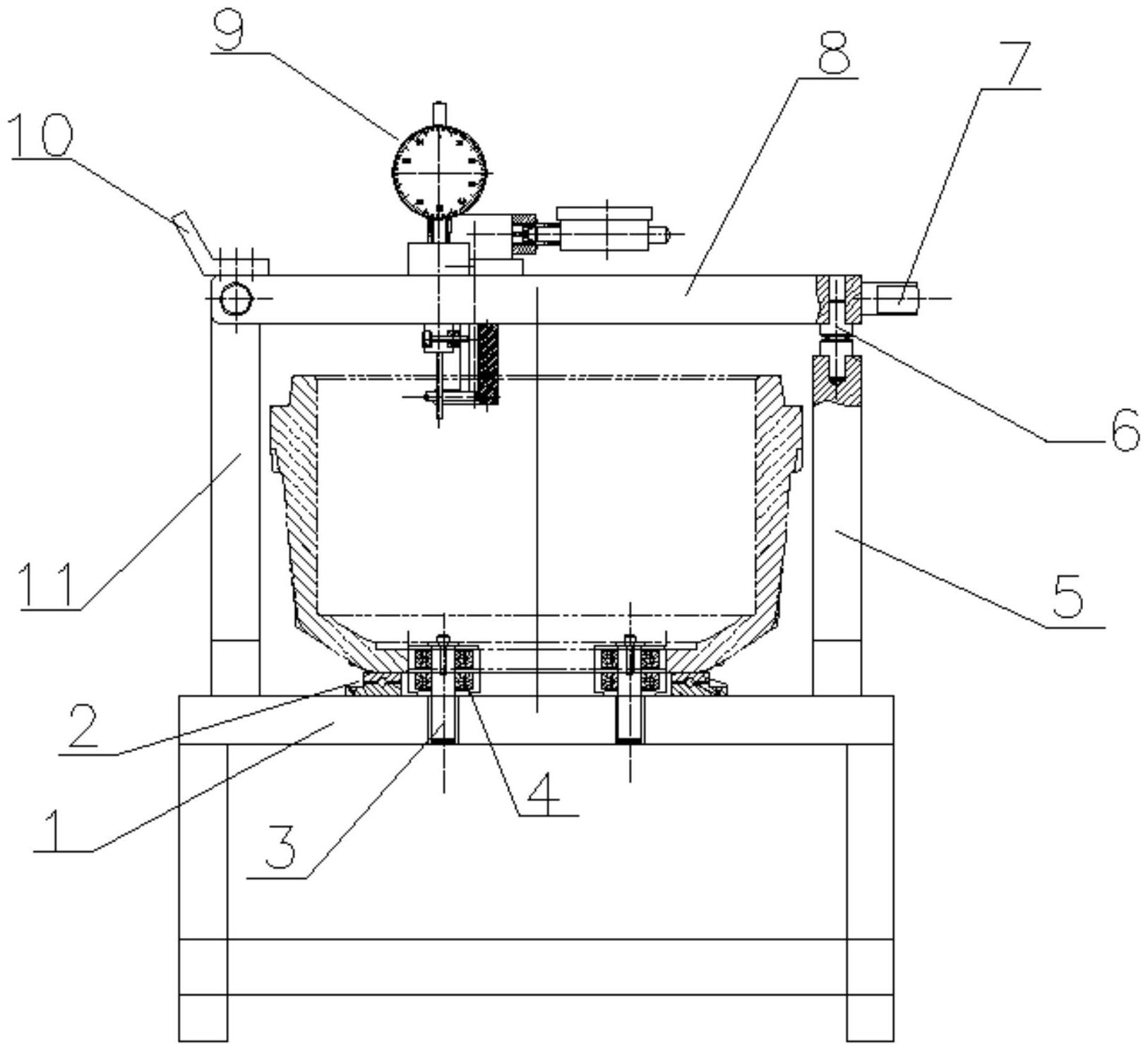

1.一种用于不同类型制动鼓的同轴度检测方法,其特征在于:使用一种用于不同类型制动鼓的同轴度检测装置完成检测,该同轴度检测装置包括工作台(1)、滚动支撑座(2)、内孔定位总成、翻板(8)和测量杆总成(9),所述的工作台(1)的中心处装有滚动支撑座(2),在工作台(1)的两侧平行设置有前定位板(5)和后定位板(11),所述的后定位板(11)的顶端与翻板(8)的一端铰接,翻板(8)的另一端装有定位针(6),所述的前定位板(5)的上端装有定位针套,翻板(8)与前定位板(5)通过定位针(6)、定位针套之间的配合进行定位连接;所述的测量杆总成(9)安装于翻板(8)上,用于对待检测的制动鼓进行检测;所述的内孔定位总成安装于工作台(1)上,用于对待检测的制动鼓内孔进行定位;其步骤为:步骤一、检测准备:

提起用于不同类型制动鼓的同轴度检测装置的手柄(7),带动定位针(6)与定位针套分离,同时使翻板(8)绕铰接点旋转,并通过旋转挡板(10)限制旋转位置;

步骤二、制动鼓定位:

将需要检测的制动鼓放在滚动支撑座(2)上,根据制动鼓内径大小选择内孔定位总成,通过定位柱销(3)将内孔定位总成安装于第一定位孔和第二定位孔中,并且使两个内孔定位柱(4)的外圆面均与制动鼓的内圆面接触,构成径向定位;

步骤三、对测量杆总成(9)定位:

提起手柄(7),使翻板(8)绕铰接点回转至水平位置,并确保定位针(6)与定位针套配合紧密,使测量杆总成(9)位于竖直方向并无法晃动;

步骤四、调节测量杆(908):

通过改变调整销(904)和弹簧导正销(910)的深度限制测量杆(908)的转动范围,使测量杆(908)的触头与制动鼓制动面内孔紧密接触;

步骤五、完成检测:

旋转制动鼓,使制动鼓在端面滚动座(201)上转动,观测百分表(901)的数值变化,通过数据分析得出检测结果,取出制动鼓,进行下一轮检测。

2.根据权利要求1所述的一种用于不同类型制动鼓的同轴度检测方法,其特征在于:所述的步骤四还包括通过锁紧螺杆(905)对调节导杆(903)的高度调节。

3.根据权利要求2所述的一种用于不同类型制动鼓的同轴度检测方法,其特征在于:所述的测量杆总成(9)包括百分表(901)、百分表固定夹(902)、调节导杆(903)、锁紧螺杆(905)、测杆销(906)、表座(907)和测量杆(908),其中:在翻板(8)一侧开设有垂直翻板(8)端面的测量杆安装孔,该测量杆安装孔内安装有表座(907),并在表座(907)的肩部通过螺栓与翻板(8)固连,所述的表座(907)套装在调节导杆(903)外周,且表座(907)与调节导杆(903)滑动连接,在表座(907)上侧开设有螺纹孔,锁紧螺杆(905)通过该螺纹孔固定调节导杆(903);所述的调节导杆(903)的上端安装有百分表固定夹(902),所述的百分表(901)通过该百分表固定夹(902)安装在调节导杆(903)上;在调节导杆(903)的内部开设有通孔,在该通孔内装有测量杆(908),在测量杆(908)的中部开设有销孔,测杆销(906)穿过该销孔使测量杆(908)与调节导杆(903)铰接,所述的测量杆(908)的一端与百分表(901)的触头相接触,测量杆(908)的另一端设置成L型伸出调节导杆(903)的下端,并在测量杆(908)L型端的头部设有球形触头,该球形触头用于与待检测的制动鼓的制动面相接触。

4.根据权利要求2所述的一种用于不同类型制动鼓的同轴度检测方法,其特征在于:所述的内孔定位总成包括定位柱销(3)和内孔定位柱(4),其中:所述的定位柱销(3)的一端安装有轴承,内孔定位柱(4)套装在轴承外圈上;在工作台(1)上开设有第一定位孔和第二定位孔,所述的第一定位孔和第二定位孔对称分布在滚动支撑座(2)的同一直径线上,所述定位柱销(3)安装在第一定位孔和第二定位孔中,且该定位柱销(3)与第一定位孔、第二定位孔间隙配合,形成拆卸式内孔定位总成。

5.根据权利要求3所述的一种用于不同类型制动鼓的同轴度检测方法,其特征在于:所述的调节导杆(903)上还装有调整销(904)和弹簧导正销(910),所述的调整销(904)安装在调节导杆(903)上端与百分表(901)相对的一侧,所述的弹簧导正销(910)安装在调节导杆(903)上端与百分表(901)相同的一侧,弹簧导正销(910)朝向测量杆(908)的一端装有弹簧(909),通过调节弹簧导正销(910)改变弹簧(909)对测量杆(908)的压力。

6.根据权利要求5所述的一种用于不同类型制动鼓的同轴度检测方法,其特征在于:所述的翻板(8)位于前定位板(5)一端的端面上装有手柄(7);该翻板(8)与后定位板(11)铰接端的上表面装有旋转挡板(10),该旋转挡板(10)两侧形成一折角,折角一侧通过螺钉固连在翻板(8)上,且折角顶点与后定位板(11)的外侧面位于同一平面上。

7.根据权利要求6所述的一种用于不同类型制动鼓的同轴度检测方法,其特征在于:所述的滚动支撑座(2)包括端面滚动座(201)、钢球(202)和滚动底座(203),所述的滚动底座(203)设在工作台(1)的上表面中心处,并通过螺栓把滚动底座(203)固定在工作台(1)上,所述的端面滚动座(201)下侧和滚动底座(203)的上侧都设有环形凹槽,在该环形凹槽内装有钢球(202),用于使端面滚动座(201)绕滚动底座(203)的中心轴转动。
