专利号: 201410698022X
申请人: 太仓市锐杰实验仪器制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

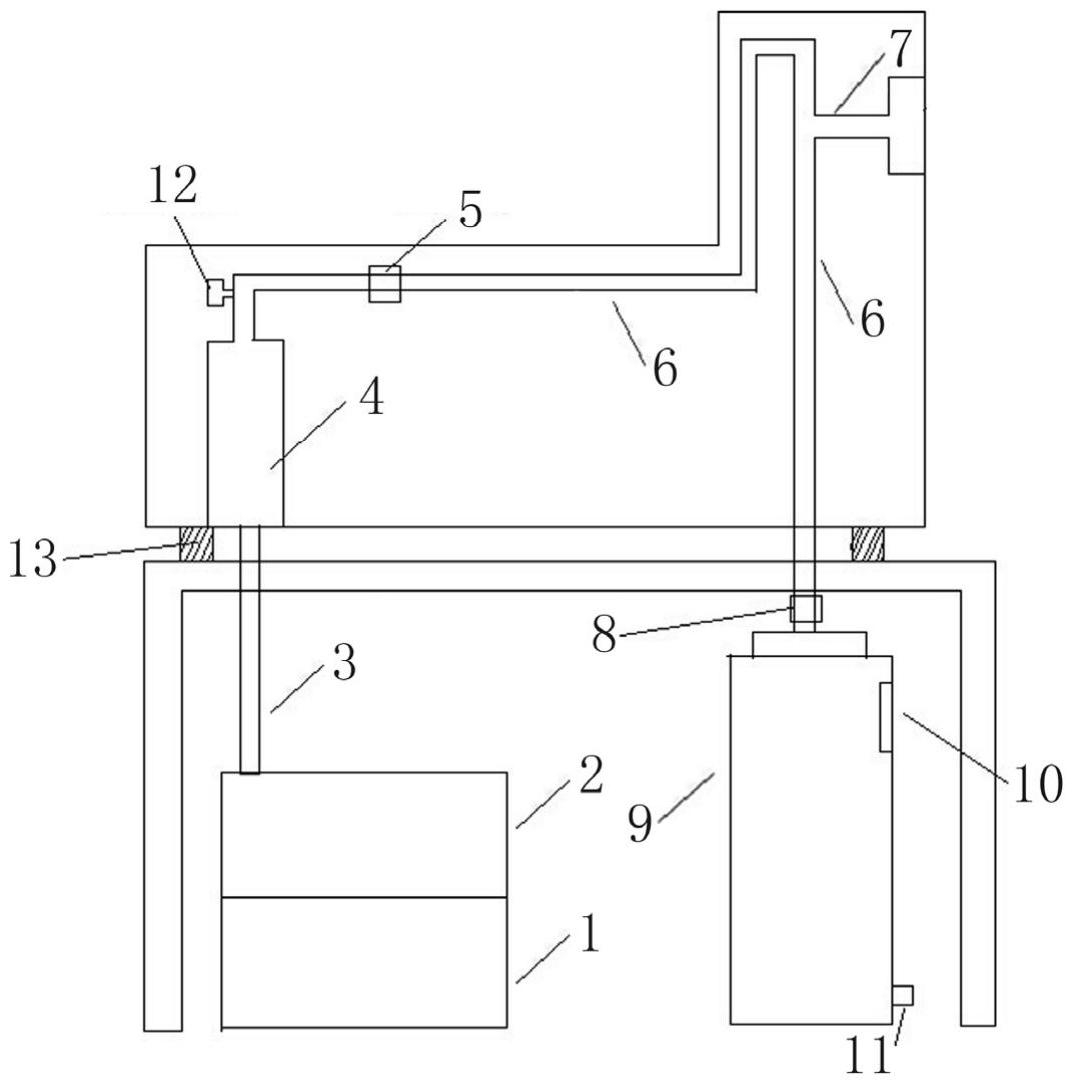

1.一种抗高速粒子冲击测试仪,其特征在于,包括氮气发生器(1)、氮气增压装置(2)、导气管(3)、高压氮气储存罐(4)、高速电磁阀(5)、发射管(6)、防掉落装置(7)、测速装置(8)以及测试箱(9),其中:所述氮气发生器(1)与所述氮气增压装置(2)连通,所述氮气增压装置(2)用于将所述氮气发生器(1)产生的氮气增压;

所述氮气增压装置(2)通过导气管(3)与所述高压氮气储存罐(4)连通;

所述高压氮气储存罐(4)通过所述发射管(6)与所述测试箱(9)连通;

所述发射管(6)靠近所述高压氮气储存罐(4)的一端安装有所述高速电磁阀(5),在靠近所述测试箱(9)的一端安装有所述测速装置(8),在所述高速电磁阀(5)与所述测速装置(8)之间安装有所述防掉落装置(7);

所述防掉落装置(7)包括粒子保持装置(71)和粒子推送装置(72),所述粒子保持装置(71)和所述粒子推送装置(72)契合,所述粒子保持装置(71)为中空部件,一端包括塑料部件(711)和塑料部件外围的第一磁铁(712),并且所述塑料部件(711)和第一磁铁(712)位于所述发射管(6)内,所述粒子保持装置(71)的另一端设有粒子推入口(714),所述粒子推送装置(72)包括可推入到粒子保持装置(71)中空腔的凸出部分(722)、基板(725)以及位于所述凸出部分(722)和所述基板(725)之间的用于固定所述粒子推送装置(72)的中间部分(723),所述凸出部分(722)的前端设有第二磁铁(721),其中所述第一磁铁(712)的数量为3块,3块第一磁铁均匀布置在所述塑料部件的外围;

所述测试箱(9)内部中空,其包括待测物夹持装置(10)和抽真空连接管(11),所述测试箱(9)上还设有夹持装置推入口,所述抽真空连接管(11)与所述发射管(6)连通。

2.根据权利要求1所述的抗高速粒子冲击测试仪,其特征在于,所述高压氮气储存罐(4)与所述高速电磁阀(5)之间设有压力传感器(12)。

3.根据权利要求1所述的抗高速粒子冲击测试仪,其特征在于,所述高速粒子是钢珠。

4.根据权利要求3所述的抗高速粒子冲击测试仪,其特征在于,所述钢珠的直径为6mm。

5.根据权利要求1所述的抗高速粒子冲击测试仪,其特征在于,所述塑料部件(711)的材料是硬质尼龙。

6.根据权利要求1所述的抗高速粒子冲击测试仪,其特征在于,所述粒子保持装置(71)和所述粒子推送装置(72)之间通过螺纹连接。

7.根据权利要求1所述的抗高速粒子冲击测试仪,其特征在于,所述中间部分(723)以及所述基板(725)上设有密封槽(724),所述密封槽(724)内设有密封圈。

8.根据权利要求1所述的抗高速粒子冲击测试仪,其特征在于,所述高速电磁阀(5)的切换频率高于250Hz。

9.根据权利要求1所述的抗高速粒子冲击测试仪,其特征在于,所述待测物夹持装置(10)包括面板(101)、铰接在面板上的一对悬臂(102)以及安装在所述悬臂(102)上的夹持片(103),所述悬臂(102)之间安装有弹簧(104),所述面板(101)和测试箱之间设有密封条。

10.根据权利要求9所述的抗高速粒子冲击测试仪,其特征在于,所述夹持片(103)上设有硅胶触点。
