1.一种具有棉花状结构的BiOCl光催化剂，其特征在于BiOCl光催化剂具有超薄纳米片堆垛而成的棉花状结构，所述超薄纳米片的横向尺寸是50-500nm，厚度尺寸是2-12nm；吸收波长为370nm，禁带宽度为3.35eV；其能够利用染料光敏机制把光响应范围拓宽到可见光领域，在可见光下实现对目标污染物甲基橙的降解，降解率为91.5％/180min；所述具有棉花状结构的BiOCl光催化剂制备方法具体包括以下工艺步骤：(1)称取5-20mmol的Bi2O3粉末放入烧杯中，在烧杯上面覆盖保鲜膜并中间穿孔，然后以

1-5ml/min的速率缓慢滴入10-60ml盐酸，常温20-25℃下磁力搅拌5-20min，使Bi2O3粉末由黄色逐渐变成白色并充分溶解，得到BiCl3-HCl透明溶液；

(2)继续磁力搅拌下，从保鲜膜的孔洞中以0.5-2ml/min的速率将分析纯25-28wt％氨水30ml缓慢滴入BiCl3-HCl透明溶液中，调节BiCl3-HCl透明溶液的pH值为2-11得到白色浑浊液体，然后在烧杯上覆盖保鲜膜保持密封，将所得白色浑浊液体继续恒温30-60℃搅拌

20-60min，得到白色胶状物；

(3)将所得白色胶状物在6000-8000r/min下离心分离4-6min，用二次蒸馏水和分析纯>

99.7wt％乙醇分别单独洗涤离心后的产物3次，再用无水乙醇洗涤一次后将产物倒在培养皿里，在培养皿上端覆盖保鲜膜并开小孔，将培养皿置于烘箱里控温40-100℃条件下干燥

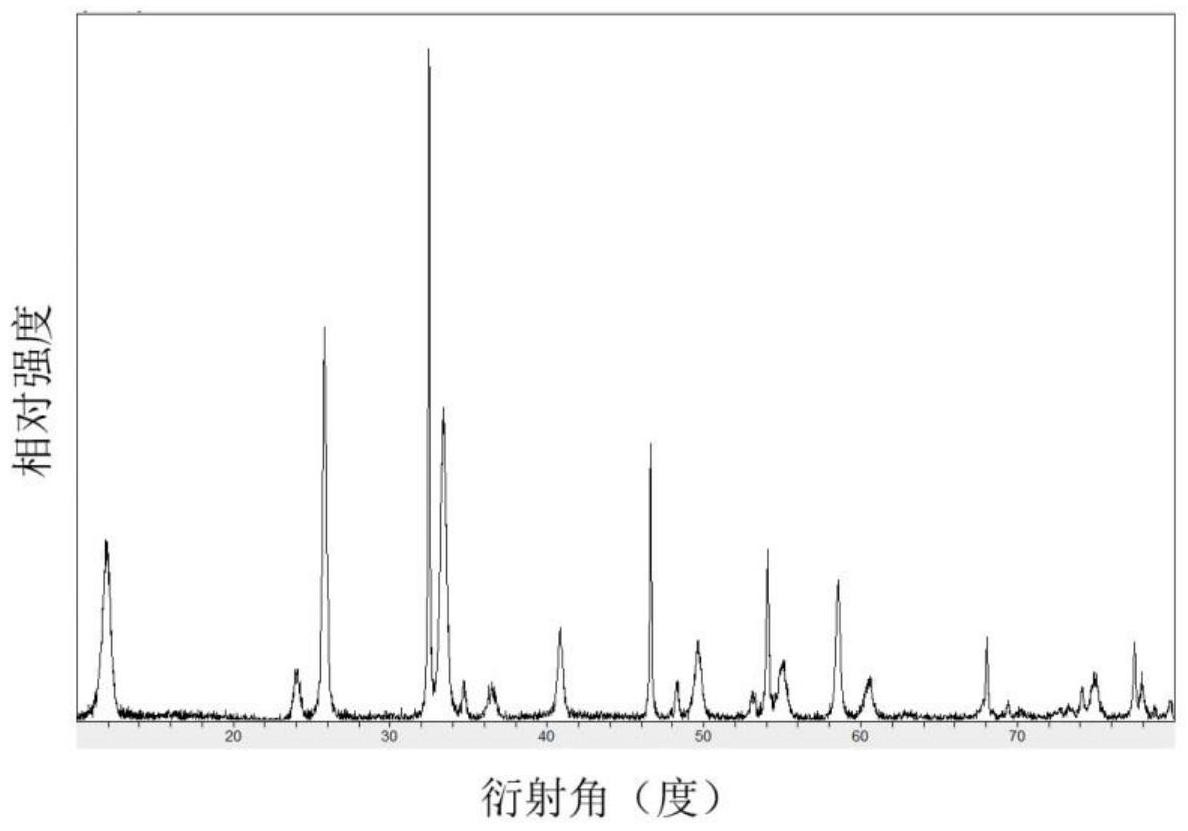

6-20h，得到乳白色粉末状BiOCl光催化剂。
