1.提高超疏水木材化学稳定性的方法，其特征在于提高超疏水木材化学稳定性的方法是通过下述步骤实现的：步骤一、将30mL无水乙醇、10mL钛酸丁酯和2mL冰醋酸混匀搅拌，逐滴滴加pH缓冲溶液，所述pH缓冲溶液由0.5mL硝酸、10mL无水乙醇和3mL去离子水配制，滴加完毕后室温下搅拌1h，静置24h，得到二氧化钛前驱体溶液；

步骤二、取1g工业碳酸钙溶解于150mL去离子水中，室温下磁力搅拌0.5h，然后缓慢滴加20mL二氧化钛前驱体溶液，磁力搅拌3h，随后静置24h，得到乳浊液；

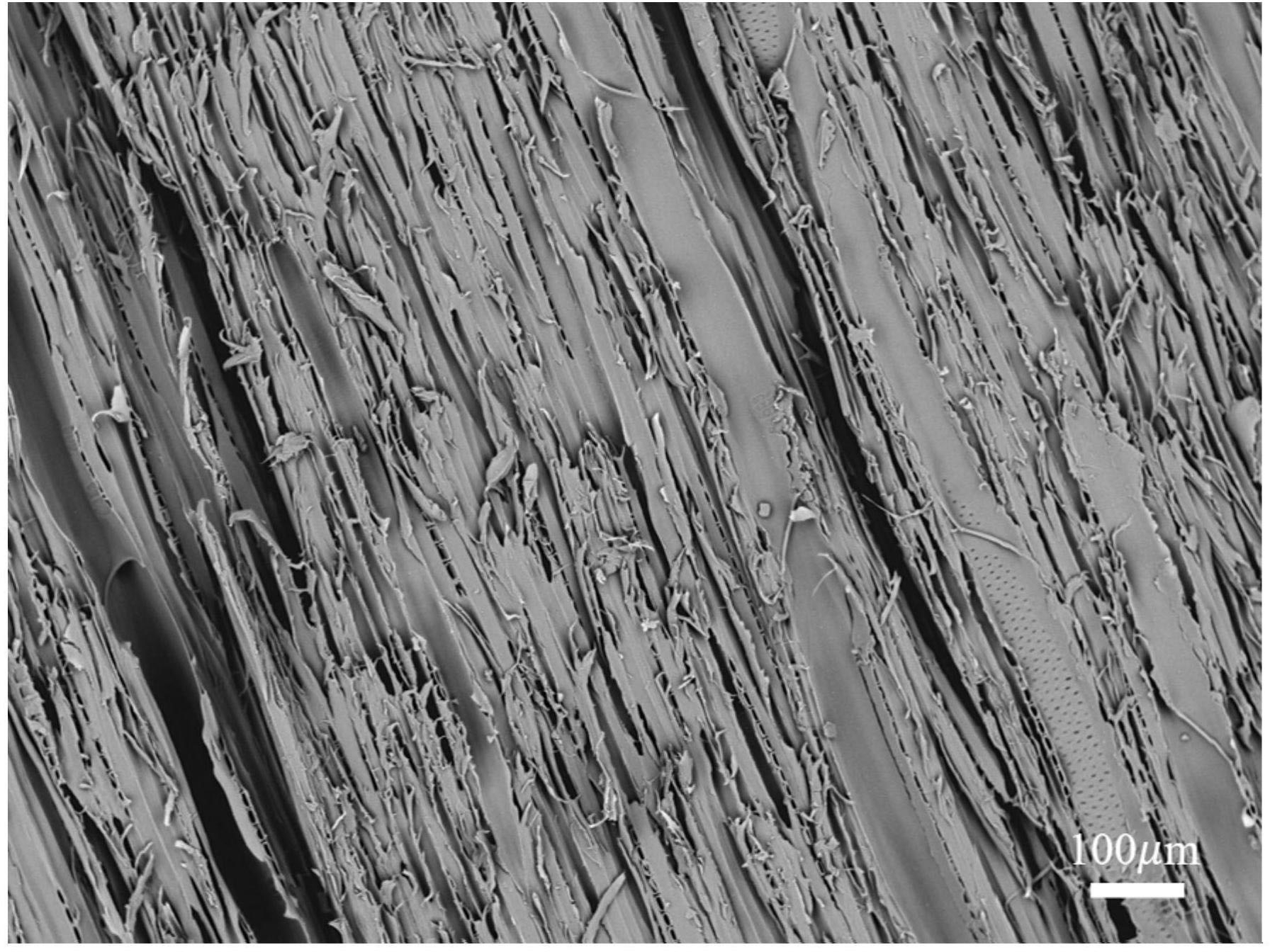

步骤三、木材依次用去离子水、无水乙醇、去离子水冲洗；

步骤四、然后浸泡于步骤二获得的乳浊液中，烘干；

步骤五、重复步骤四的操作数次；

步骤六、然后用60℃的浓度为1.5％～2％(m/v)硬脂酸乙醇溶液浸泡，干燥，即实现了提高超疏水木材的化学稳定性。

2.根据权利要求1所述的提高超疏水木材化学稳定性的方法，其特征在于步骤三所述的木材为松木、桦木、楸木、红橡、白橡、柞木、水曲柳、榆木或杨木。

3.根据权利要求1所述的提高超疏水木材化学稳定性的方法，其特征在于步骤一滴加速度为1～2滴/s。

4.根据权利要求1所述的提高超疏水木材化学稳定性的方法，其特征在于步骤二滴加速度为≤1滴/s。

5.根据权利要求1所述的提高超疏水木材化学稳定性的方法，其特征在于步骤四所述的浸泡时间为24h。

6.根据权利要求1所述的提高超疏水木材化学稳定性的方法，其特征在于步骤四在

60℃条件下烘干0.5h～1h。

7.根据权利要求1所述的提高超疏水木材化学稳定性的方法，其特征在于步骤五所述重复次数为3～4次。

8.根据权利要求1所述的提高超疏水木材化学稳定性的方法，其特征在于步骤六所述的浸泡时间为5h～6h。

9.根据权利要求1所述的提高超疏水木材化学稳定性的方法，其特征在于步骤六在

50～70℃条件下干燥1h～2h。
