专利号: 2014107078492
申请人: 重庆和航科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

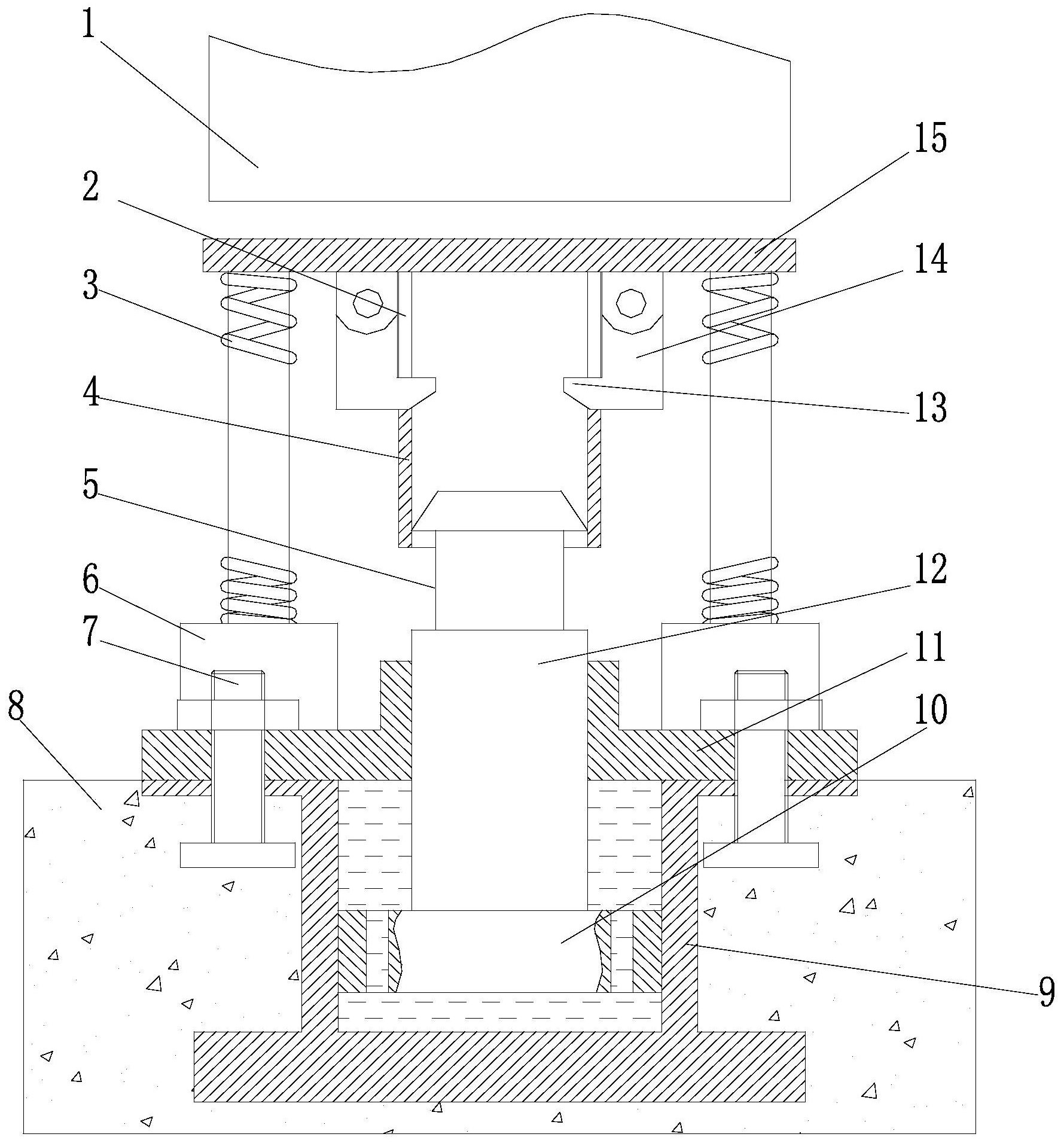

1.一种具有变阻尼力的电梯缓冲系统,其特征在于:包括固定设置于电梯井底部用于防止电梯厢体刚性触底缓冲组件;所述缓冲组件包括设置于基础上的缓冲弹簧和支撑于缓冲弹簧顶部的缓冲板,所述缓冲板正对电梯厢体底部,所述缓冲弹簧为变节距弹簧;

还包括还原阻尼组件;所述还原阻尼组件包括缸体、阻尼活塞和与阻尼活塞固定连接的活塞杆,所述活塞杆在缓冲组件被电梯厢体压缩后至回弹行程之间与缓冲组件接合,由阻尼活塞对缓冲组件形成还原阻尼;与活塞杆相对在所述缓冲板上设有导向套和用于与活塞杆接合的还原阻尼力接合件,所述导向套以可轴向导向的方式外套于活塞杆,所述还原阻尼力接合件在缓冲弹簧被电梯厢体压缩至回弹行程之间与活塞杆接合,所述活塞常态接近缸体底部。

2.根据权利要求1所述的具有变阻尼力的电梯缓冲系统,其特征在于:所述缓冲弹簧的节距由下向上逐渐变大。

3.根据权利要求1所述的具有变阻尼力的电梯缓冲系统,其特征在于:还原阻尼力接合件为以可沿活塞杆径向摆动的方式铰接于缓冲板上的接合杆,接合杆下端设有向内延伸的接合凸台,所述活塞杆上开有用于在接合杆下行后与接合凸台形成搭扣的接合凹槽;所述导向套上设有至少可用于径向通过接合凸台的通槽。

4.根据权利要求3所述的具有变阻尼力的电梯缓冲系统,其特征在于:接合杆通过重力垂直向下,接合凸台向内延伸入导向套并延伸距离使接合凸台内端部能够伸入接合凹槽;

所述导向套上用于通过接合凸台的通槽在导向套的切向对接合凸台形成限位。

5.根据权利要求3所述的具有变阻尼力的电梯缓冲系统,其特征在于:所述接合凸台下端面为由外向内向上倾斜的斜面,所述活塞杆顶端为锥台结构。

6.根据权利要求3所述的具有变阻尼力的电梯缓冲系统,其特征在于:所述接合凹槽为环绕活塞杆的环形槽。

7.根据权利要求3所述的具有变阻尼力的电梯缓冲系统,其特征在于:所述接合凹槽的下边沿低于缓冲弹簧极限压缩时接合凸台的轴向位置。
