专利号: 2014107091694
申请人: 江苏亘德科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

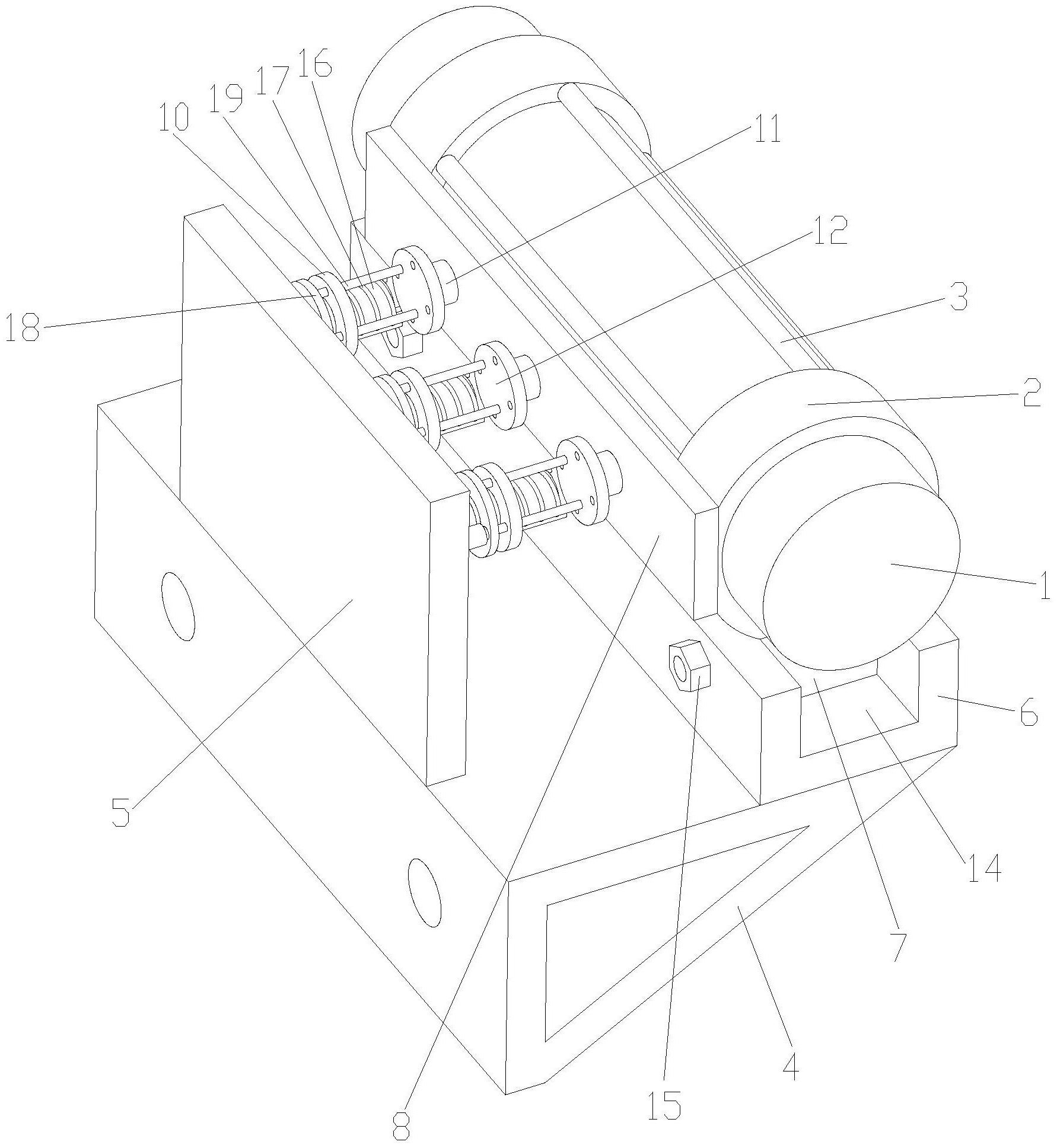

1.一种便于拆装的用于支撑变压器储油柜的支撑结构,包括储油柜上设有的两个固定圆环,所述两个固定圆环之间通过加固支柱焊接固定,其特征在于:还包括支撑架、固定板、固定座、下固定块、侧板固定块、第一气缸、第一连接法兰、固定柱、第二连接法兰、缓冲吸震装置、第二气缸和连接装置;所述固定板和固定座分别设置在支撑架上表面的左右两端;

所述下固定块设置在储油柜的下方;所述下固定块与两个固定圆环相连接;所述下固定块与固定座固定;所述侧板固定块设置在储油柜靠固定板侧部;所述侧板固定块与两个固定圆环相连接;所述固定板面向储油柜的面上固定设有多个第一气缸;所述第一气缸的伸缩杆端部设有第一连接法兰;所述侧板固定块上固定设有多个第一固定柱;所述第一固定柱的端部设有第二连接法兰;所述缓冲吸震装置位于第一连接法兰与第二连接法兰之间;所述第二气缸围绕第一气缸环形阵列有多个;所述第二气缸与固定板相固定;所述第二气缸的伸缩杆端部设有连接装置;所述第一气缸启动,推动第一气缸的伸缩杆伸出,带动第一连接法兰向第二连接法兰移动,第二气缸启动,推动第二气缸的伸缩杆伸出,带动连接装置连接第一连接法兰和第二连接法兰。

2.根据权利要求1所述的便于拆装的用于支撑变压器储油柜的支撑结构,其特征在于:所述缓冲吸震装置包括第二固定柱和弹簧;所述第二固定柱设置在第一连接法兰的端部;所述第一气缸启动后,所述第二固定柱与第二连接法兰之间留有间隙;所述弹簧套在第二固定柱外;所述弹簧的一端固定在第一连接法兰的端部,另一端与第二连接法兰相接触。

3.根据权利要求2所述的便于拆装的用于支撑变压器储油柜的支撑结构,其特征在于:所述连接装置包括固定盘和连接杆;所述固定盘的一端与第二气缸的伸缩杆端部固定,另一端与连接杆固定;所述连接杆用于连接第一连接法兰和第二连接法兰。

4.根据权利要求3所述的便于拆装的用于支撑变压器储油柜的支撑结构,其特征在于:所述固定座上设有凹槽;所述下固定块设置在凹槽内;所述下固定块与固定座通过第二紧固件固定。

5.根据权利要求1~4之一所述的便于拆装的用于支撑变压器储油柜的支撑结构,其特征在于:所述支撑架为三角支撑架。
