专利号: 2014107210373
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

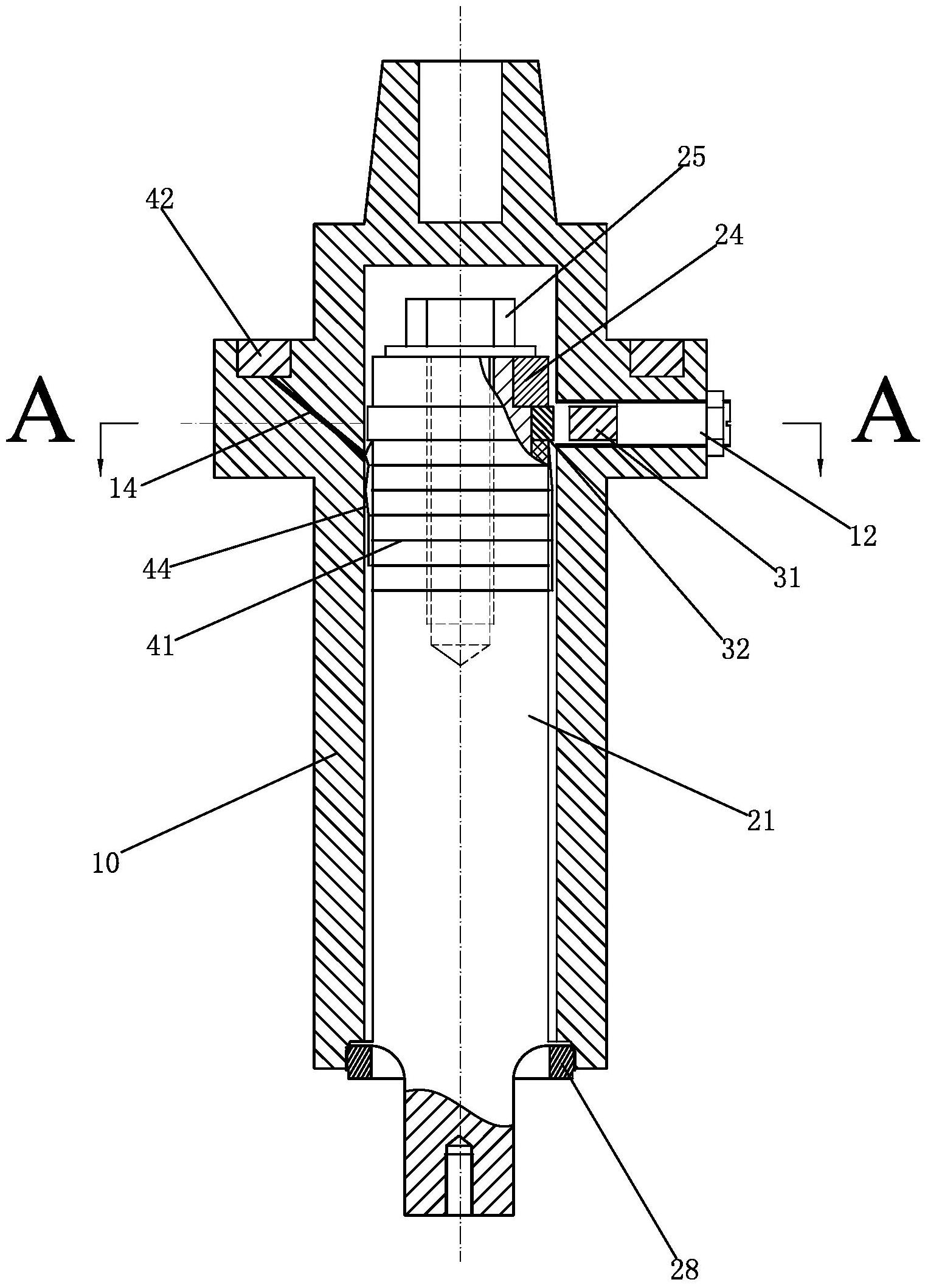

1.可调式磁块磁力支承旋转超声刀柄,旋转超声刀柄包括机床、转动装接在机床的刀柄壳体(10)和装接在刀柄壳体(10)内的超声波系统,超声波系统包括变幅杆(21),变幅杆(21)之前端与刀柄壳体(10)相固定连接,其特征在于:旋转超声刀柄还包括活动装接在刀柄壳体(10)的若干块状磁铁(31)和固定装接在变幅杆(21)之后端的环形磁铁(32),若干块状磁铁(31)环形间隔布置在环形磁铁(32)之外周,且块状磁铁(31)之内面之极性与环形磁铁(32)之外周面之极性相同,通过块状磁铁(31)与环形磁铁(32)同性相斥的作用以使变幅杆(21)之后端与刀柄壳体(10)之间在径向上能无接触的相对固定,同时调整块状磁铁(31)以改变块状磁铁(31)与环形磁铁(32)之间的间距进而调整块状磁铁(31)与环形磁铁(32)之间的磁力大小;所述刀柄壳体(10)设有若干贯穿刀柄壳体(10)内外且环形间隔布置的第一螺孔(11),第一螺孔(11)之内端与环形磁铁(32)相对应,另设有若干调节螺栓(12),一个块状磁铁(31)固定粘接在一个调节螺栓(12)上,调节螺栓(12)与第一螺孔(11)相螺接配合;所述超声波系统还包括压电陶瓷(41),变幅杆(21)之后端外周设有第一台阶面(22)和第二台阶面(23),压电陶瓷(41)下端面与第一台阶面(22)相靠接,环形磁铁(32)套接在变幅杆(21)外且其底端面与压电陶瓷(41)上端面相靠接,另设有固定套(24)和锁固件(25),固定套(24)套接在变幅杆(21)外且其底端面与第二台阶面(23)和环形磁铁(32)之顶端面相靠接,锁固件(25)将固定套(24)、环形磁铁(32)和变幅杆(21)锁接在一起。

2.根据权利要求1所述的可调式磁块磁力支承旋转超声刀柄,其特征在于:所述刀柄壳体(10)之前端内壁设有第三台阶面(13),所述变幅杆(21)之前端外周设有凸环(27),凸环(27)之顶端面与第三台阶面(13)相靠接,另设有固定盖(28),该固定盖(28)抵靠在凸环(27)之底端面且与刀柄壳体(10)之内壁相紧配合。

3.根据权利要求1所述的可调式磁块磁力支承旋转超声刀柄,其特征在于:所述超声波系统还包括压电陶瓷(41)、第一感应线圈、第二感应线圈(42)和导线(44),压电陶瓷(41)装接在变幅杆(21)上,第一感应线圈装接在机床上,第二感应线圈(42)装接在刀柄壳体(10)上且与第一感应线圈相对应,导线(44)连接压电陶瓷(41)和第二感应线圈(42),第一感应线圈将超声波能量传递至第二感应线圈(42),第二感应线圈(42)通过导线(44)将超声波能量传递至压电陶瓷(41)以使压电陶瓷(41)产生超声振动进而使变幅杆(21)产生超声振动。

4.根据权利要求3所述的可调式磁块磁力支承旋转超声刀柄,其特征在于:所述第二感应线圈(42)套接在刀柄壳体(10)之后端部,刀柄壳体(10)后端开设贯穿刀柄壳体(10)内外的导线孔(14),导线(44)穿过导线孔(14)。
