专利号: 2014107223763
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

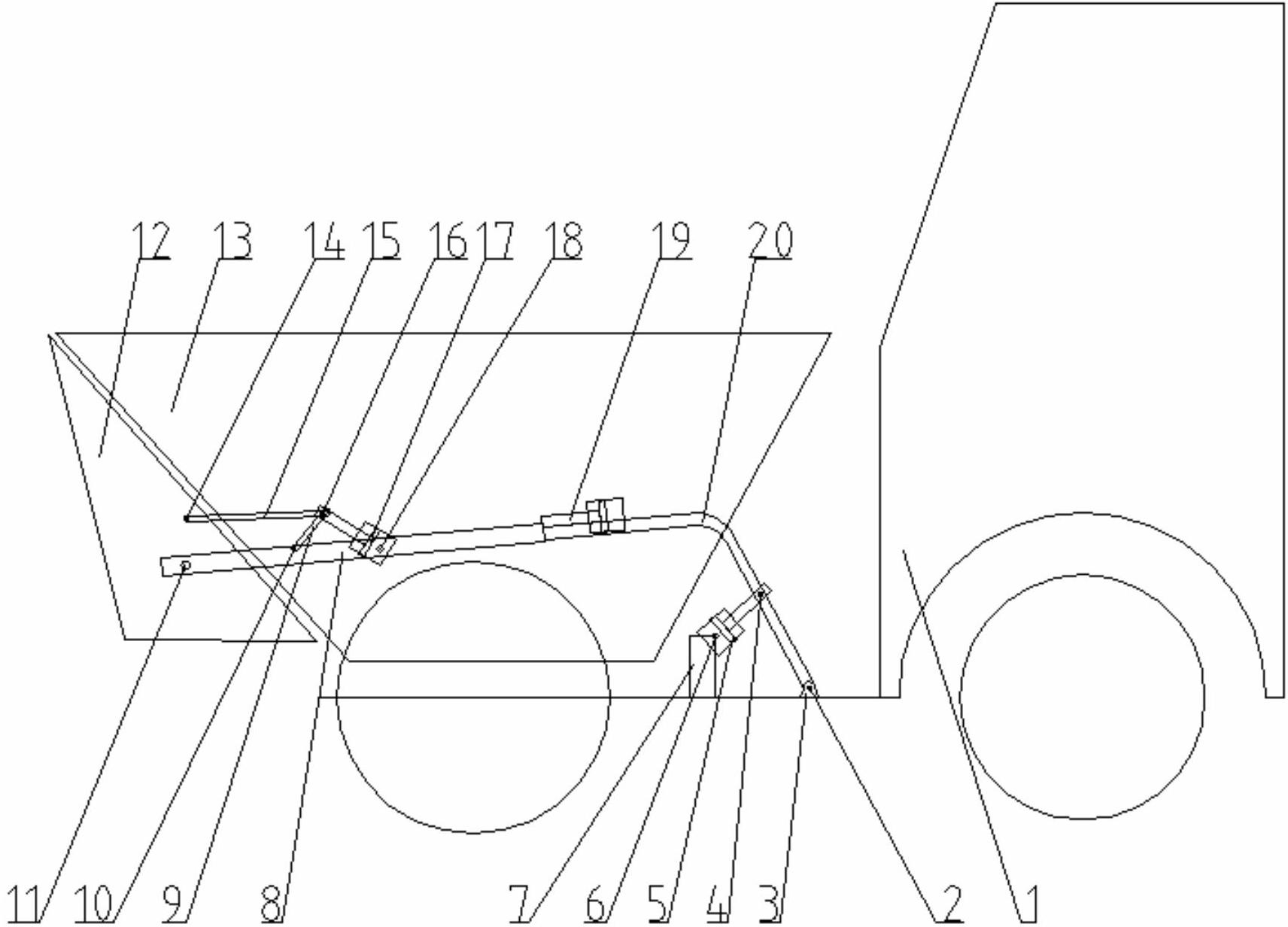

1.一种液压缸控制的小铲斗自动装载物品的翻斗车,包括底部装有行走轮的车体(1)和大铲斗(13),其特征在于,大铲斗(13)的前端设有小铲斗(12),小铲斗(12)与伸缩杆外杆(8)铰接,伸缩杆外杆(8)另一端内套有V字形伸缩杆内杆(20),伸缩杆外杆(8)与V字形伸缩杆内杆(20)之间安装有第三液压缸(19),V字形伸缩杆内杆(20)的另一端与位于大铲斗(13)后侧的第一支座(3)铰接,V字形伸缩杆内杆(20)在靠近第一支座(3)的后段部与连接轴(21)的端部铰接,连接轴(21)的中部与安装在车体上的第一液压缸(5)推杆连接;所述伸缩杆外杆(8)的中部与第二液压缸(17)的底座铰接,第二液压缸(17)的推杆同时与第二连杆(15)和第一连杆(9)铰接,第二连杆(15)另一端与小铲斗(10)的中部铰接,第一连杆(9)另一端与伸缩杆外杆(8)铰接,该铰接点位于第二液压缸(17)与小铲斗(10)之间。

2.根据权利要求1所述液压缸控制的小铲斗自动装载物品的翻斗车,其特征在于,所述第一液压缸(5)底座与固定在车体上的焊接块(7)铰接。

3.根据权利要求1所述液压缸控制的小铲斗自动装载物品的翻斗车,其特征在于,在大铲斗(11)的两侧对称设置连接轴(21)相连接的所有杆件。
