专利号: 2014107224130
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

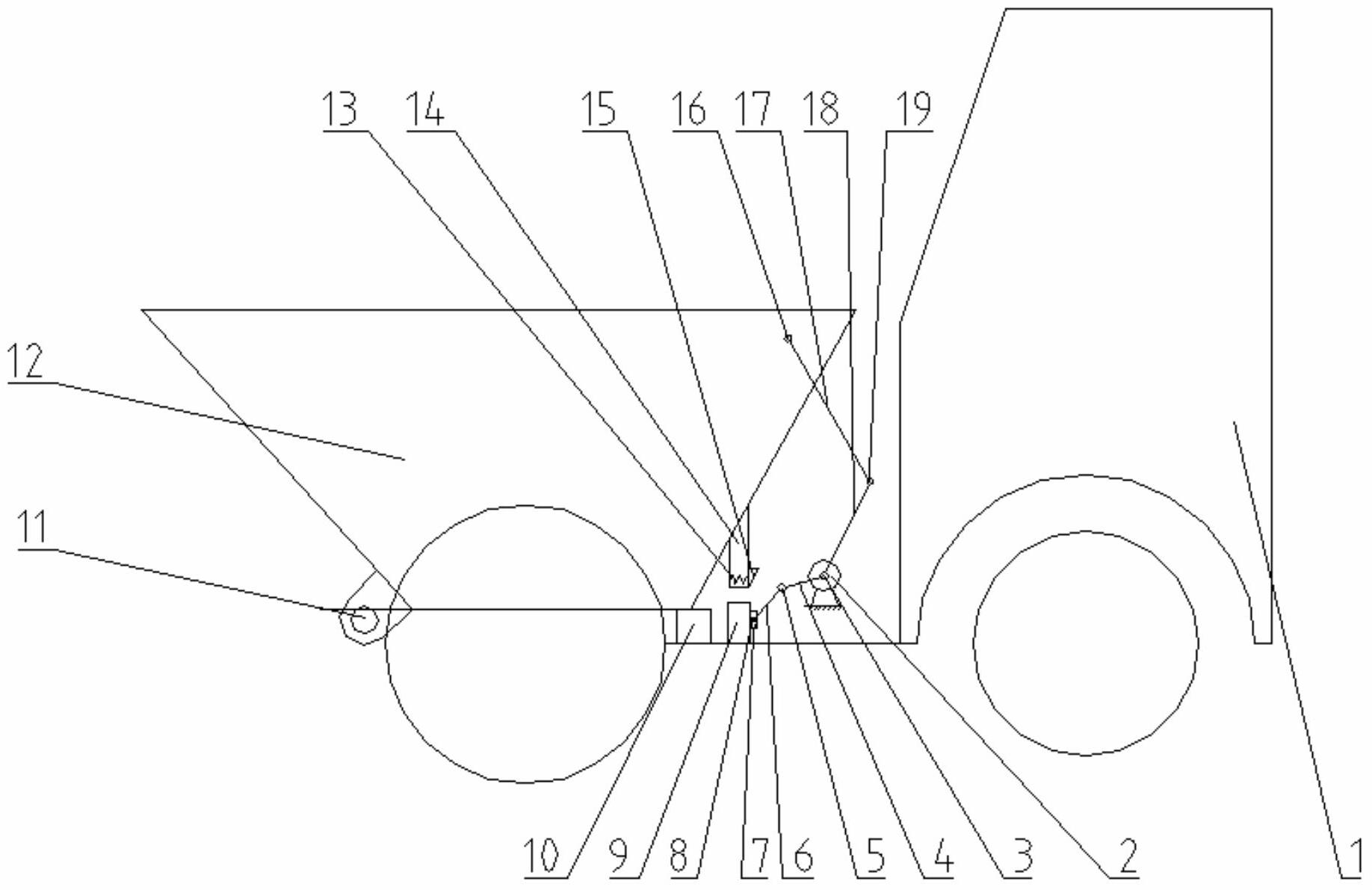

1.一种可自动翻转铲斗装卸物品的翻斗车,包括底部装有行走轮的车体(1)和铲斗(12),其特征在于,铲斗(12)的前端与车体(1)之间通过旋转轴(21)连接,实现铲斗(12)绕旋转轴(21)旋转,旋转轴(11)的两端通过轴承安装在车体上;铲斗(12)的后部设有锁紧机构(9),锁紧机构(9)由固定在铲斗(12)上的锁紧块(14)和安装在车体上的锁紧筒(32)构成,锁紧块(14)可插入锁紧筒(32)中并通过第一连杆(5)控制锁紧和解锁操作;

第一连杆(5)与第一主动杆(4)铰接,第一主动杆(4)另一端及第二主动杆(18)同时与电机(2)伸出的电机轴(3套)接,第一主动杆(4)与第二主动杆(18)之间设有安装在电机轴(3)上的双向离合器(23),第二主动杆(18)另一端与连接杆(27)固定连接,连接杆(27)另一端铰接第一连杆(17),第一连杆(17)的另一端与铲斗(12)铰接。

2.根据权利要求1所述可自动翻转铲斗装卸物品的翻斗车,其特征在于,所述第一主动杆(4)和第二主动杆(18)与电机轴(3)套接的部位分别开有轴孔(29),电机轴(3)穿过轴孔(29)中形成空套连接。

3.根据权利要求1所述可自动翻转铲斗装卸物品的翻斗车,其特征在于,所述锁紧机构(9)的锁紧块(14)内设有弹簧(13),弹簧(13)与外侧的伸缩块(15)连接;所述锁紧机构(9)的锁紧筒(32)内腔可供锁紧块(14)插入,锁紧筒(32)外侧设有滑槽(31),滑槽(31)中安装有滑块(7),滑块(7)与第一连杆(6)铰接,滑槽面上开有供锁紧块(14)的伸缩块(15)弹出的通孔(30),通过第一连杆(5)控制滑块(7)上下移动,使锁紧块(14)的伸缩块(15)从通孔(30)伸出锁紧筒(32)或收回锁紧筒(32)内,实现锁紧和解锁的操作。

4.根据权利要求1所述可自动翻转铲斗装卸物品的翻斗车,其特征在于,所述车体上设有用于限制铲斗(12)复位过渡的死挡铁(10),死挡铁(10)位于铲斗(12)的下方,使铲斗(12)在复位时只能平置。
