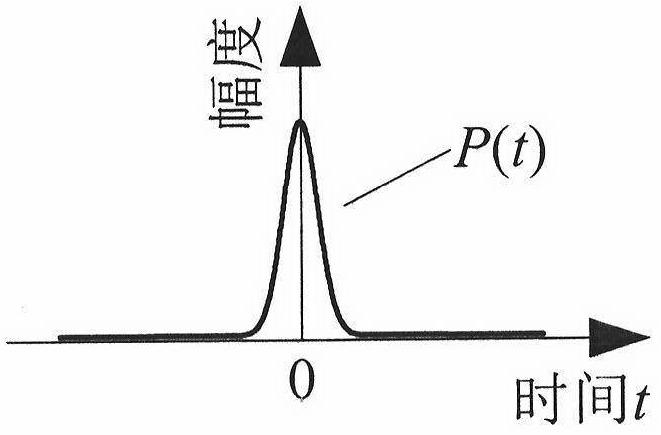

1.受大气湍流影响的光脉冲信号模拟生成方法，其特征在于，所需的系统结构和实施方法如下：首先根据使用PPM调制方式的光通信发射机的设计参数，确定不受大气湍流影响的光脉冲的时域波形，不受大气湍流影响的光脉冲的时域波形用函数P(t)来描述，函数P(t)描述了光脉冲的光强幅度随时间的变化；根据要发送的数据序列，计算用PPM调制方式调制后得到的光脉冲序列A001中的各个光脉冲的时间位置，第i个光脉冲的时间位置为ti，i＝1，2，3，…，NUM，NUM为光脉冲数目；使用光脉冲大气湍流传输数值模拟程序分别模拟光脉冲序列A001中的各个光脉冲在大气湍流中的传输，得到到达接收机的光脉冲的离散时域波形数据A002；将得到的所有光脉冲的离散时域波形数据A002保存到计算机磁盘文件A003中；根据计算机磁盘文件A003中的数据和光脉冲的时间位置ti，利用控制计算机合成受大气湍流影响的光脉冲序列的离散时域波形数据A004，控制计算机将离散时域波形数据A004输出到数模转换模块，经数模转换模块转换后再输出到电光强度调制器的调制信号输入端口；激光器输出的连续激光信号入射到电光强度调制器的光输入端口，经电光强度调制器调制后，从电光强度调制器的光输出端口输出；电光强度调制器的光输出端口输出的信号就是模拟生成的受大气湍流影响的用PPM调制方式调制后得到的光脉冲信号；

本方法的第一部分用数值模拟生成离散时域波形数据A002，具体步骤如下：

Step001：根据函数P(t)和光脉冲的载频计算光脉冲的频谱函数，对光脉冲的频谱函数进行采样，得到一系列脉冲光频分量采样B000；根据试验地点的大气折射率结构常数、大气湍流内尺度、大气湍流外尺度和传输距离参数，用计算机程序生成分布在传输路径上不同位置处的一系列长随机相位屏B001；

Step002：令j＝1；

Step003：对光脉冲序列A001中的第j个光脉冲B002，做如下操作：

对步骤Step001中得到的一系列脉冲光频分量采样B000中的每个采样B003，基于多随机相位屏方法模拟采样B003对应的单色光波在大气湍流中的传输，得到到达接收口径的单色光波场B004；根据步骤Step001中得到的一系列脉冲光频分量采样B000的每个采样对应的单色光波场B004和光脉冲的频谱函数，利用离散傅里叶变换，计算光脉冲B002经大气湍流传输后到达接收口径的时域非单色光波场B005；根据时域非单色光波场B005计算进入接收口径的光脉冲的离散时域波形数据B006，tb和te是离散时域波形数据B006的起始时刻和结束时刻，t0＝L/c，L为传输距离，c为光速；将离散时域波形数据B006保存到计算机磁盘文件B007中；

Step004：如果j+1＞NUM，则转步骤Step007；

Step005：根据垂直路径风速vwind以及第j+1个光脉冲的时间位置tj+1与第j个光脉冲的时间位置tj之差δt，将步骤Step001中得到的一系列长随机相位屏B001中的各个相位屏沿垂直于传输路径的方向平移一个长度为vwind×δt的距离；

Step006：j＝j+1；转步骤Step003；

Step007：数值模拟结束；

在步骤Step003中，在进行数值模拟计算时，将光脉冲B002的时间位置移至0时刻；

在完成本方法的第一部分的所有步骤后，本方法的第二部分用电光强度调制器模拟生成受大气湍流影响的光脉冲信号，具体步骤如下：Step101：用控制计算机读取计算机磁盘文件B007中的所有光脉冲的离散时域波形数据B006；

Step102：令tout＝0，tout表示当前的信号输出时刻；

Step103：如果tout＞tNUM+te-L/c，tNUM表示光脉冲序列A001中的第NUM个光脉冲的时间位置，则转步骤Step107，否则判断是否存在满足如下条件的序号i：条件COND：ti+tb-L/c≤tout≤ti+te-L/c，其中ti表示光脉冲序列A001中的第i个光脉冲的时间位置，i＝1，2，3，...，NUM；如果存在，则转步骤Step105；

Step104：令Sout＝0；转步骤Step106；

Step105：令Sout＝0；定义集合C001为{j|j＝满足步骤Step103中的条件的序号i}；

对于集合C001中的每个元素C002，做如下操作：

Step105-1：将元素C002的值赋给I；

Step105-2：读取计算机磁盘文件B007中的第I个光脉冲对应的离散时域波形数据B006；利用线性插值方法，根据第I个光脉冲对应的离散时域波形数据B006，插值计算tout-tI时刻的光脉冲的离散时域波形幅度值C003，tI表示光脉冲序列A001中的第I个光脉冲的时间位置；Sout＝Sout+幅度值C003；

Step106：控制计算机向数模转换模块输出tout时刻的调制信号幅度值Sout；tout～tout+Δt，Δt为控制计算机相邻的两次数据输出操作之间的时间间隔，转步骤Step103；

Step107：模拟结束。
