专利号: 2014107263455
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

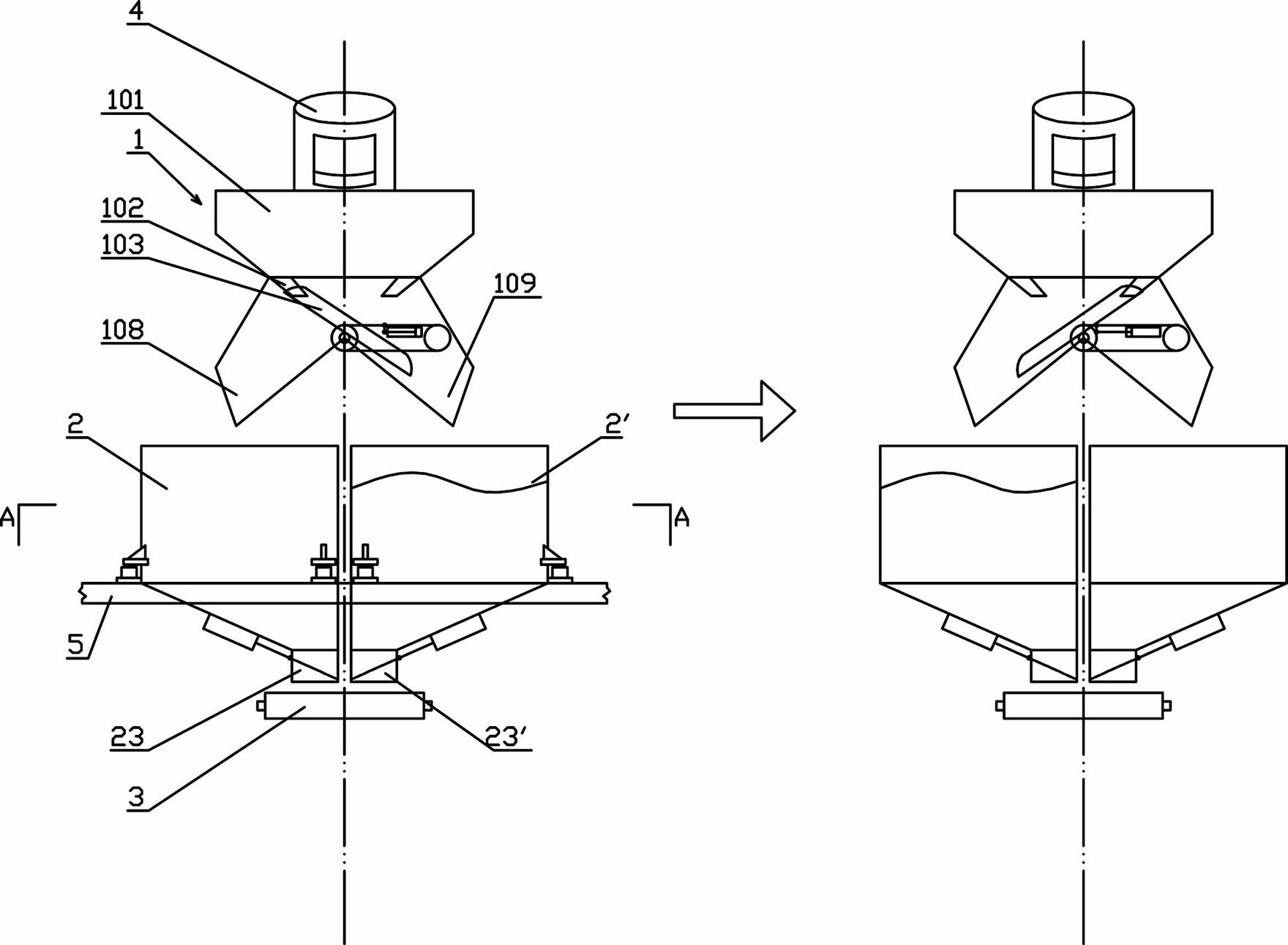

1.一种精确称量连续输送方法,其特征是:包括一分料装置(1),分料装置(1)中设有用于切换向不同的出料口送料的分料板(103),分料板(103)通过传动机构与驱动分料板(103)动作的驱动装置连接;多个称重料斗位于分料装置下方,并与分料装置(1)的出料口相对应;多个称重料斗的排料口设有可调节开度大小的比例调节闸门,所述的比例调节闸门安装在称重料斗上;

输送步骤为:

一、进料输送装置(4)通过分料装置(1)给其中一个称重料斗供料至设定值;

二、通过分料板(103)切换给另一个称重料斗供料至设定值;在分料板(103)切换完成的同时,在先的称重料斗则开启排料口的闸门开始供料,根据在先的称重料斗减去的重量控制闸门的开度,以精确供料;

三、当在先的称重料斗减去的重量达到设定值,在先的称重料斗的闸门关闭,在后称重料斗的闸门开启供料,进料输送装置(4)通过分料装置(1)内的分料板(103)切换给在先的称重料斗供料;

通过以上步骤的循环,实现在连续输送的工况下精确供料。

2.根据权利要求1所述的一种精确称量连续输送方法,其特征是:在先的称重料斗的闸门逐步关闭,同时在后称重料斗的闸门逐步开启,以使供料总量保持不变。

3.根据权利要求1所述的一种精确称量连续输送方法,其特征是:步骤二中,给在后的称重料斗供料至设定值后,进料输送装置(4)停止供料,分料板(103)切换给在先的称重料斗。

4.根据权利要求1所述的一种精确称量连续输送方法,其特征是:所述的分料板(103)通过转轴(110)安装在各个出料口之间的连接部位;转轴(110)端头固设有驱动轮(104),驱动轮(104)通过柔性传动件(107)与从动轮(105)连接,直线驱动装置与柔性传动件(107)连接。

5.根据权利要求1所述的一种精确称量连续输送方法,其特征是:所述的直线驱动装置为液压缸或气缸,液压缸或气缸的缸体内,活塞两端均为有杆腔。

6.根据权利要求1所述的一种精确称量连续输送方法,其特征是:在分料装置(1)的分料斗(101)内部的下方设有导料板(102)。

7.根据权利要求6所述的一种精确称量连续输送方法,其特征是:所述的分料板(103)横截面为中部凹陷的形状,导料板(102)的横截面也为相应的中部凹陷的形状。

8.根据权利要求1所述的一种精确称量连续输送方法,其特征是:所述的称重料斗分别通过多个称重传感器支承在机架(5)上。

9.根据权利要求1所述的一种精确称量连续输送方法,其特征是:所述的称重料斗的横截面为半圆形。

10.根据权利要求1或8所述的一种精确称量连续输送方法,其特征是:多个称重料斗的排料口互相靠近。
