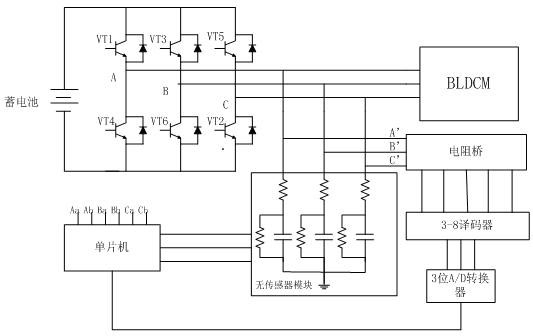

1.一种无位置传感器无刷直流电机相位补偿装置,其特征在于:包括电源、三相整流桥、RC滤波电路、单片机、补偿电路以及无刷直流电机,所述电源与所述三相整流桥连接,所述三相整流桥的输出端并联连接有无刷直流电机以及RC滤波电路,所述RC滤波电路与单片机连接;所述单片机还连接有补偿电路,所述补偿电路包括串联连接的3位A/D转换器、
3-8译码器和电阻桥,所述电阻桥与所述无刷直流电机、RC滤波电路并联连接。
2.根据权利要求1所述的一种无位置传感器无刷直流电机相位补偿装置,其特征在于:所述电源采用48V直流电压供电。
3.根据权利要求1所述的一种无位置传感器无刷直流电机相位补偿装置,其特征在于:所述电阻桥由8路电阻并联而成。
4.根据权利要求1-3任意一项所述的一种无位置传感器无刷直流电机相位补偿装置的补偿方法,其特征在于:包括如下步骤:(1)无位置传感器实时检测无刷直流电机的转速变化,并将检测到的转速信号传输至单片机;
(2)单片机输出检测到的转速信号,并将转速信号转换为对应的电压信号;
(3)将电压信号进行3位A/D转换;
(4)3位A/D转换结果输入到3-8译码器;
(5)译码器输出端选择电阻桥内的相应电阻;
(6)RC滤波电路的等效输出电阻因此改变,从而相位补偿角发生变化,进行最终的相位补偿。
