专利号: 2014107469689
申请人: 金华职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 焙烤;制作或处理面团的设备;焙烤用面团〔1,8〕
更新日期:2025-02-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

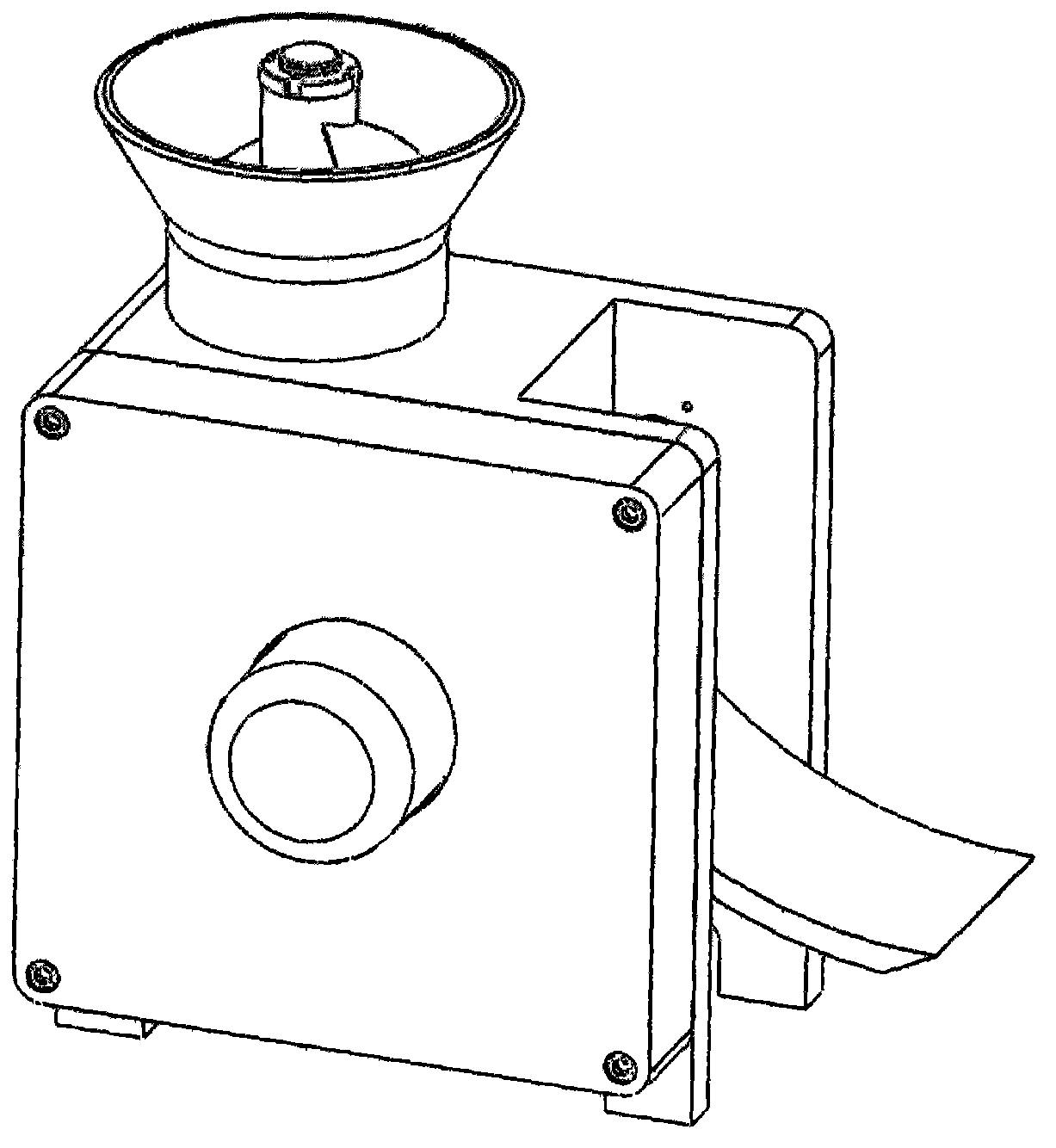

1.一种家用刀削面机,主要由机座、电机固定圈、直流电机、上齿轮、中齿轮、下齿轮、齿轮罩、圆螺母I、套I、轴承I、下轴、中轴、上轴、圆螺母II、卷筒、上封盖、上轴承、套II、轴承II、大圆螺母、小圆螺母、侧盖、刀盘、主轴、下轴承、大伞齿和小伞齿构成;其特征是:所述下轴有槽I、圆柱I、槽II和圆柱II;所述中轴有圆柱销孔I、圆孔和方形槽;所述直流电机有电机轴圆柱、圆柱销孔II和电机轴方头;所述机座有上内圆柱面、下内圆柱面、挤压入口、漏斗腔、挤压出口、面片接收板、上孔、中孔和下孔;所述挤压出口为弧面条形槽;所述套I有轴承档;将所述上轴承装入所述上内圆柱面,将所述下轴承装入所述下内圆柱面,将所述主轴从下往上装入所述下轴承和所述上轴承,在所述上轴承的上面装入油封和所述上封盖,接着在所述主轴上装入平键和所述卷筒,所述卷筒的下端面与所述上轴承内圈的上端面接触,用三枚螺钉将所述上封盖固定,用一只所述圆螺母II旋紧固定;在所述主轴的下端装入平键和所述大伞齿,用另一只所述圆螺母II旋紧固定;在所述机座的所述上孔的右侧的对应位置装入一只所述轴承II,在所述上轴的中间圆柱的键槽内装入平键,将所述上轴从左向右装入所述刀盘、所述套II和一只所述轴承II,然后用一只所述大圆螺母旋紧,最后用三枚螺钉将一只所述侧盖固定,在所述上轴的左端分别装入一只所述轴承I、平键和所述上齿轮,然后用一只所述圆螺母I旋紧;在所述机座的所述下孔的右侧的对应位置装入一只所述轴承II,在所述下轴的中间圆柱的键槽内装入平键,将所述下轴从左向右装入所述小伞齿、所述套I和一只所述轴承II,然后用一只所述小圆螺母旋紧,最后用三枚螺钉将一只所述侧盖固定,在所述下轴的左端分别装入一只所述轴承I、平键和所述下齿轮,然后用一只所述圆螺母I旋紧;在所述机座的所述中孔的右侧的对应位置装入一只所述轴承II,将所述中轴从左向右装入所述轴承II,然后用一只所述大圆螺母旋紧,最后用三枚螺钉将一只所述侧盖固定,在所述中轴的左端分别装入一只所述轴承I、平键和所述中齿轮,然后放置所述电机固定圈,装入所述直流电机,使所述电机轴圆柱与所述圆孔配合,使所述电机轴方头与所述方形槽配合,使所述圆柱销孔II和所述圆柱销孔I对齐并装入一枚圆柱销,然后用四枚螺钉将所述直流电机、所述电机固定圈与所述机座连接固定;用四枚螺钉将所述齿轮罩与所述机座连接固定。
