专利号: 2014107579091
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

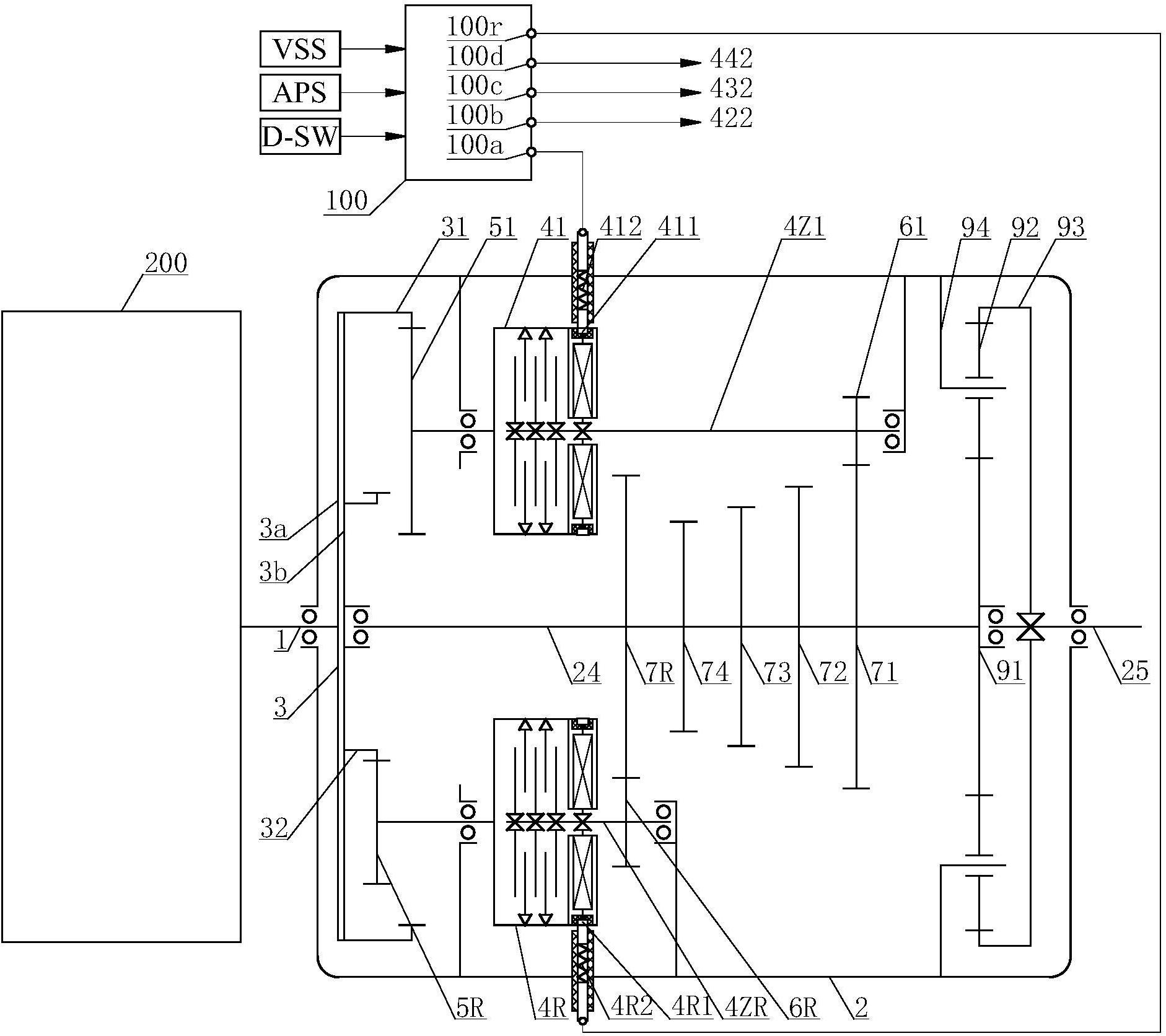

1.一种多挡线控自动变速器的降挡过程控制方法,实现该控制方法的多挡线控自动变速器的控制装置包括发动机(200)、D挡开关(D-SW)、车速传感器(VSS)、加速踏板位置传感器(APS)、电控单元(100)、一挡电磁离合器(41)、二挡电磁离合器(42)、三挡电磁离合器(43)、四挡电磁离合器(44),在电控单元(100)中事先存储有二挡降一挡规律曲线(D21)、三挡降二挡规律曲线(D32)、四挡降三挡规律曲线(D43),其特征在于,所述控制方法包括以下步骤:步骤1、电控单元(100)检测D挡开关(D-SW)信号、车速传感器(VSS)的车速信号v、加速踏板位置传感器(APS)的开度信号α;

步骤2、判断是否挂入D挡:当电控单元(100)检测到D挡开关(D-SW)信号接通时,进行步骤3;否则,当电控单元(100)检测到D挡开关(D-SW)信号未接通时,进行步骤1;

步骤3、判断是否需要二挡降至一挡:当电控单元(100)检测到车速传感器(VSS)的车速信号v和加速踏板位置传感器(APS)的开度信号 α满足多挡线控自动变速器降挡规律曲线中二挡降一挡规律曲线(D21)上的降挡点时,判断为需要二挡降至一挡,进行步骤4;否则,当电控单元(100)检测到车速传感器(VSS)的车速信号v和加速踏板位置传感器(APS)的开度信号α不满足多挡线控自动变速器降挡规律曲线中二挡降一挡规律曲线(D21)上的降挡点时,判断为不需要二挡降至一挡,进行步骤6;

步骤4、二挡降至一挡过程控制:电控单元(100)按一挡电磁离合器(41)通电电流函数I1a(t)={I1, 0≤ t≤ Tδ; kI1+I1(1-k)(t-Tδ)/(T21-Tδ), Tδ

0≤ t≤ βTδ; 0, βTδ

步骤5、判断二挡降至一挡控制过程持续时间t是否小于二挡降至一挡固定控制周期T21:当二挡降至一挡控制过程持续时间 t小于二挡降至一挡固定控制周期 T21时,判断为二挡降至一挡控制过程尚未结束,返回到步骤4;否则,当二挡降至一挡控制过程持续时间t大于等于二挡降至一挡固定控制周期T21时,判断为二挡降至一挡控制过程结束,返回到步骤1;

步骤6、判断是否需要三挡降至二挡:当电控单元(100)检测到车速传感器(VSS)的车速信号v和加速踏板位置传感器(APS)的开度信号 α满足多挡线控自动变速器降挡规律曲线中三挡降二挡规律曲线(D32)上的降挡点时,判断为需要三挡降至二挡,进行步骤7;否则,当电控单元(100)检测到车速传感器(VSS)的车速信号v和加速踏板位置传感器(APS)的开度信号α不满足多挡线控自动变速器降挡规律曲线中三挡降二挡规律曲线(D32)上的降挡点时,判断为不需要三挡降至二挡,进行步骤9;

步骤7、降至三挡二挡过程控制:电控单元(100)按二挡电磁离合器(42)通电电流函数I2b(t)={I2, 0≤ t≤ Tδ; kI2+I2(1-k)(t-Tδ)/(T32-Tδ), Tδ

0≤ t≤ βTδ; 0, βTδ

步骤8、判断三挡降至二挡控制过程持续时间t是否小于三挡降至二挡固定控制周期T32:当三挡降至二挡控制过程持续时间 t小于三挡降至二挡固定控制周期 T32时,判断为三挡降至二挡控制过程尚未结束,返回到步骤7;否则,当三挡降至二挡控制过程持续时间t大于等于三挡降至二挡固定控制周期T32时,判断为三挡降至二挡控制过程结束,返回到步骤1;

步骤9、判断是否需要四挡降至三挡:当电控单元(100)检测到车速传感器(VSS)的车速信号v和加速踏板位置传感器(APS)的开度信号 α满足多挡线控自动变速器降挡规律曲线中四挡降三挡规律曲线(D43)上的降挡点时,判断为需要四挡降至三挡,进行步骤

10;否则,当电控单元(100)检测到车速传感器(VSS)的车速信号v和加速踏板位置传感器(APS)的开度信号α不满足多挡线控自动变速器降挡规律曲线中四挡降三挡规律曲线(D43)上的降挡点时,判断为不需要四挡降至三挡,返回到步骤1;

步骤10、四挡降至三挡过程控制:电控单元(100)按三挡电磁离合器(43)通电电流函数I3c(t)={I3, 0≤ t≤ Tδ; kI3+I3(1-k)(t-Tδ)/(T43-Tδ), Tδ

0≤ t≤ βTδ; 0, βTδ

步骤11、判断四挡降至三挡控制过程持续时间t是否小于四挡降至三挡固定控制周期T43:当四挡降至三挡控制过程持续时间 t小于四挡降至三挡固定控制周期 T43时,判断为四挡降至三挡控制过程尚未结束,返回到步骤10;否则,当四挡降至三挡控制过程持续时间t大于等于四挡降至三挡固定控制周期T43时,判断为四挡降至三挡控制过程结束,返回到步骤1。

2.如权利1所述的多挡线控自动变速器的降挡过程控制方法,其特征在于,在所述步骤4二挡降至一挡过程控制、步骤7三挡降至二挡过程控制、步骤10四挡降至三挡过程控制中,所述接合强度系数k是设定的一个固定值,k=0.5~0.8;所述延迟分离时间系数β是设定的一个固定值,β=0.9~1.2。

3.如权利1所述的多挡线控自动变速器的降挡过程控制方法,其特征在于,在所述步骤4二挡降至一挡过程控制中,所述二挡降至一挡固定控制周期T21是设定的一个固定值,T21=500~1000ms。

4.如权利1所述的多挡线控自动变速器的降挡过程控制方法,其特征在于,在所述步骤7三挡降至二挡过程控制中,所述三挡降至二挡固定控制周期T32是设定的一个固定值,T32=400~700ms。

5.如权利1所述的多挡线控自动变速器的降挡过程控制方法,其特征在于,在所述步骤10四挡降至三挡过程控制中:所述四挡降至三挡固定控制周期T43是设定的一个固定值,T43=300~600ms。
