专利号: 2014107673286
申请人: 重庆和航科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

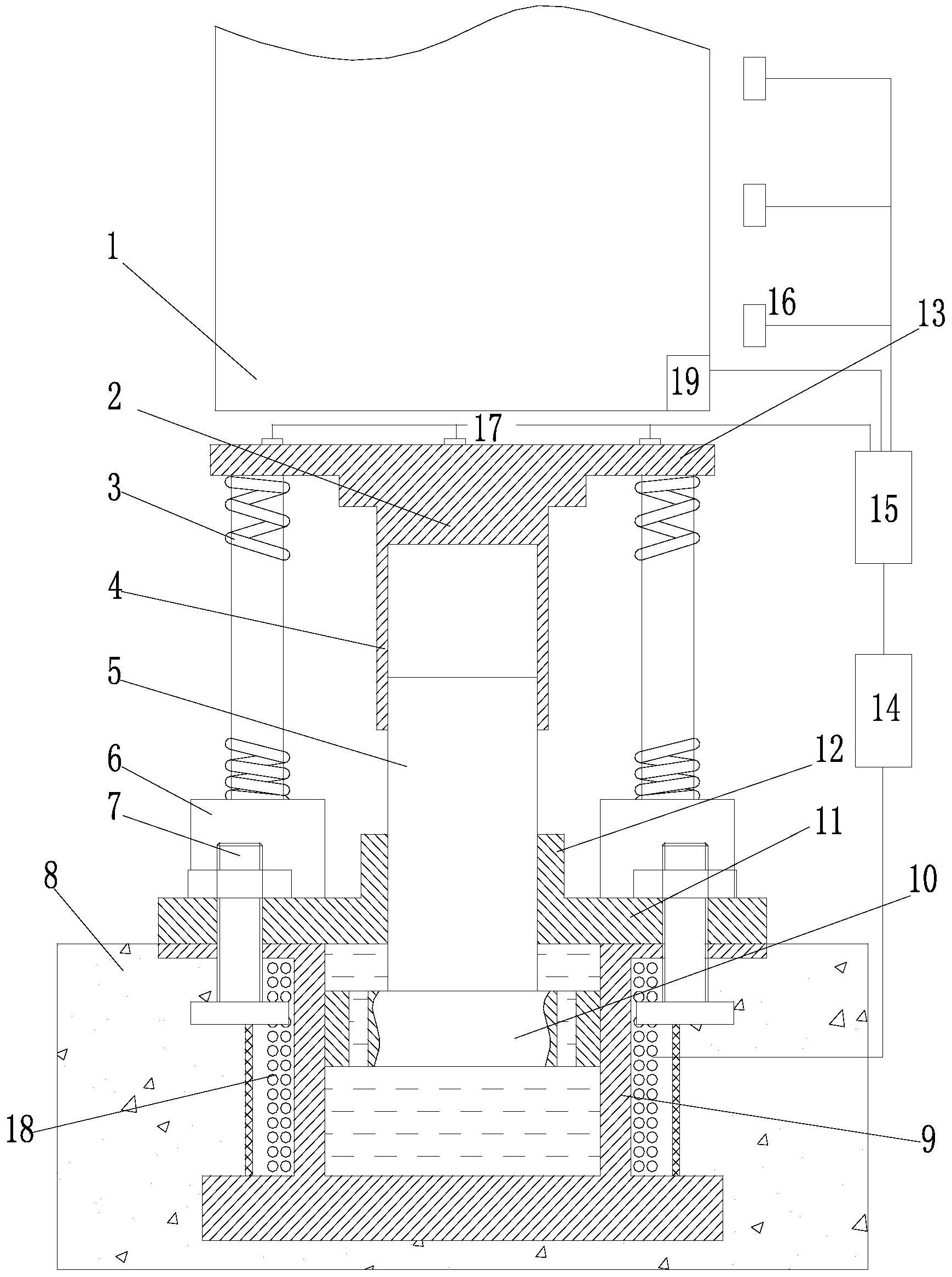

1.一种电梯适应性递进阻尼力的缓冲系统,其特征在于:包括固定设置于电梯井底部用于防止电梯厢体刚性触底的缓冲组件和在缓冲组件被电梯厢体弹性压缩过程中对电梯厢体形成阻尼的磁流变阻尼组件;

所述磁流变阻尼组件包括磁流变阻尼体和控制系统;

所述控制系统包括:

电磁线圈,用于为磁流变阻尼体提供电磁场;

电源单元,用于为电磁线圈提供电源;

下落参数检测单元,用于检测电梯厢体的下落参数;

中央处理单元,用于接收下落参数检测单元的数据信号并根据该信号向电源单元发出提供电源命令。

2.根据权利要求1所述的电梯适应性递进阻尼力的缓冲系统,其特征在于:所述缓冲组件包括设置于基础上的缓冲弹簧和支撑于缓冲弹簧顶部的缓冲板,所述缓冲板正对电梯厢体底部。

3.根据权利要求2所述的电梯适应性递进阻尼力的缓冲系统,其特征在于:所述磁流变阻尼体包括缸体、阻尼活塞和与阻尼活塞固定连接的活塞杆,所述缸体内为磁流变液,阻尼活塞上开有阻尼孔,所述活塞杆在缓冲弹簧通过缓冲板被电梯厢体压缩过程中与缓冲板接合,由阻尼活塞对缓冲板形成阻尼;所述电磁线圈位于缸体周围。

4.根据权利要求2所述的电梯适应性递进阻尼力的缓冲系统,其特征在于:所述缓冲弹簧为变节距弹簧。

5.根据权利要求4所述的电梯适应性递进阻尼力的缓冲系统,其特征在于:所述缓冲弹簧的节距由下向上逐渐变大。

6.根据权利要求3所述的电梯适应性递进阻尼力的缓冲系统,其特征在于:与活塞杆相对在所述缓冲板上设有以可轴向导向的方式外套于活塞杆的导向套。

7.根据权利要求6所述的电梯适应性递进阻尼力的缓冲系统,其特征在于:所述导向套通过一基座一体成形设置于缓冲板,所述基座具有位于导向套内与活塞杆顶端接触接合的接触端面。

8.根据权利要求7所述的电梯适应性递进阻尼力的缓冲系统,其特征在于:所述缓冲板用于设置基座处加厚处理,并形成由基座依次向上水平尺寸逐渐增大的结构。

9.根据权利要求7所述的电梯适应性递进阻尼力的缓冲系统,其特征在于:所述缓冲板上表面、活塞杆上端面以及基座下表面均设置缓冲层。

10.根据权利要求1所述的电梯适应性递进阻尼力的缓冲系统,其特征在于:所述下落参数检测单元包括:下落速度检测传感器,用于检测电梯厢体下落速度参数;

电梯箱体重力参数传感器,用于检测电梯箱体的实时载重重量参数;

下落接触压力检测传感器,用于检测电梯厢体下落并与缓冲组件接触时对缓冲组件产生的压力参数。
