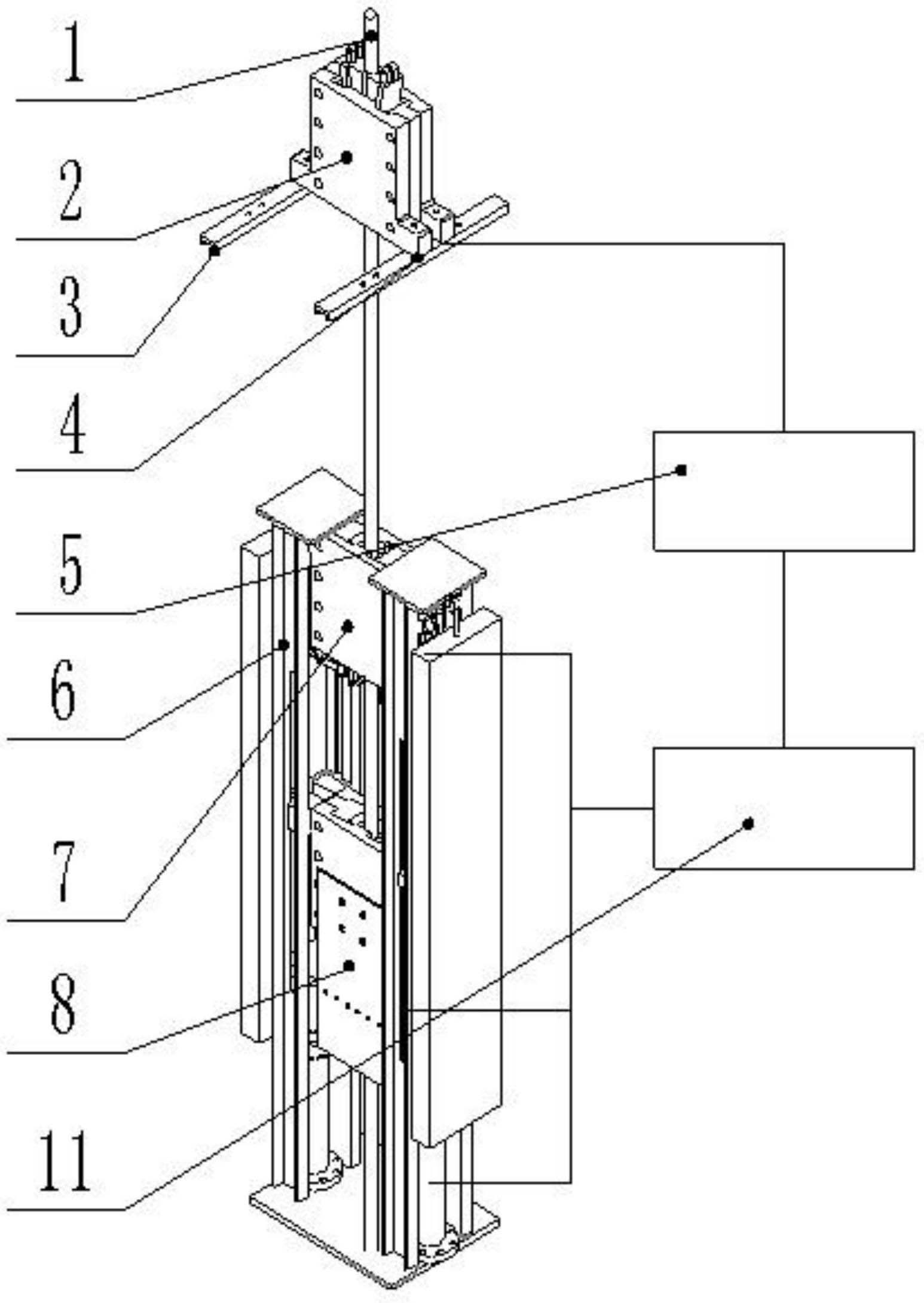

1.一种超深立井罐道钢丝绳张紧装置，其特征在于：包括上卡绳装置(2)、调绳导向架(6)、下液压锁绳装置(7)和下液压调绳装置(8)；所述上卡绳装置(2)通过对称螺栓组(2-5)固定在天轮井架(3)上，上卡绳装置(2)的上部安装有绳卡(2-1)，上卡绳装置(2)的底部设有压力传感器(4)，所述压力传感器(4)连接控制台(5)；所述调绳导向架(6)包括钢架体(6-3)，钢架体(6-3)的上部焊接有固定双夹板(6-1)，固定双夹板(6-1)上设有上导向滑轮(6-2)，钢架体(6-3)的中部开有导向槽(6-5)，导向槽(6-5)内设有可滑动的游动双夹板(6-6)，所述游动双夹板(6-6)内设有绳卡(6-8)，游动双夹板(6-6)的下部固定有下导向滑轮(6-9)，钢架体(6-3)两侧设有配重块(6-4)，配重块(6-4)的下部设有固紧接头(6-10)，配重钢丝绳(6-7)的一端与固紧接头(6-10)相连，配重钢丝绳(6-7)的另一端依次穿过配重块(6-4)、上导向滑轮(6-2)、下导向滑轮(6-9)和绳卡(6-8)；所述的下液压锁绳装置(7)通过螺栓组(7-1)固定在调绳导向架(6)的固定双夹板(6-1)上，所述下液压调绳装置(8)上部通过螺栓(8-1)与游动双夹板(6-6)相连，下液压调绳装置(8)侧面通过螺栓(9-1)固定连接板(9)，所述的连接板(9)通过连接螺栓(8-2)连接有推移板(8-3)，所述推移板(8-3)通过螺栓组(8-4)与方形螺纹盘(8-5)上部相连，所述的方形螺纹盘(8-5)下部开有螺纹孔，并与张紧液压缸(8-6)液压杆上端螺纹连接，所述的张紧液压缸(8-6)底座通过对称螺栓组(8-7)固定在调绳导向架(6)底座上；所述上卡绳装置(2)、下液压锁绳装置(7)和下液压调绳装置(8)均包括楔形铁块(2-2)和夹铁(2-3)、前夹板(2-7)和后夹板(2-8)，所述夹铁(2-3)通过螺栓组(2-6)固定在前夹板(2-7)和后夹板(2-8)之间，夹铁(2-3)开设有与所述楔形铁块(2-2)相适配的锥形槽，楔形铁块(2-2)插入锥形槽内，在楔形铁块(2-2)与锥形槽的接触面设有滚柱栅架(2-4)；所述下液压锁绳装置(7)和下液压调绳装置(8)还包括杠杆调楔机构(7-5)和调楔液压缸(7-3)，调楔液压缸(7-3)的液压杆通过杠杆调楔机构(7-5)与楔形铁块(2-2)连接，调楔液压缸(7-3)的缸体与夹铁(2-3)连接；所述张紧液压缸(8-6)和调楔液压缸(7-3)分别连接液压泵站(11)，液压泵站(11)连接控制台(5)。

2.根据权利要求1所述的一种超深立井罐道钢丝绳张紧装置，其特征在于：所述杠杆调楔机构(7-5)包括杠杆连接板(10-3)，所述杠杆连接板(10-3)的两端开设有滑移槽(10-1)，所述调楔液压缸(7-3)设置在下液压锁绳装置(7)和下液压调绳装置(8)的两侧，在夹铁(2-3)的两侧设有液压缸双耳环(7-2)，在夹铁(2-3)的下部设有夹铁双耳环(7-7)，在楔形铁块(2-2)的下部设有楔形块双耳环(7-8)，在调楔液压缸(7-3)的液压杆端部设有螺纹连接头(7-4)，液压缸双耳环(7-2)与调楔液压缸(7-3)的缸体相连，夹铁双耳环(7-7)通过销轴(10-2)与杠杆连接板(10-3)中部相连，楔形块双耳环(7-8)通过销轴(10-2)与杠杆连接板(10-3)一端的滑移槽(10-1)相连，螺纹连接头(7-4)通过销轴(10-2)与杠杆连接板(10-3)另一端的滑移槽(10-1)相连。

3.一种采用权利要求1所述超深立井罐道钢丝绳张紧装置的钢丝绳张紧方法，其特征是：在钢丝绳(1)正常工作状态，上卡绳装置(2)和下液压调绳装置(8)锁紧钢丝绳(1)，下液压锁绳装置(7)松开钢丝绳(1)，由下液压调绳装置(8)和配重块(6-4)重力共同提供张紧力，传感器(4)将测得张紧力信号传回控制台(5)，根据测得的张紧力大小分别进行以下操作：当张紧力小于设定张紧力的97％时，下液压调绳装置(8)的张紧液压缸(8-6)的液压杆收缩，拉紧钢丝绳(1)使张紧力增加，待张紧力达到设定张紧力的97％时停止张紧液压缸(8-6)动作；当张紧力大于设定张紧力的103％时，下液压调绳装置(8)的张紧液压缸(8-6)的液压杆伸长，放松钢丝绳(1)使张紧力减小，待张紧力达到设定张紧力的103％时停止张紧液压缸(8-6)动作；当张紧力大于等于设定张紧力的97％且小于等于设定张紧力的103％时，张紧结束。

4.根据权利要求3所示的一种钢丝绳张紧方法，其特征是：张紧液压缸(8-6)设置有伸缩杆上、下行程控制开关；

当张紧液压缸(8-6)的液压杆收缩到极限位置时，触发下行程控制开关，下液压锁绳装置(7)锁紧钢丝绳，下液压调绳装置(8)松开钢丝绳(1)，同时张紧液压缸(8-6)的液压杆伸长复位，当张紧液压缸(8-6)的液压杆伸长到极限位置时，触发上行程控制开关，下液压调绳装置(8)锁紧钢丝绳(1)，下液压锁绳装置(7)松开钢丝绳，再次进行张紧液压缸(8-6)动作；

当张紧液压缸(8-6)的液压杆伸长到极限位置时，触发上行程控制开关，下液压锁绳装置(7)锁紧钢丝绳，下液压调绳装置(8)松开钢丝绳(1)，同时张紧液压缸(8-6)的液压杆收缩复位，当张紧液压缸(8-6)的液压杆收缩到极限位置时，触发下行程控制开关，下液压调绳装置(8)锁紧钢丝绳(1)，下液压锁绳装置(7)松开钢丝绳，再次进行张紧液压缸(8-6)动作。
